NX 40

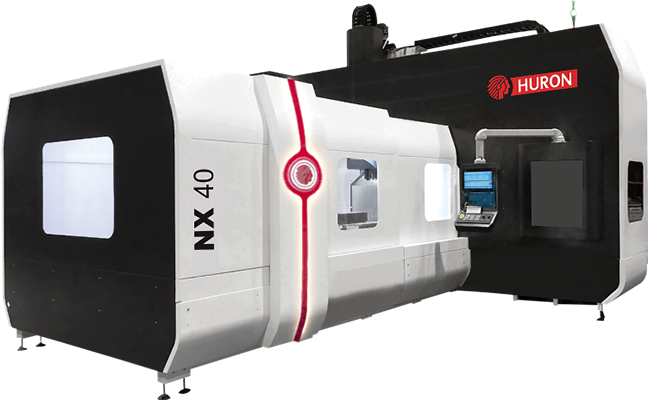

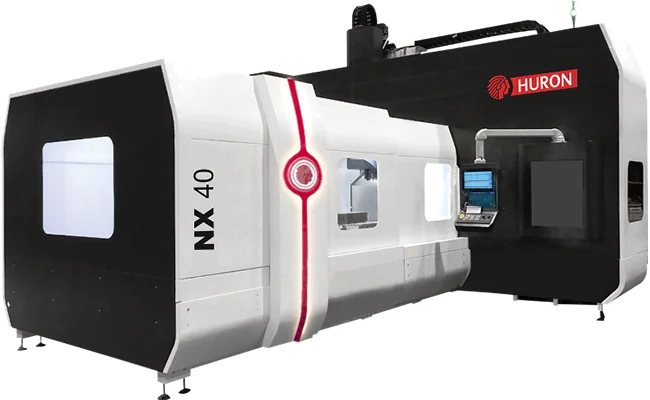

NX 40 — вертикальный фрезерный центр HURON с двухколонной портальной конструкцией. Рабочая зона 2,200×1,500×800 мм, стол 2,200×1,250 мм с грузоподъемностью 6,000 кг. Мощный шпиндель ISO 50 на 6,000 об/мин с мощностью 32.3 кВт. Для обработки крупногабаритных деталей с высокой жесткостью и точностью.
Технические характеристики
Характеристики могут отличаться в зависимости от модификации. Для получения точной информации свяжитесь с нами.
Подробное описание
NX 40 представляет собой мощный вертикальный фрезерный центр от французского производителя HURON Graffenstaden, спроектированный по двухколонной портальной схеме для обработки крупногабаритных и тяжелых деталей. Эта конструкция обеспечивает максимальную жесткость и стабильность геометрии станка даже при интенсивных режимах черновой обработки.
Массивная двухколонная конструкция с креплением к полу гарантирует прецизионную точность и геометрическую стабильность на протяжении всего срока эксплуатации. Широкое расстояние между стойками позволяет полностью использовать рабочий объем для обработки крупных деталей без ограничений по ширине. Конструкция типа "туннель" обеспечивает превосходный доступ к столу и обрабатываемой детали со всех сторон.
Рабочая зона 2,200×1,500×800 мм в сочетании со столом размером 2,200×1,250 мм позволяет обрабатывать крупные корпусные детали, плиты, станины и другие массивные компоненты машиностроительной, энергетической и авиационной промышленности. Грузоподъемность стола 6,000 кг обеспечивает возможность обработки тяжелых литых и кованых заготовок.
Мощный шпиндель с конусом ISO 50 развивает скорость до 6,000 об/мин с мощностью 32.3 кВт и крутящим моментом 170 Нм. Эти характеристики обеспечивают высокую производительность как при черновой обработке с большими съемами материала, так и при чистовых операциях. Номинальная скорость 1,750 об/мин соответствует оптимальному режиму для обработки сталей фрезами большого диаметра.
Система трения на вертикальной оси (Z) обеспечивает высокую способность снятия стружки при черновых операциях, где вертикальные нагрузки достигают максимальных значений. Это критически важно для производительной обработки заготовок с большими припусками.
Автоматический инструментальный магазин на 40 позиций обеспечивает достаточную емкость для размещения полного набора инструментов для комплексной обработки крупных деталей. Максимальный диаметр инструмента 125 мм (при смежных свободных позициях — 220 мм), длина до 350 мм и масса до 15 кг позволяют использовать тяжелые фрезы большого диаметра для производительной черновой обработки.
Быстрые перемещения 20 м/мин по осям X-Y и 15 м/мин по оси Z обеспечивают разумный баланс между скоростью позиционирования и жесткостью конструкции для станка такого размера. Эффективная система удаления стружки критически важна при обработке крупных заготовок с большими объемами снимаемого материала.
Точность позиционирования ±0.020 мм и повторяемость ±0.008 мм (по стандарту VDI/DGQ 3441) обеспечивают стабильное качество для производства крупных деталей, где такие показатели точности являются достаточными для большинства приложений.
Наклоняемая панель управления обеспечивает эргономичный доступ оператора к программированию и мониторингу процесса. Упрощенная конструкция для обслуживания минимизирует время простоев и затраты на поддержание станка в рабочем состоянии.
