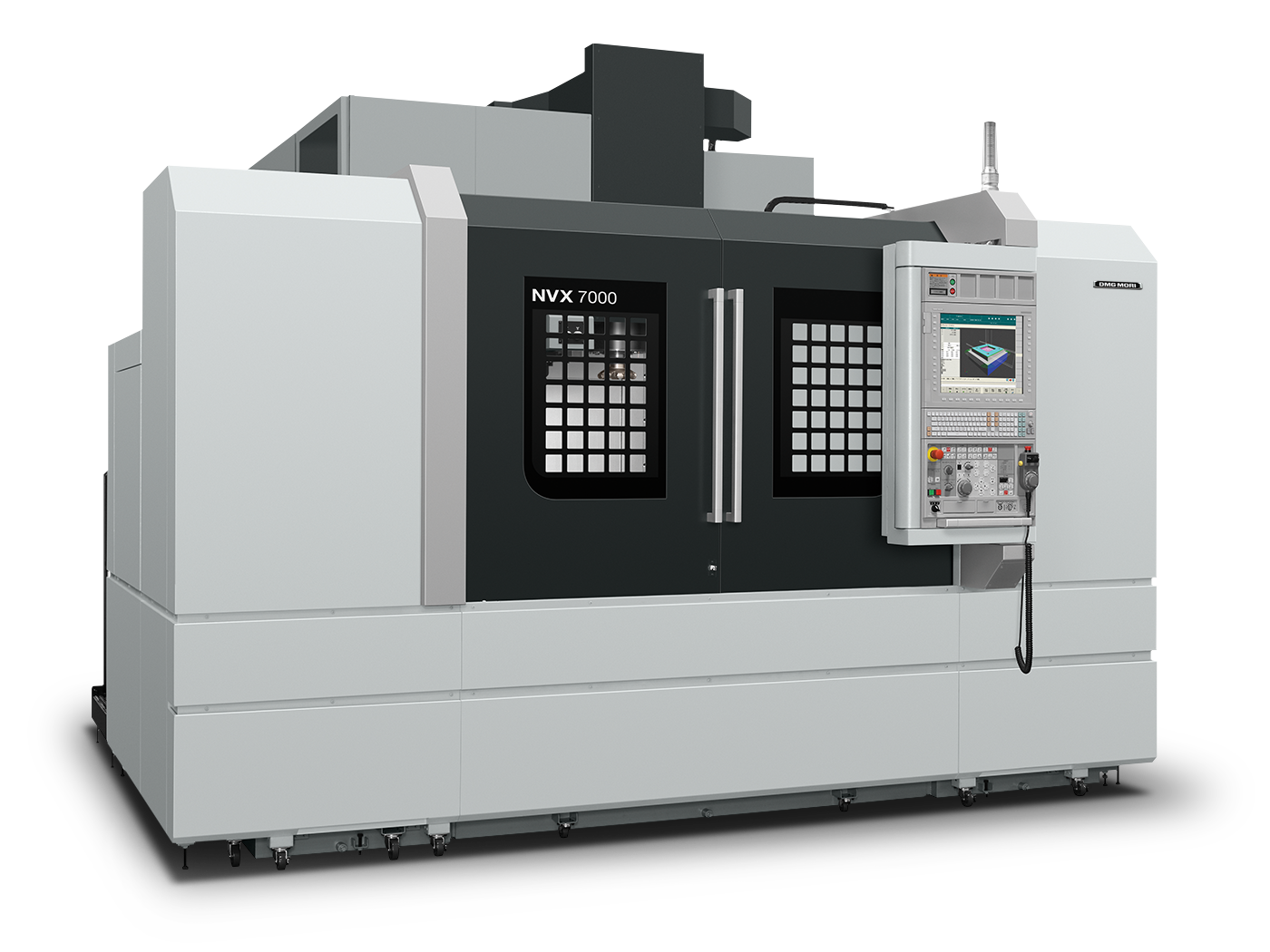

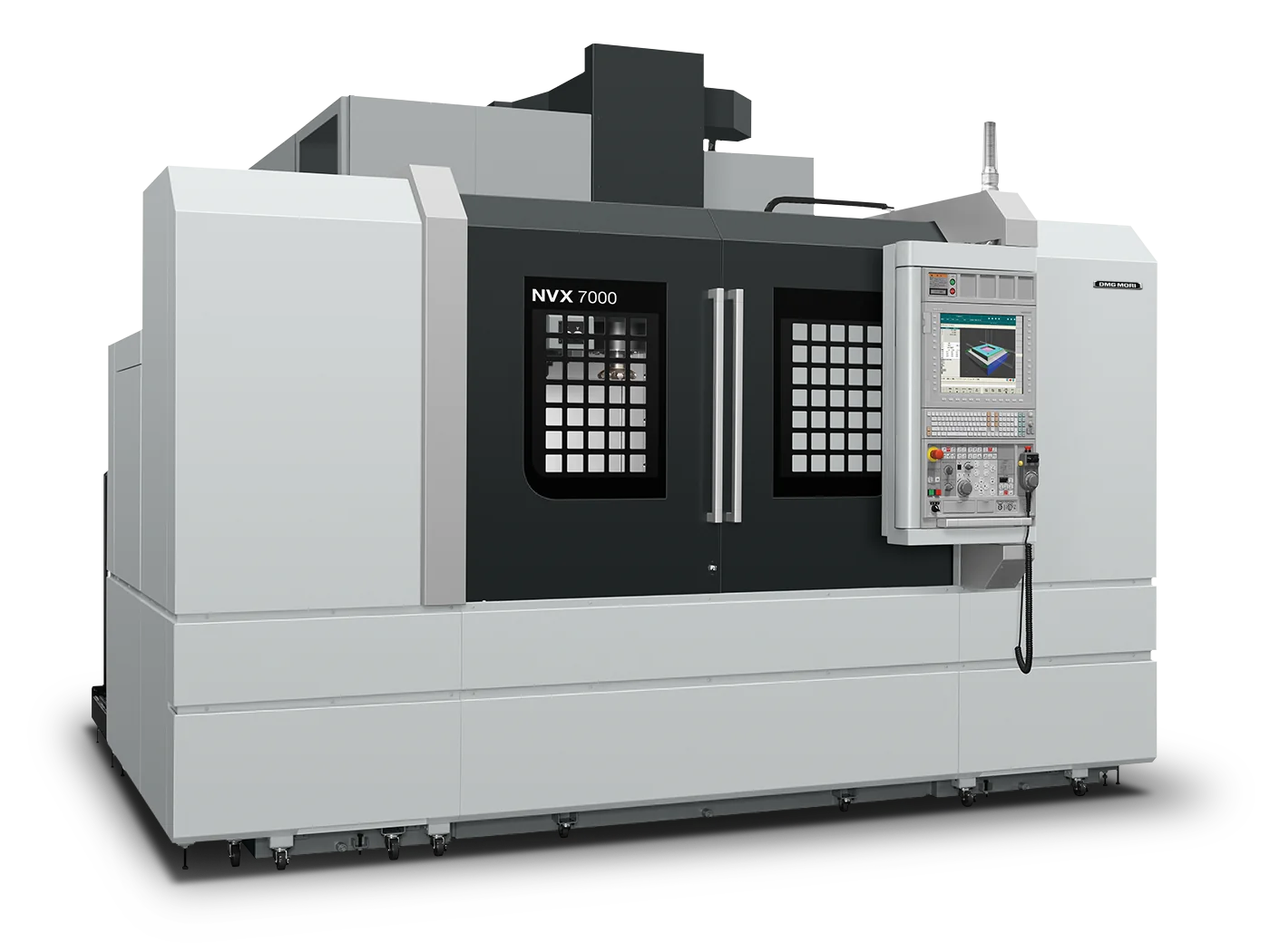

NVX 7000
Крупногабаритный вертикальный обрабатывающий центр DMG MORI NVX 7000. Ходы 1540×760×660 мм, стол до 1700×760 мм, заготовка до 2000 кг. Расширенная рабочая зона с увеличенной высотой Z, открытие двери 1725 мм, прямая обратная связь масштаба и охлаждение сердечника ШВП. Готовность к 5-осевой обработке.
Технические характеристики
- Стол
- до 1700×760 мм
- Ход оси X
- 1540 мм
- Ход оси Y
- 760 мм
- Ход оси Z
- 660 мм
- 3D-контроль
- столкновения и симуляция обработки
- Тип станка
- Крупногабаритный высокоточный вертикальный обрабатывающий центр
- Охлаждение
- охлаждение сердечника шарико-винтовых пар
- Высота стола
- 1000 мм
- Виброконтроль
- Machine Vibration Control (MVC) с датчиками
- Открытие двери
- 1725 мм ширина
- Программирование
- разговорное (конверсационное) в FANUC 0i-MF
- 5-осевая обработка
- одновременная для сложных контуров
- Система измерения
- прямая обратная связь масштаба
- Система управления
- MAPPS X / MAPPS на FANUC 0i-MF / CELOS X
- Контроль инструмента
- Dynamic Tool Scanning (Dyna Line), Easy Tool Monitor 2.0
- Максимальный вес заготовки
- 2000 кг
- Расстояние от стола до шпинделя
- 325 мм
Подробное описание
NVX 7000 - тяжёлая модель в высокоточной серии NVX с увеличенной рабочей зоной 1540×760×660 мм и грузоподъёмностью до 2000 кг. Построена под крупные длинномерные детали с высокими требованиями к точности: крупные штампы, корпусные детали, турбинные компоненты, структурные узлы для тяжёлого машиностроения.
Рабочая зона - 1540×760×660 мм. Стол до 1700×760 мм. Высота стола 1000 мм - оптимизирована под эргономику загрузки. Расстояние от стола до шпинделя 325 мм - достаточный вылет инструмента под высокие детали и глубокие карманы. Широкое открытие двери 1725 мм - загрузка крупногабаритных заготовок краном или погрузчиком без разборки кабины.
Система измерения - прямая обратная связь масштаба по всем осям. Реальное положение суппорта без люфта винтовой пары, максимальная точность позиционирования. Охлаждение сердечника шарико-винтовых пар поддерживает термостабильность при длительных циклах - геометрия не "уплывает" по мере прогрева.
Шпиндель - из серии NVX (speedMASTER / powerMASTER). Готовность к 5-осевой одновременной обработке для сложных контурных деталей и многосторонней обработки в одной установке. 3D-контроль столкновений и симуляция обработки - безопасность программирования до запуска в металл.
Machine Vibration Control (MVC) с датчиками вибрации - автоматически анализирует вибрацию и оптимизирует параметры реза. Снижает вибрацию на тяжёлых заготовках, продлевает стойкость инструмента. Dynamic Tool Scanning (Dyna Line) - автоматическая проверка геометрии и износа инструмента. Easy Tool Monitor 2.0 - бессенсорная защита от поломки.
Управление - на выбор: MAPPS X с интерфейсом DMG MORI, MAPPS на FANUC 0i-MF с разговорным (конверсационным) программированием для упрощённой подготовки УП, или платформа CELOS X с app-based интерфейсом для цифровой интеграции. Три варианта - под привычки оператора и существующий парк.
NVX 7000 - это шаг вверх от NVX 5100 по габаритам и грузоподъёмности. Машина для тех случаев, когда DMV 145/200 не подходят по классу точности и конструкции, а DMU портал - избыточен по цене и сложности.
Кому подходит: производствам крупногабаритных точных деталей, тяжёлому машиностроению, судостроению, энергетике (корпусные детали турбин), крупной формообразующей оснастке, где нужна длина X около 1,5 м, грузоподъёмность до 2 т и прямая система измерения.
