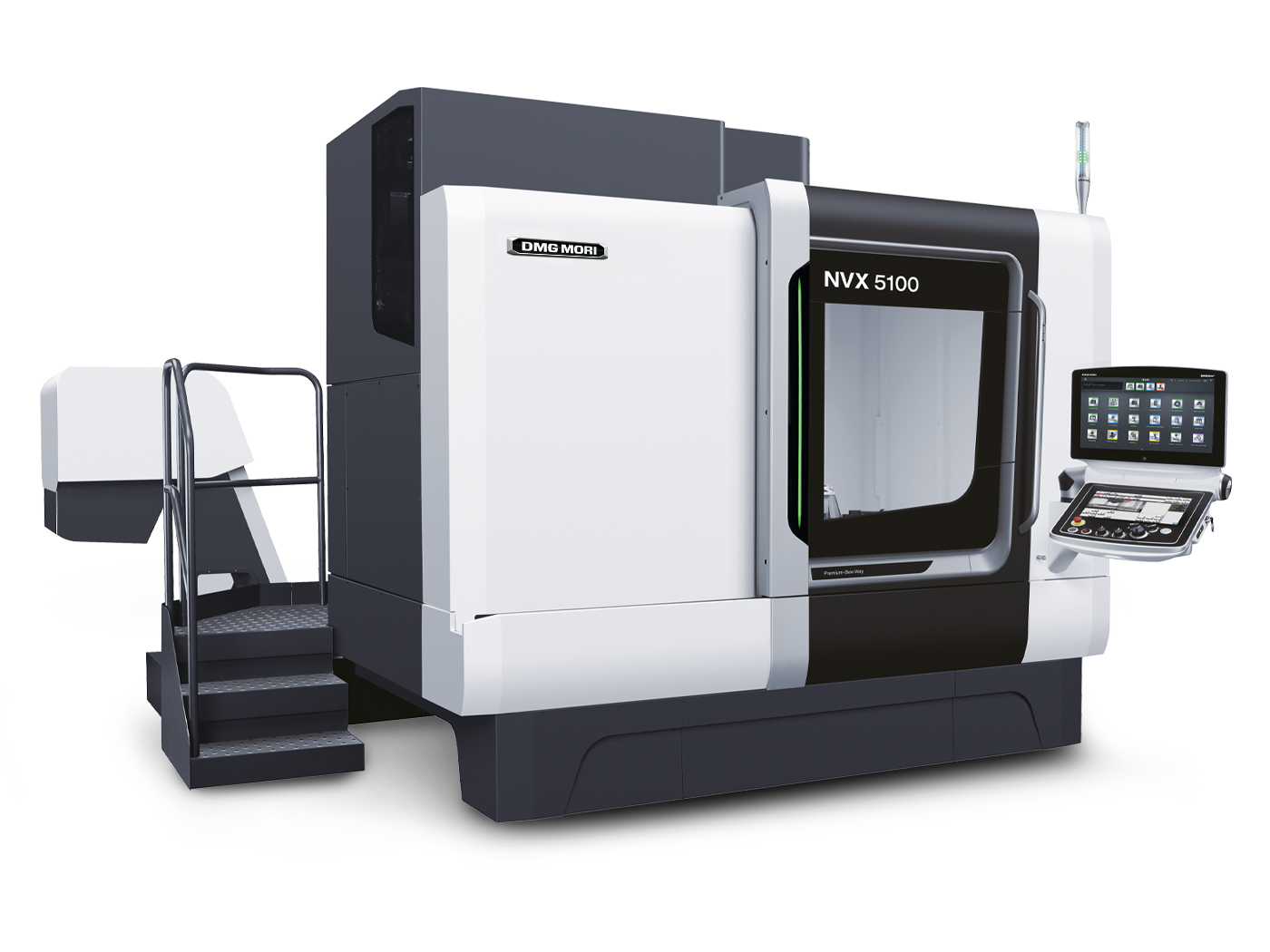

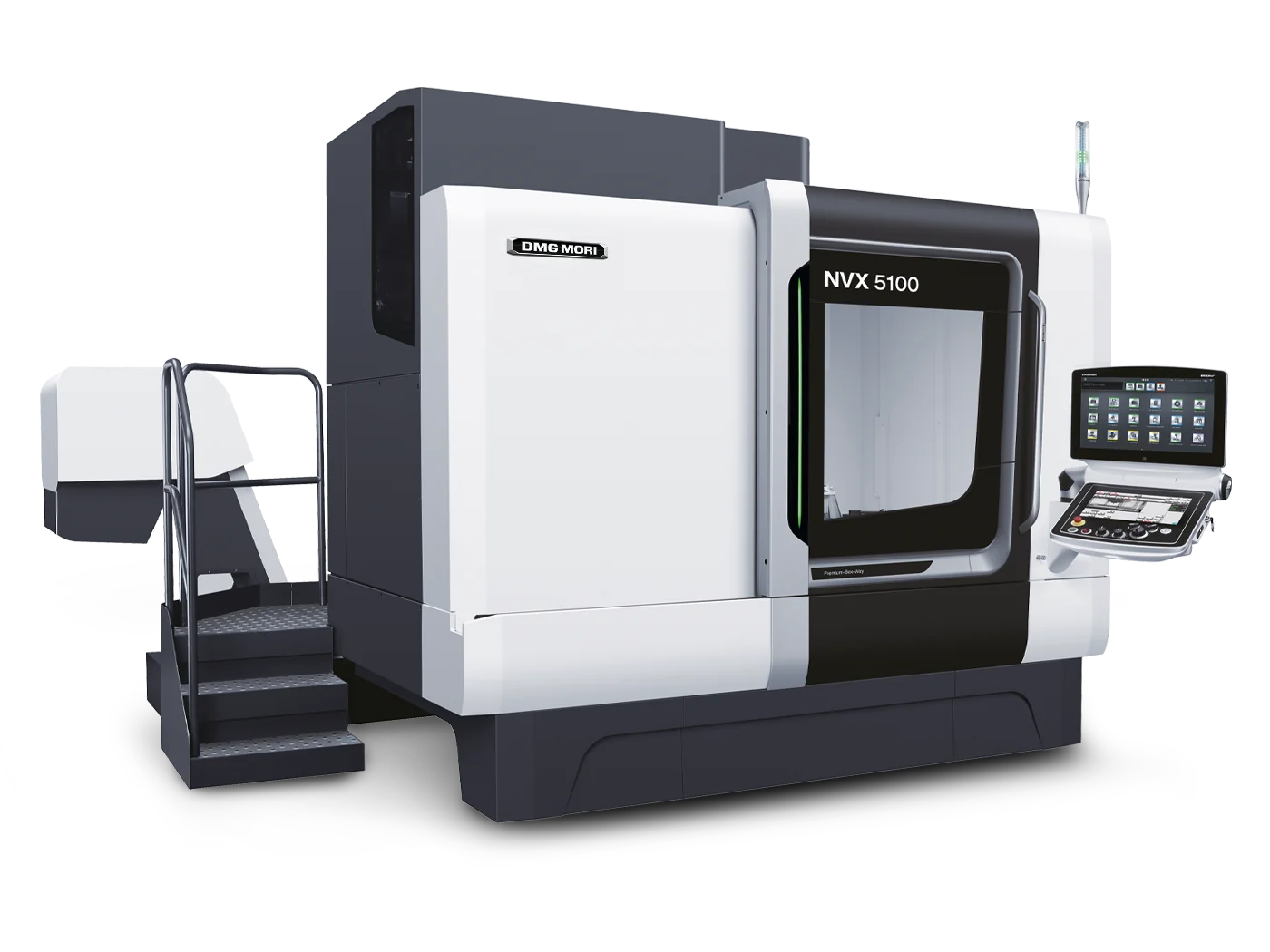

NVX 5100 2nd Generation
Старшая модель высокоточной серии NVX: вертикальный обрабатывающий центр DMG MORI NVX 5100 2nd Generation. Ходы 1050×530×510 мм, стол до 1350×600 мм, заготовка до 1200 кг. Шпиндель speedMASTER HSK-A63 или powerMASTER No. 50 с датчиком роста и термокомпенсацией. Готовность к 5-осевой обработке.
Технические характеристики
- Стол
- до 1350×600 мм
- Ход оси X
- 1050 мм - максимальный в серии NVX
- Ход оси Y
- 530 мм
- Ход оси Z
- 510 мм
- Шпиндель
- speedMASTER, HSK-A63 / No. 40, до 20000 об/мин, улучшенное биение
- Платформа
- CELOS X
- 3D-контроль
- столкновения и симуляция обработки
- Тип станка
- Высокоточный вертикальный обрабатывающий центр, направляющие скольжения
- Конструкция
- Ultimate Hybrid Structure 2-го поколения
- Направляющие
- скольжения (slideways) по всем осям
- Виброконтроль
- Machine Vibration Control (MVC) с датчиками
- 5-осевая обработка
- одновременная с интерполяцией
- Панель управления
- ERGO_line_ X с 24" мультисенсорным экраном
- Система управления
- MAPPS на FANUC / MAPPS X
- Контроль инструмента
- Dynamic Tool Scanning (Dyna Line) CMOS-лазер, Easy Tool Monitor 2.0
- Шпиндель (опция powerMASTER)
- конус No. 50 с датчиком роста (SGS) и термокомпенсацией
- Максимальный вес заготовки
- 1200 кг - максимум в серии NVX
Подробное описание
NVX 5100 2nd Generation - старшая модель высокоточной серии NVX с максимальным ходом X 1050 мм и грузоподъёмностью до 1200 кг. Построена на той же гибридной конструкции Ultimate Hybrid Structure 2-го поколения, что и младшие модели серии. Закрывает задачи точной обработки длинных деталей - крупные штампы, длинные корпусные детали, оси и валы.
Рабочая зона - 1050×530×510 мм. Стол до 1350×600 мм. Грузоподъёмность до 1200 кг - максимум в серии NVX. По всем осям - направляющие скольжения для демпфирования вибраций. Это даёт более высокую чистоту поверхности и стойкость инструмента на точных работах, чем роликовые направляющие.
Шпиндель - speedMASTER с конусом HSK-A63 / No. 40, до 20000 об/мин, с улучшенной точностью биения. Опционально - powerMASTER с конусом No. 50 под тяжёлую черновую обработку. На powerMASTER - датчик роста шпинделя (SGS) с компенсацией термического расширения: критично для длительных партий и ночных смен, точность не "уплывает" по мере прогрева.
Конструкция 2-го поколения: сверхширокие салазки на осях X и Y, высокожёсткие роликовые направляющие на оси Z, оптимизированная колонна для термостабильности. Готовность к 5-осевой одновременной обработке с интерполяцией - сложные контурные детали и многосторонняя обработка в одной установке, без перебазирования.
Machine Vibration Control (MVC) - датчики вибрации с автоматическим анализом и рекомендациями по параметрам реза. Dynamic Tool Scanning (Dyna Line) с CMOS-лазером - автоматическая проверка геометрии и износа инструмента. Easy Tool Monitor 2.0 - бессенсорная защита от поломки инструмента. 3D-контроль столкновений и симуляция обработки.
Управление - MAPPS на FANUC или MAPPS X с интерфейсом DMG MORI. Платформа CELOS X - app-based интерфейс, цифровая интеграция с MES/SCADA. Операторская панель ERGO_line_ X с 24" мультисенсорным экраном для эргономики длительной работы.
NVX 5100 - это когда нужна длина более 1 метра на точной машине с slideways. Альтернатива - DMV 110/145, но они с роликовыми направляющими и не дадут той же чистоты поверхности на точных работах. Для производства точной оснастки длиной свыше 1 м NVX 5100 - рабочий выбор.
Кому подходит: производствам крупногабаритной точной оснастки и пресс-форм, контрактным цехам для авиации и энергетики, где нужна длина X более 1 м, грузоподъёмность до 1,2 т, slideways и HSK-A63 с готовностью к 5-осевой обработке.
