NVX 5080 2nd Generation

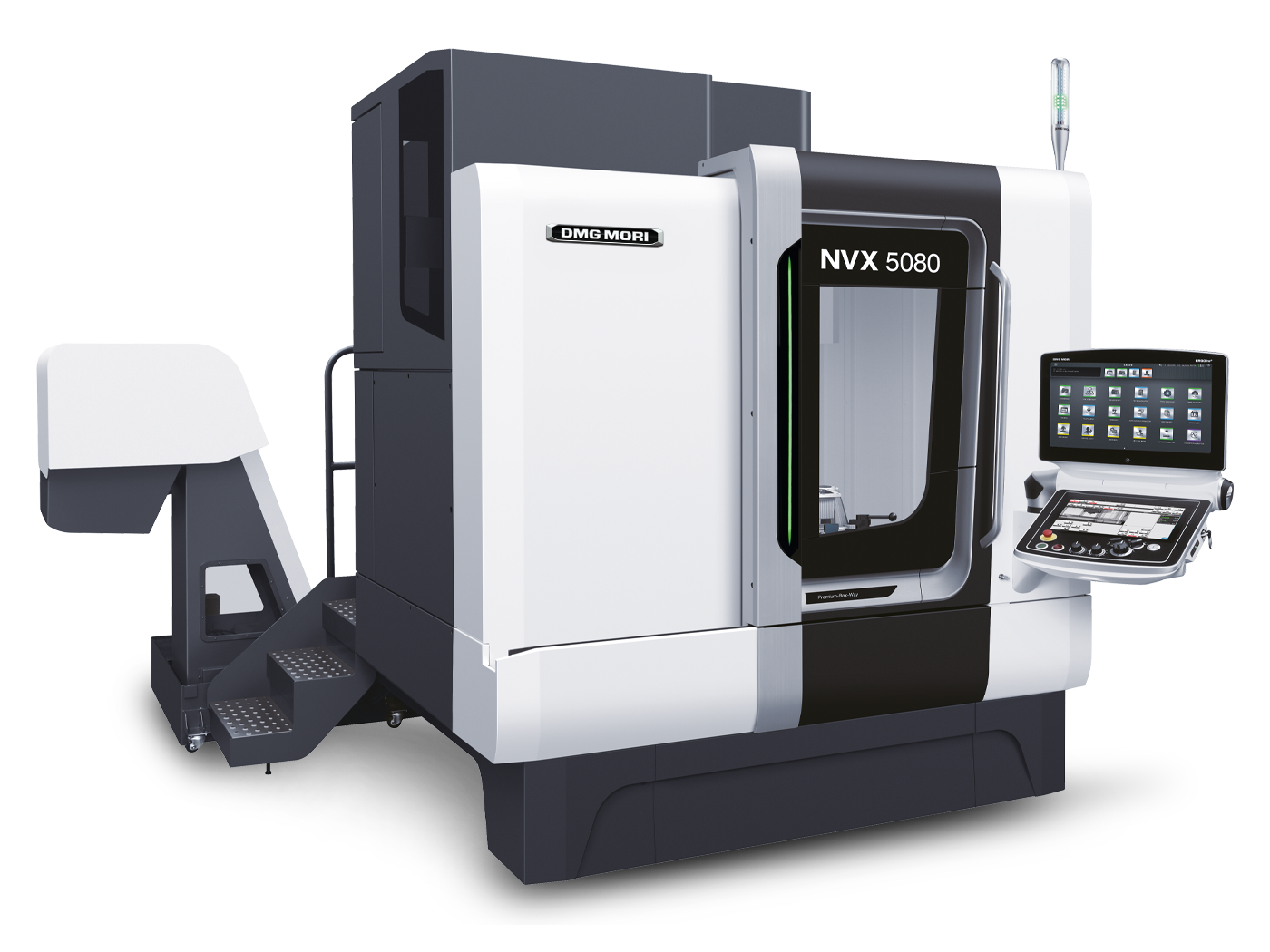

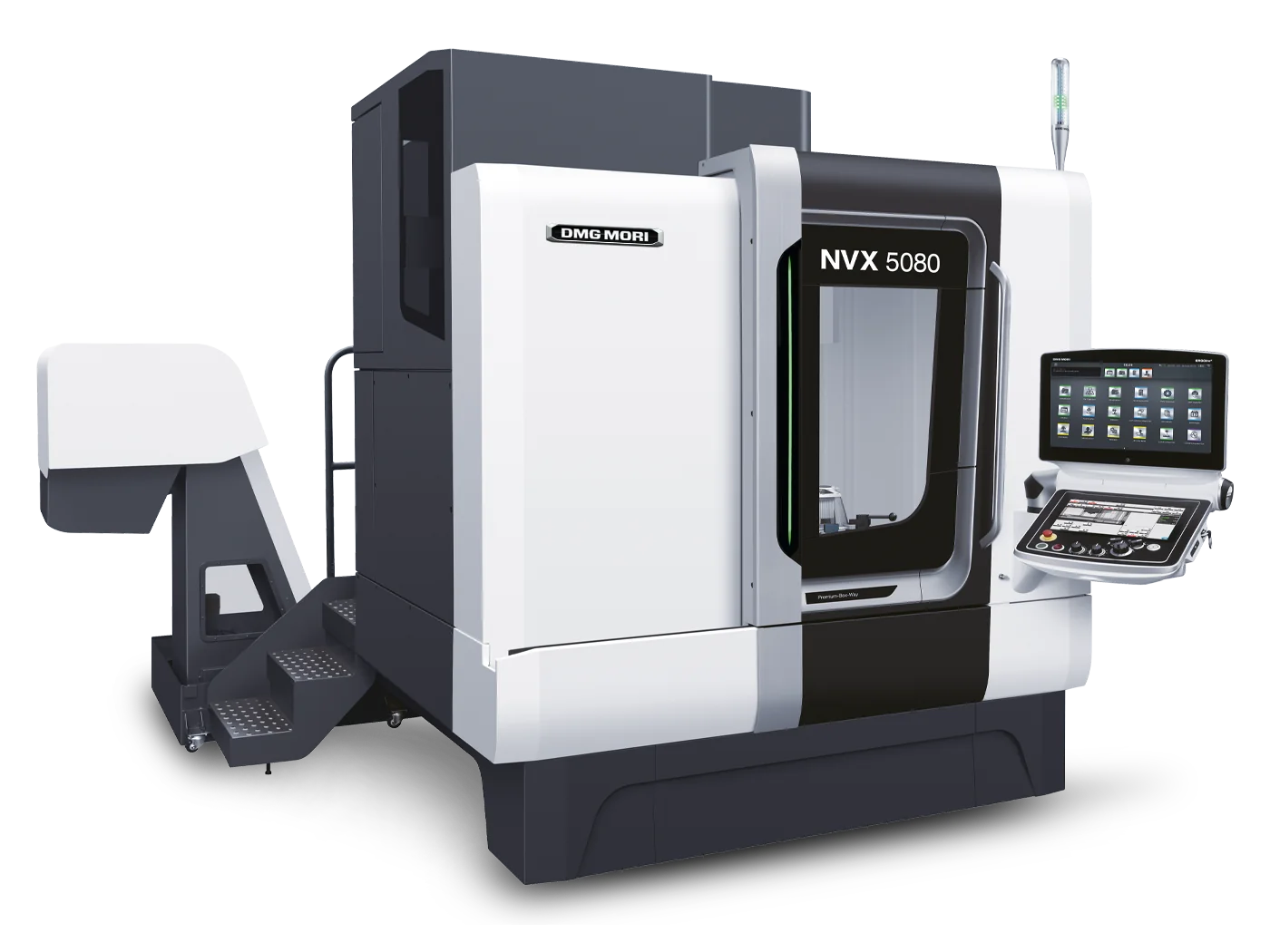

Высокоточный вертикальный обрабатывающий центр DMG MORI NVX 5080 2nd Generation с увеличенным ходом по X. Ходы 800×530×510 мм, стол до 1100×600 мм, заготовка до 1000 кг. Шпиндель speedMASTER HSK-A63 до 20000 об/мин, направляющие скольжения по всем осям, готовность к 5-осевой обработке.
Технические характеристики
- Стол
- до 1100×600 мм
- Опции
- конвейер стружки, СОЖ через шпиндель
- Ход оси X
- 800 мм
- Ход оси Y
- 530 мм
- Ход оси Z
- 510 мм
- Шпиндель
- speedMASTER, HSK-A63 / No. 40, до 20000 об/мин
- Платформа
- CELOS X
- 3D-контроль
- столкновения и симуляция обработки
- Тип станка
- Высокоточный вертикальный обрабатывающий центр, направляющие скольжения
- Конструкция
- Ultimate Hybrid Structure 2-го поколения
- Направляющие
- скольжения (slideways) по всем осям
- Виброконтроль
- Machine Vibration Control (MVC) с датчиками
- 5-осевая обработка
- одновременная с интерполяцией
- Точность шпинделя
- улучшенное биение, термокомпенсация
- Система управления
- MAPPS на FANUC / MAPPS X
- Контроль инструмента
- Dynamic Tool Scanning (Dyna Line) лазер, Easy Tool Monitor 2.0
- Шпиндель (опция powerMASTER)
- конус No. 50 для тяжёлого резания
- Максимальный вес заготовки
- 1000 кг
Подробное описание
NVX 5080 2nd Generation - средняя модель высокоточной серии NVX с увеличенным ходом X до 800 мм. Построена на той же гибридной конструкции Ultimate Hybrid Structure 2-го поколения, что и NVX 5060, но с увеличенной зоной обработки под более длинные детали и заготовки до 1000 кг.
Рабочая зона - 800×530×510 мм. Стол до 1100×600 мм. Грузоподъёмность до 1000 кг - больше, чем у NVX 5060 (800 кг). Переход от 5060 даёт дополнительные 200 мм по X под длинные корпуса, оси, балки. По всем осям - направляющие скольжения для демпфирования вибраций и чистоты поверхности на точной работе.
Шпиндель - speedMASTER с конусом HSK-A63 / No. 40, до 20000 об/мин. Опционально - powerMASTER с конусом No. 50 под тяжёлую черновую обработку. Оба шпинделя с улучшенной точностью биения и термокомпенсацией. Готовность к 5-осевой одновременной обработке - для сложных контурных деталей и многосторонней обработки в одной установке.
Конструкция 2-го поколения (Ultimate Hybrid Structure): сверхширокие салазки на горизонтальных осях для жёсткости под нагрузкой 1000 кг, высокожёсткие роликовые направляющие на оси Z, оптимизированная геометрия колонны со сниженным термическим смещением. Комбинация жёсткости и демпфирования держит точность в длительных партиях.
Machine Vibration Control (MVC) с датчиками вибрации - автоматически анализирует и оптимизирует параметры реза, снижает вибрацию, продлевает стойкость инструмента. Dynamic Tool Scanning (Dyna Line) с лазерным измерением - автоматическая проверка геометрии и износа инструмента. Easy Tool Monitor 2.0 - бессенсорная защита от поломки. 3D-контроль столкновений и симуляция обработки - безопасность программирования до запуска в металл.
Управление - MAPPS на FANUC или MAPPS X с интерфейсом DMG MORI. Платформа CELOS X - app-based интерфейс, до 10 настраиваемых окон, цифровая интеграция с заводской MES/SCADA. Опционально - конвейер стружки, СОЖ через шпиндель.
NVX 5080 - следующий шаг после NVX 5060, когда не хватает хода 600 мм по X, но DMV 110 не подходит по классу точности. Машина для точной обработки более крупных и длинных деталей с теми же slideways и HSK-A63.
Кому подходит: производствам точной оснастки и пресс-форм среднего размера, контрактным цехам для авиации и медицинских деталей, оптике и приборостроению, где нужна длина X около 800 мм, грузоподъёмность до 1 т и высокая чистота поверхности на длинных деталях.
