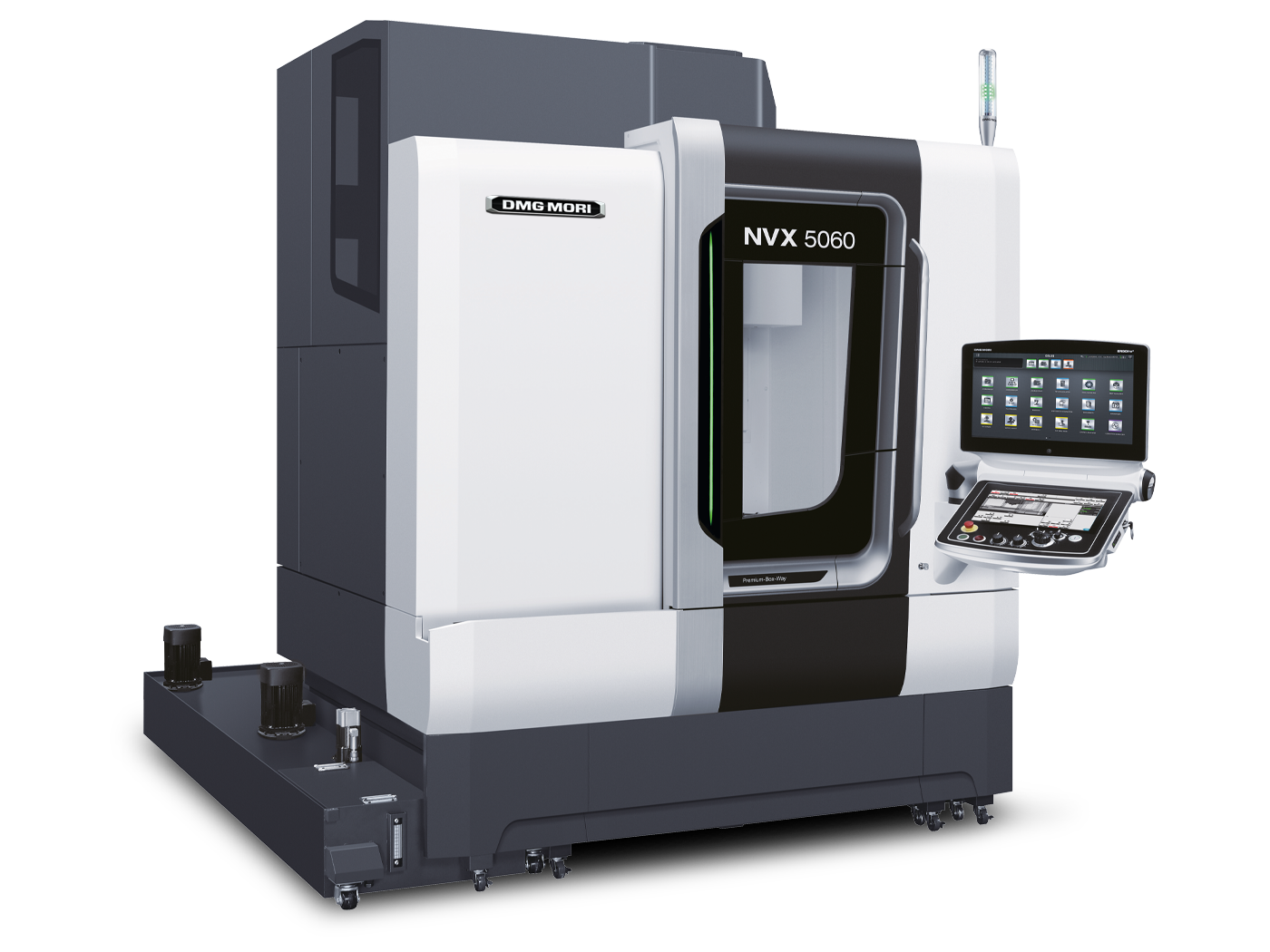

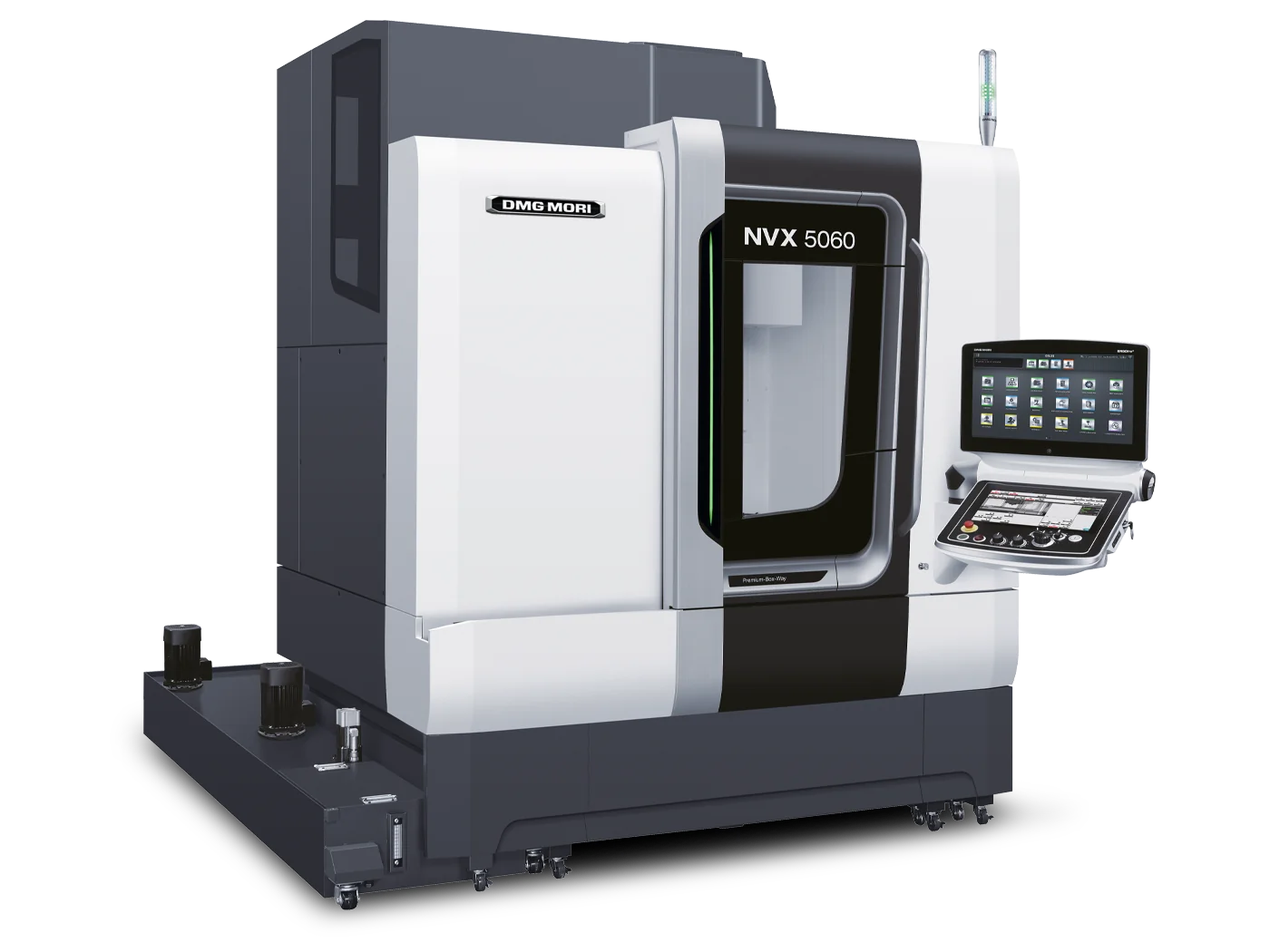

NVX 5060 2nd Generation
Компактный высокоточный вертикальный обрабатывающий центр DMG MORI NVX 5060 2nd Generation. Ходы 600×530×510 мм, стол 900×600 мм, заготовка до 800 кг. Шпиндель speedMASTER HSK-A63 до 20000 об/мин, направляющие скольжения по всем осям для демпфирования вибраций. Готовность к 5-осевой обработке.
Технические характеристики
- Стол
- 900×600 мм
- Опции
- конвейер стружки, СОЖ через шпиндель
- Ход оси X
- 600 мм
- Ход оси Y
- 530 мм
- Ход оси Z
- 510 мм
- Шпиндель
- speedMASTER, HSK-A63 / No. 40, до 20000 об/мин
- Платформа
- CELOS X
- Тип станка
- Высокоточный вертикальный обрабатывающий центр, направляющие скольжения
- Направляющие
- скольжения (slideways) по всем осям
- Виброконтроль
- Machine Vibration Control (MVC) с датчиками
- 5-осевая обработка
- одновременная с интерполяцией (опция)
- Точность шпинделя
- улучшенное биение, термокомпенсация
- Система управления
- MAPPS на FANUC / MAPPS X
- Контроль инструмента
- Dynamic Tool Scanning (Dyna Line) лазер, Easy Tool Monitor 2.0
- Шпиндель (опция powerMASTER)
- конус No. 50 для тяжёлого резания
- Конструкция 2-го поколения
- сверхширокие салазки X/Y, роликовые направляющие Z, оптимизированная колонна
- Максимальный вес заготовки
- 800 кг
Подробное описание
NVX 5060 2nd Generation - компактная модель в высокоточной серии NVX. Построена для деталей, где важна не скорость съёма, а точность геометрии и чистота поверхности: точная оснастка, оптика, медицинские компоненты, лёгкие сплавы для авиации. Второе поколение получило переработанную конструкцию для гашения вибраций и термостабильности.
Рабочая зона - 600×530×510 мм. Стол 900×600 мм, грузоподъёмность до 800 кг. По всем осям - направляющие скольжения (slideways). Они дают большее демпфирование, чем роликовые, - меньше вибраций передаётся на резец, чище поверхность на чистовых проходах, дольше стойкость инструмента на твёрдых сталях и нержавейке. Это другой класс, чем CMX V или DMV с роликовыми направляющими.
Шпиндель - speedMASTER с конусом HSK-A63, до 20000 об/мин. HSK-A63 на высоких скоростях держит биение лучше SK40 - критично для точной обработки. Опционально - powerMASTER с конусом No. 50 под тяжёлую черновую обработку и вязкие материалы. Оба шпинделя с улучшенной точностью биения и термокомпенсацией.
Конструкция 2-го поколения: сверхширокие салазки на горизонтальных осях для жёсткости под нагрузкой, высокожёсткие роликовые направляющие на оси Z для стабильности вертикальных перемещений, оптимизированная геометрия колонны со сниженным термическим смещением. Для длительных партий и ночных смен это даёт предсказуемую точность от первой детали к последней.
5-осевая одновременная обработка с интерполяцией доступна как опция - для сложных контурных деталей и импеллеров. Это выводит компактный VMC в класс задач, обычно решаемых на 5-осевых DMU, но за меньшие деньги и без необходимости покупки отдельной машины.
Machine Vibration Control (MVC) с датчиками вибрации - автоматически анализирует вибрацию и даёт рекомендации по параметрам реза. Снижает вибрацию, продлевает стойкость инструмента, улучшает чистоту поверхности. Dynamic Tool Scanning (Dyna Line) с лазером - автоматическая проверка геометрии и износа инструмента. Easy Tool Monitor 2.0 - бессенсорная защита от поломки инструмента.
Управление - MAPPS на FANUC или MAPPS X с интерфейсом DMG MORI. Программное обеспечение MAPPS X - до 10 настраиваемых окон дисплея, 3D-обнаружение столкновений, комплексные циклы обработки. Платформа CELOS X - app-based интерфейс, цифровая интеграция. Опционально - конвейер стружки, СОЖ через шпиндель.
NVX 5060 - рабочая машина для прецизионного производства. По классу точности и конструктивным решениям это уровень выше CMX V и DMV - slideways, HSK-A63, термокомпенсация, 5-осевая готовность.
Кому подходит: производствам точной оснастки и пресс-форм, оптическим и медицинским цехам, контрактным производствам для авиации и приборостроения, где нужна высокая чистота поверхности и стабильная точность в длительных партиях на компактной машине.
