NVD 5000 α1A

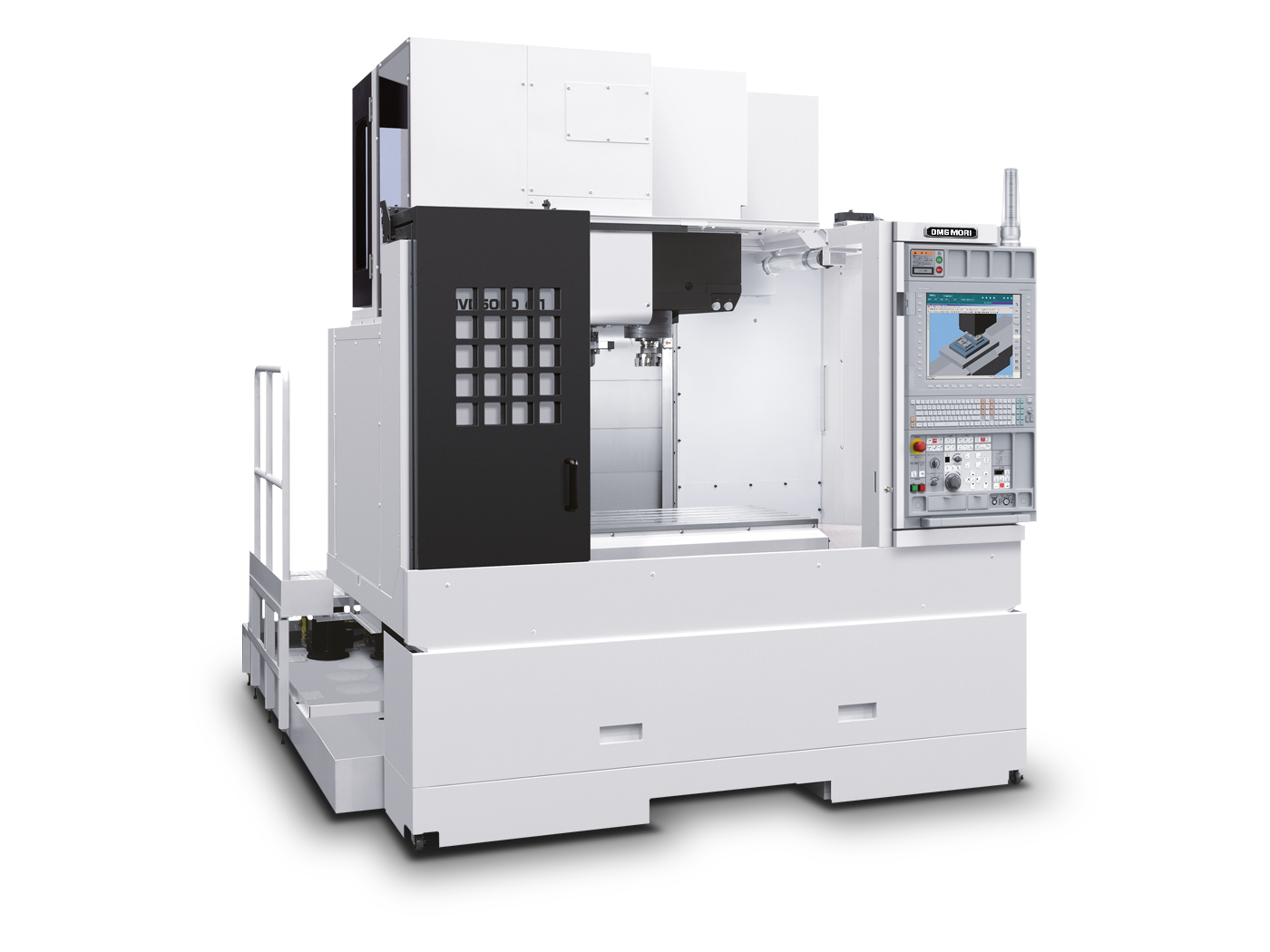

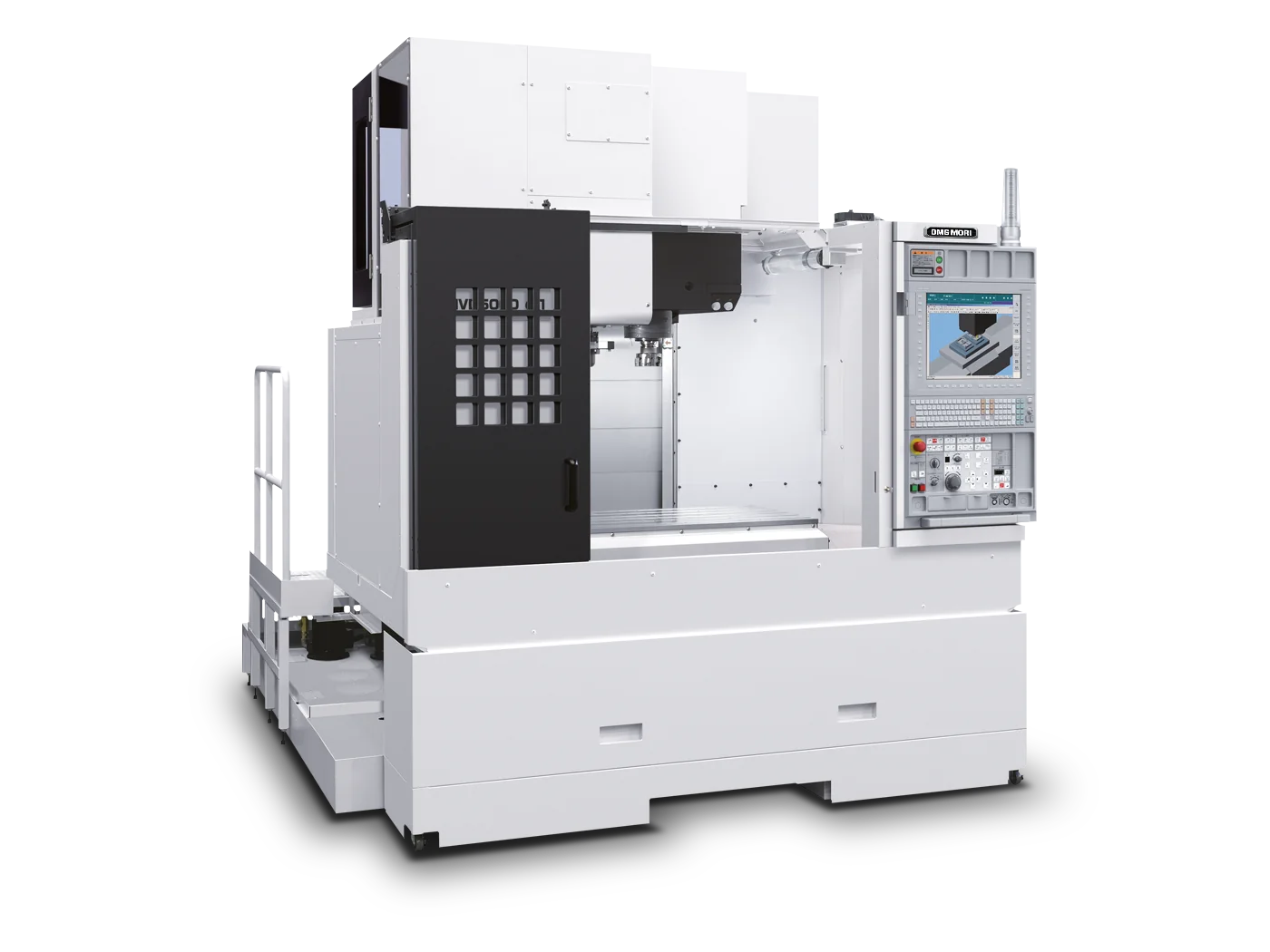

Высокоточный вертикальный обрабатывающий центр DMG MORI NVD 5000 α1A для крупной точной оснастки. Ходы 1020×510×510 мм, стол до 1320×600 мм, заготовка до 1200 кг. Технология DCG на всех осях, высокоскоростной шпиндель с воздушным охлаждением, AI-nano-high-precision contour control.
Технические характеристики
- Стол
- до 1320×600 мм
- Смазка
- стабильная система подачи смазки шпинделя
- Ход оси X
- 1020 мм
- Ход оси Y
- 510 мм
- Ход оси Z
- 510 мм
- Шпиндель
- высокоскоростной, подшипники с внутренним воздушным охлаждением
- Интерфейс
- SLIMline III с 15" мультисенсорным экраном
- AI-контроль
- AI-nano-high-precision contour control
- Тип станка
- Высокоточный вертикальный обрабатывающий центр, DCG
- Специализация
- штампы и пресс-формы (спецификации в стандарте)
- Система измерения
- прямая обратная связь масштаба на X, Y, Z
- Термостабильность
- отдельные чиллеры СОЖ и масла, меры против термосмещения
- Система управления
- MAPPS на FANUC 0i-MF
- Современный аналог
- NVX 5100 2nd Generation, DMU 50 / DMU 65
- Технология привода
- DCG (Driven at the Center of Gravity) на всех осях
- Программное обеспечение
- 3D-симуляция обработки, разговорное программирование
- Максимальный вес заготовки
- 1200 кг
Подробное описание
NVD 5000 α1A - старшая модель в высокоточной линейке NVD. Буква D и индекс α1A означают развитие под крупногабаритную точную оснастку и пресс-формы. Снят с производства, встречается на вторичном рынке и в действующих парках заводов, производящих form-оснастку.
Рабочая зона - 1020×510×510 мм. Стол до 1320×600 мм, грузоподъёмность до 1200 кг. Формат для крупных штампов и пресс-форм, длинных корпусов, точных плит. На таком столе помещается form-оснастка среднего и крупного размера - основное назначение модели.
Технология DCG (Driven at the Center of Gravity) на всех осях - два ШВП симметрично центру масс на каждой оси. Снижает момент инерции при разгоне и торможении, гасит вибрацию, продлевает срок службы инструмента, улучшает качество поверхности и круглость. Для form-оснастки это критично: вибрация прямо портит чистоту рабочей поверхности штампа.
Высокоскоростной шпиндель с подшипниками под внутренним воздушным охлаждением - экстремальные скорости вращения под чистовую обработку сложных поверхностей. Стабильная система подачи смазки - надёжность при длительной высокоскоростной работе. Спецификации под производство штампов и пресс-форм включены в стандарт.
Прямая обратная связь масштаба на X, Y и Z. AI-nano-high-precision contour control - наноточное управление контуром с использованием ИИ для финишной обработки сложных поверхностей. Отдельные чиллеры СОЖ и масла - независимая термостабильность. Комплекс мер против термического смещения - постоянная точность при длительной обработке крупных form-деталей.
Управление - MAPPS на FANUC 0i-MF с интерфейсом SLIMline III и 15" мультисенсорным экраном. 3D-симуляция обработки для проверки УП до запуска, разговорное программирование для упрощённой подготовки.
Современный аналог от DMG MORI - NVX 5100 2nd Generation или DMU 50 / DMU 65 для 5-осевых задач form-оснастки. При покупке б/у NVD 5000 α1A - рабочий вариант для производства пресс-форм и штампов на действующем парке FANUC с требованиями к DCG-точности и высокоскоростной чистовой обработке.
Кому подходит: цехам штампов и пресс-форм, инструментальным производствам, контрактным цехам для автомобильной form-оснастки, где нужны ход X около 1 м, грузоподъёмность до 1,2 т, DCG-демпфирование и AI-контурный контроль под финишную обработку сложных поверхностей.
