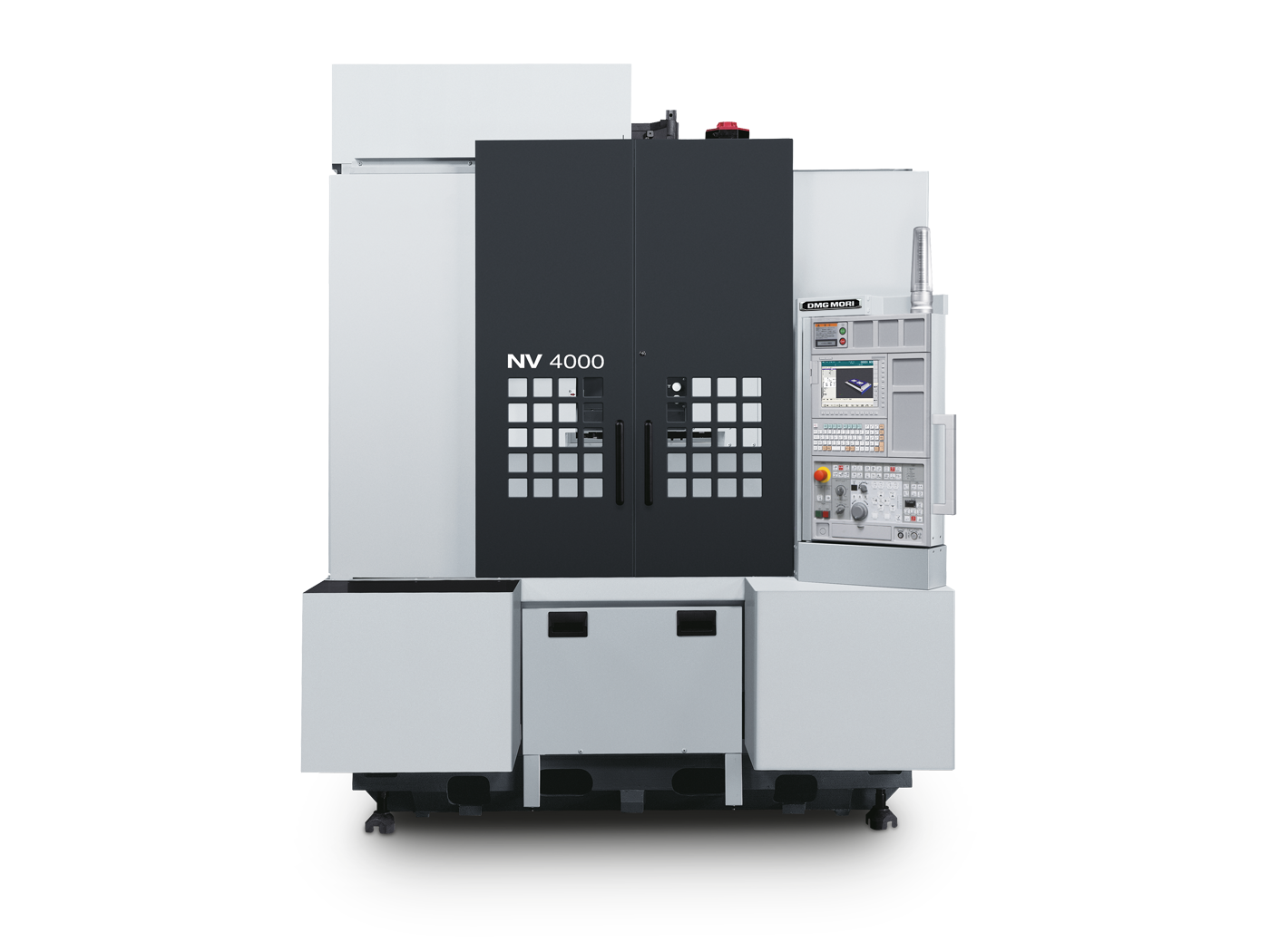

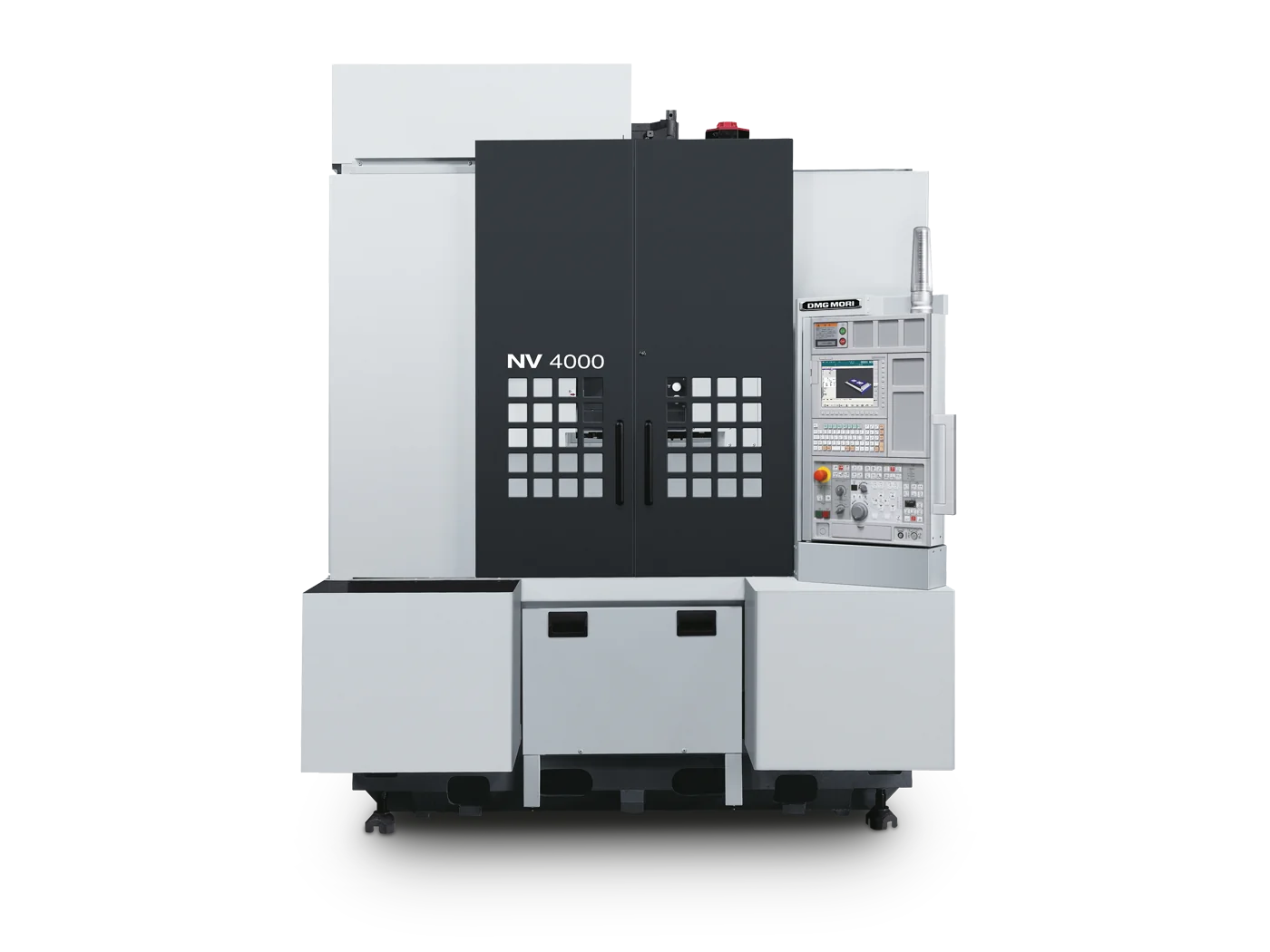

NV 4000 DCG
Линейный вертикальный обрабатывающий центр DMG MORI NV 4000 DCG. Ходы 600×400×400 мм, стол до 750×450 мм, заготовка до 350 кг. Технология DCG (Driven at the Center of Gravity) на всех осях, прямая система измерения, MAPPS на FANUC 0i-MF. Линейная модель; современный аналог - CMX 50 V или NVX 5060.
Технические характеристики
- Стол
- до 750×450 мм
- Экран
- 15" мультисенсорный, эргономичный вертикальный дизайн
- Ход оси X
- 600 мм
- Ход оси Y
- 400 мм
- Ход оси Z
- 400 мм
- Тип станка
- Компактный вертикальный обрабатывающий центр, DCG
- Клавиатура
- полная тактильная
- Компоновка
- расстояние от передней части до центра шпинделя 640 мм
- Безопасность
- функция предотвращения падения по оси Z
- Потолок кабины
- открывающийся / закрывающийся
- Система измерения
- прямая обратная связь масштаба
- Термостабильность
- отдельный масляный чиллер
- Система управления
- MAPPS на FANUC 0i-MF
- Современный аналог
- CMX 50 V или NVX 5060 2nd Generation
- Технология привода
- DCG (Driven at the Center of Gravity) на всех осях
- Операторская панель
- поворотная
- Программное обеспечение
- 3D-симуляция обработки, разговорное программирование
- Максимальный вес заготовки
- 350 кг
Подробное описание
NV 4000 DCG - компактный вертикальный обрабатывающий центр из старой линейки DMG MORI. Снят с производства, но встречается на вторичном рынке и в действующих парках российских заводов. Построен под точную обработку中小ых деталей с акцентом на качество поверхности и геометрию, а не на скорость съёма стружки.
Рабочая зона - 600×400×400 мм. Стол до 750×450 мм, грузоподъёмность до 350 кг. Формат для деталей малого и среднего размера: корпуса приборов, мелкая оснастка, точные фланцы, часовые и ювелирные компоненты, мелкие медицинские детали.
Главная технология - DCG (Driven at the Center of Gravity, привод в центре тяжести). На каждой линейной оси стоят два ШВП симметрично относительно центра масс перемещаемого узла. Это гасит момент инерции при разгоне и торможении, снижает вибрацию, улучшает круглость и чистоту поверхности. По классу точности и чистоты NV 4000 DCG - уровень выше базовых VMC с одним ШВП на ось.
Прямая обратная связь масштаба на всех осях - реальное положение суппорта, а не расчётное по углу поворота ШВП. Функция предотвращения падения по оси Z - защита заготовки и инструмента при аварийной остановке. Отдельный масляный чиллер - термостабильность гидравлики при длительных партиях. Открывающийся потолок кабины - удобная загрузка заготовок и доступ для обслуживания.
Управление - MAPPS на FANUC 0i-MF с 15" мультисенсорным экраном, эргономичный вертикальный дизайн, полная тактильная клавиатура. Поворотная операторская панель - доступ с разных позиций. 3D-симуляция обработки для проверки УП до запуска, разговорное (конверсионное) программирование для упрощённой подготовки программ.
Современный аналог от DMG MORI - CMX 50 V или NVX 5060 2nd Generation. При сравнении: NVX 5060 даёт направляющие скольжения, зону 600×530×510 мм и более современную электронику; CMX 50 V - более дешёвый вход. NV 4000 DCG остаётся рабочим вариантом при покупке б/у или при наличии обученного оператора и оснастки под FANUC.
Кому подходит: цехам с действующим парком на FANUC и потребностью в точной обработке中小ых деталей (приборостроение, мелкая оснастка, медицинские компоненты), где NV 4000 DCG закрывает задачи по DCG-точности без замены на новую машину.
