M1

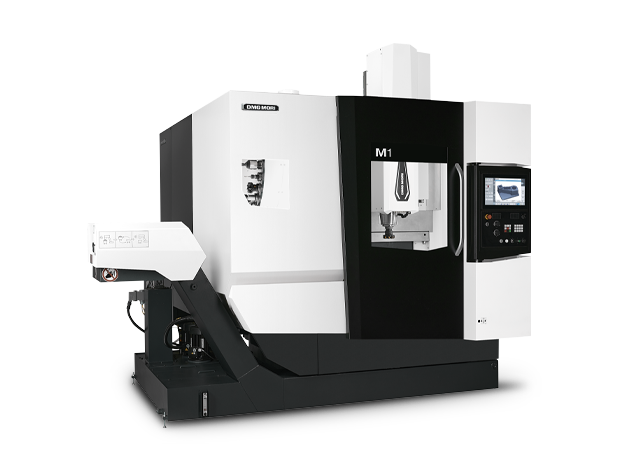

DMG MORI M1 - компактный вертикальный обрабатывающий центр для заготовок 550×550×400 мм массой до 600 кг. Ходы X/Y/Z 550/550/510 мм, шпиндель inline 10000 или 12000 об/мин. Монолитная станина 2400 кг, магазин на 24 позиции с двойным захватом, SIEMENS 828D. Площадь основания около 6 м². Более 3000 установок по миру.
Технические характеристики
- СОЖ
- внутренний подвод, опциональный насос 20 бар
- Стол
- фиксированный с Т-пазами 1×18H7 и 5×18H12
- Опоры
- 3 основные + 2 поддерживающие
- Станина
- монолитная, 2400 кг
- Ход оси X
- 550 мм
- Ход оси Y
- 550 мм
- Ход оси Z
- 510 мм
- Шпиндель
- inline, 10000 или 12000 об/мин
- Тип станка
- Компактный вертикальный обрабатывающий центр (VMC)
- Установок по миру
- более 3000
- Площадь основания
- около 6 м²
- Система управления
- SIEMENS 828D
- Магазин инструментов
- 24 позиции с двойным захватом
- Максимальный вес заготовки
- 600 кг
- Максимальные размеры заготовки
- 550×550×400 мм (Д×Ш×В)
- Расстояния между направляющими
- X - 580 мм, Y - 560 мм, Z - 260 мм
Подробное описание
DMG MORI M1 - компактный вертикальный обрабатывающий центр серии M для универсальной обработки. Позиционируется как входная модель фрезерной линейки DMG MORI: закрывает типовые задачи общего машиностроения на минимальной площади. По данным производителя, более 3000 установок по миру.
Рабочая зона: ход X - 550 мм, Y - 550 мм, Z - 510 мм. Обрабатывает заготовки до 550×550×400 мм и массой до 600 кг. Для деталей среднего размера - рабочий габарит под типовую номенклатуру общего машиностроения.
Шпиндель inline с опциями скорости 10000 или 12000 об/мин. Inline-компоновка - привод напрямую связан со шпинделем, без ремня: меньше вибраций и износа. Внутренний подвод СОЖ и опциональный насос 20 бар - под эффективное охлаждение и отвод стружки из зоны реза.
Магазин инструментов на 24 позиции с двойным захватом - быстрая смена инструмента, под длинный техпроцесс без переналадки. Монолитная станина весом 2400 кг - жёсткая база под виброустойчивость при фрезерной обработке.
Фиксированный стол с Т-пазами (1×18H7 и 5×18H12) под надёжное крепление заготовки и оснастки. Расстояния между направляющими оптимизированы под жёсткость: X - 580 мм, Y - 560 мм, Z - 260 мм. Система опор - 3 основные плюс 2 дополнительные поддерживающие, под повышенную динамическую жёсткость при ускоренных перемещениях.
Управление - SIEMENS 828D. Площадь основания - около 6 м². Для цеха с ограниченной площадью это значит: один станок вместо связки из нескольких специализированных.
Кому подходит: малым и средним цехам общего машиностроения, контрактным производствам, инструментальным и ремонтным участкам, где нужна универсальная фрезерная обработка деталей среднего габарита на компактной базе. Для тех, кому полноразмерный обрабатывающий центр избыточен по габариту и стоимости.
