K2X 20

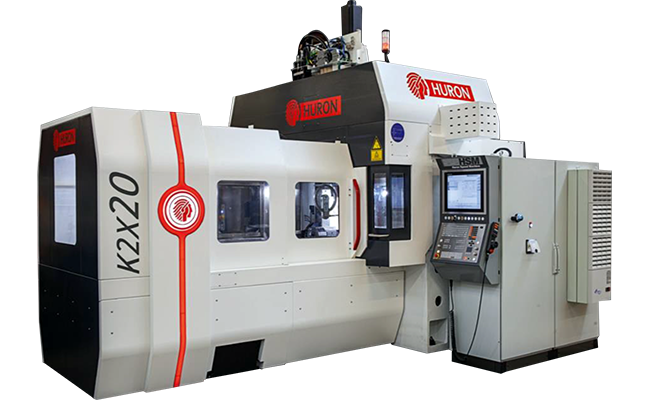

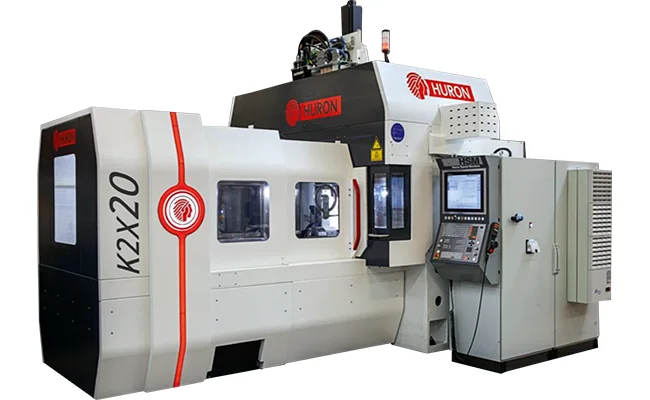

K2X 20 - вертикально-фрезерный центр HURON Graffenstaden (Страсбург, с 1857) мостового типа. Портальная конструкция из ребристого чугуна. Рабочая зона 1 200×1 000×500 мм, шпиндель HSK 63-A 18 000 об/мин, 30 кВт. Стол до 2 т.
Технические характеристики
- Оси
- 1 200×1 000×500 мм (X/Y/Z)
- Стол
- 1 400×1 000 мм, 2 000 кг
- Магазин
- 36 инструментов
- Шпиндель
- 18 000 об/мин, HSK 63-A, 30 кВт, 110 Нм
- Быстрый ход
- X 50 м/мин, Y/Z 60 м/мин
- Конструкция
- Мостового типа с порталом из ребристого чугуна
- Точность (VDI/DGQ 3441)
- ±0,005 мм позиционирование, ±0,003 мм повторяемость
Подробное описание
K2X 20 - вертикально-фрезерный центр мостового типа от французского производителя HURON Graffenstaden (Страсбург, Эльзас, основан в 1857 году Андре Кёхлином, с 2007 года входит в группу Jyoti CNC Automation). Разработан для высокоскоростной трехосевой обработки деталей средней и крупной размерности. Концепция станка основана на жесткой портальной архитектуре с мостом из ребристого чугуна, обеспечивающей стабильность геометрии в условиях интенсивных черновых и чистовых режимов резания. Рабочая зона 1 200×1 000×500 мм с возможностью установки заготовок весом до 2 т.
Техническую основу станка составляет высокоскоростной шпиндель 18 000 об/мин с хвостовиком HSK 63-A и мощностью 30 кВт. Портальная мостовая конструкция переносит нагрузки равномерно через обе опорные колонны, минимизируя прогибы и температурные деформации. Быстрые перемещения по осям Y и Z достигают 60 м/мин, по оси X - 50 м/мин. Дисковый магазин на 36 инструментов поддерживает непрерывные циклы комплексной обработки.
K2X 20 ориентирован на производство пресс-форм и штампов, обработку поковок и отливок, изготовление сложной технологической оснастки. Применяется в автомобилестроении, тяжелом машиностроении и инструментальном производстве, где требуется сочетание большой рабочей зоны, высокой жесткости и точности позиционирования ±0,005 мм с повторяемостью ±0,003 мм (VDI/DGQ 3441).
Кому подходит: производствам пресс-форм, штампов и сложной оснастки, где нужна рабочая зона 1,2×1×0,5 м, грузоподъемность стола 2 т и высокоскоростной шпиндель HSK 63-A.
