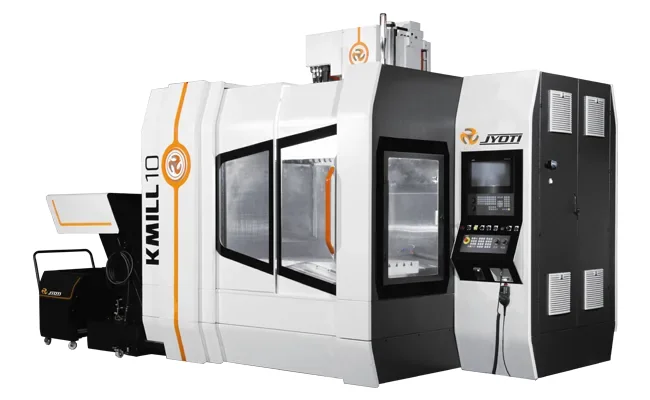

K Mill nvu Series
K Mill nvu Series - высокоскоростные VMC Jyoti портального типа под HSM-обработку пресс-форм и аэрокосмических деталей. Шпиндель BT-40 15000 об/мин 15 кВт, траверса до 40 м/мин, 24-инструментальный магазин, широкие роликовые направляющие.
Технические характеристики
- Длина
- 2600 мм
- Масса
- ~7000 кг
- Высота
- 2800 мм
- Ширина
- 4480 мм
- Ход по оси X
- 700 мм
- Ход по оси Y
- 600 мм
- Ход по оси Z
- 500 мм
- Размер T-поза
- 5 × 18 × 100 мм
- Размер стола
- 800 × 600 мм
- Повторяемость
- 0,005 мм
- Конус шпинделя
- BT-40
- Рабочая подача
- 10 м/мин
- Быстрая траверса (X/Y/Z)
- 40/40/40 м/мин
- Максимальная скорость
- 15000 об/мин
- Мощность двигателя (Siemens)
- 15 кВт
- Вместимость инструментов
- 24
- Расстояние от пола до стола
- 848 мм
- Диаметр переднего подшипника
- 70 мм
- Максимальная грузоподъемность
- 500 кгс
- Максимальная длина инструмента
- 250 мм
- Максимальная масса инструмента
- 8 кг
- Максимальный диаметр инструмента
- 90 мм (120 мм при пустых карманах)
- Неопределенность позиционирования
- 0,010 мм
- Расстояние от торца шпинделя до стола
- 100-600 мм
Подробное описание
K Mill nvu - портальная VMC-платформа (bridge type) под высокоскоростную обработку (HSM) пресс-форм, штампов, режущего инструмента и аэрокосмических компонентов. Портальная компоновка - колонна-мост перемещается по X, шпиндельная бабка по Y и Z, заготовка неподвижна на столе. Для симметричных крупногабаритных деталей это даёт равномерную жёсткость по всей рабочей зоне.
Стенки портала - литые, из ребристого чугуна. Рёбра жёсткости в направлениях основных нагрузок гасят вибрации при высоких скоростях резания. Широкие роликовые линейные направляющие несут больший вес и противостоят ударным нагрузкам - при HSM-обработке (высокие обороты, малые подачи на зуб, много проходов) это определяет качество поверхности.
Главный шпиндель - BT-40, 15000 об/мин, мощность 15 кВт (Siemens). Передний подшипник Ø70 мм. Высокие обороты под обработку закалённых инструментальных сталей - на чистовых проходах с малоразмерным инструментом шероховатость поверхности зависит от скорости резания, а не от подачи.
Быстрая траверса до 40 м/мин на K-Mill 8 nvu и 30/30/18 м/мин на K-Mill 10 nvu (по X/Y/Z). Рабочая подача до 10 м/мин. ATC - 24-инструментальный магазин под инструмент массой до 8 кг и диаметром до Ø90 мм (Ø120 мм при пустых соседних карманах). Ёмкость магазина увеличена против стандарта 20 - под длинные техпроцессы с разнообразным инструментом.
K-Mill 10 nvu оснащён коробчатыми направляющими по оси Z - на крупногабаритных пресс-формах с длинным вылетом шпинделя коробчатые направляющие снижают отклонения инструмента под боковой нагрузкой.
Серия: K-Mill 8 nvu (стол 800x600 мм, грузоподъёмность 500 кгс, точность 0,010 мм) и K-Mill 10 nvu (стол 1250x700 мм, грузоподъёмность 1500 кгс, точность 0,015 мм). Автоматическое и ручное охлаждение - под отвод тепла при HSM-режимах.
Кому подходит: инструментальным цехам пресс-форм и штампов с HSM-задачами, производствам режущего инструмента, аэрокосмическим производствам компонентов из титана и твёрдых сплавов - где важны высокие обороты шпинделя и жёсткость портальной конструкции.
