i 30 V

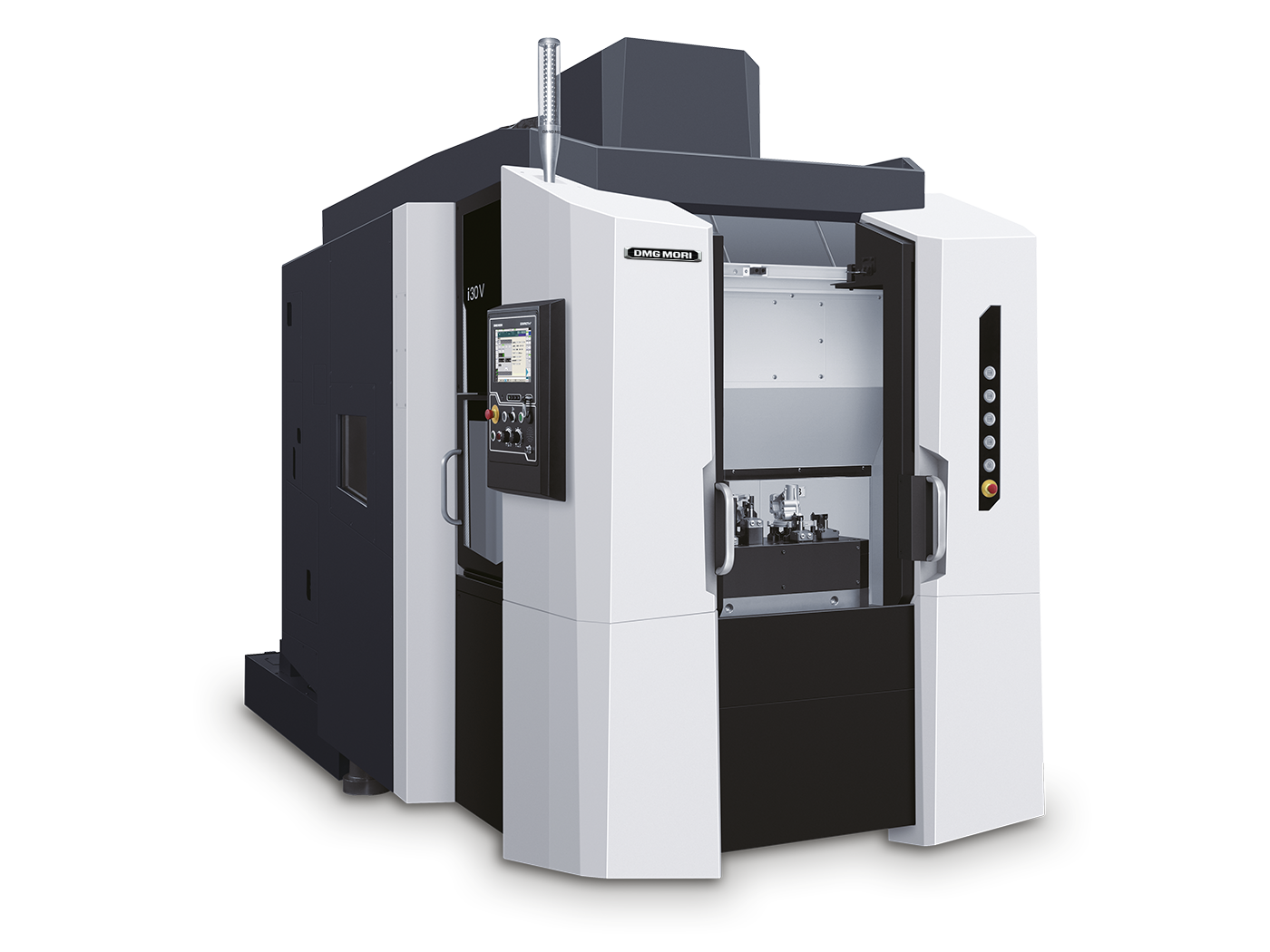

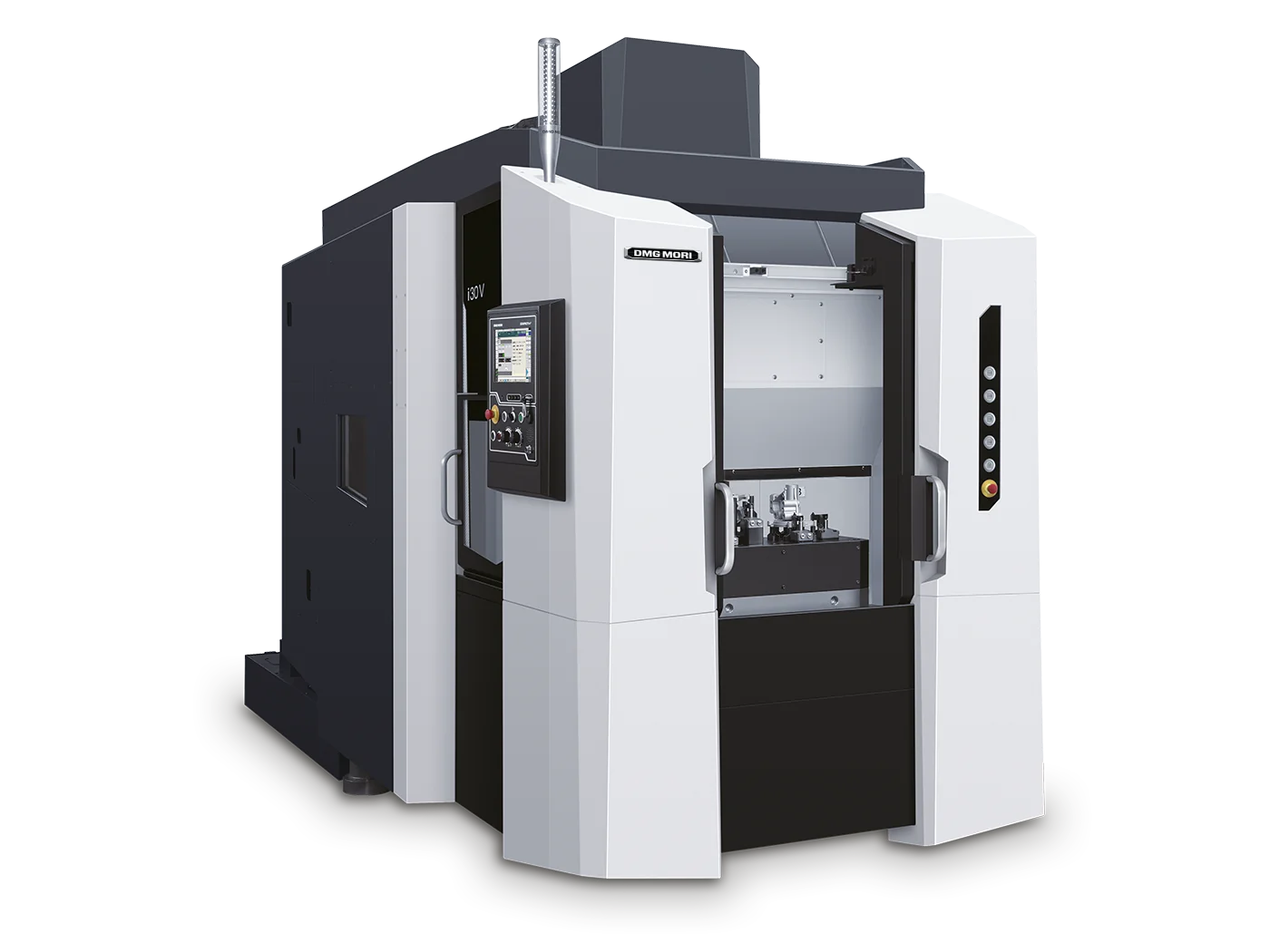

Компактный вертикальный обрабатывающий центр DMG MORI i 30 V из i-серии. Ходы 400×270×280 мм, заготовка до 150 кг. Быстрые перемещения 62 м/мин (на 30% быстрее обычного класса), масса 4,93 т (на 20% легче). Безрукавная система смены инструмента (armless ATC), FANUC 0i-TF с панелью SLIMline III 12,1".
Технические характеристики
- Ход оси X
- 400 мм
- Ход оси Y
- 270 мм
- Ход оси Z
- 280 мм
- Тип станка
- Компактный вертикальный обрабатывающий центр i-серии
- Конструкция
- без свеса, роликовые направляющие по всем осям
- Масса станка
- 4,93 т (около -20% к обычному классу)
- Габариты станка
- 1558×3273×2650 мм (Ш×Г×В)
- Панель управления
- SLIMline III с 12,1" мультисенсорным экраном
- Система управления
- FANUC 0i-TF
- Быстрые перемещения
- 62 м/мин по всем линейным осям (около +30% к обычному классу)
- Программное обеспечение
- 3D-симуляция обработки, разговорное программирование
- Система смены инструмента
- armless ATC (безрукавная)
- Максимальный вес заготовки
- 150 кг
- Максимальный размер заготовки
- 600×300×520 мм
Подробное описание
i 30 V - компактный вертикальный обрабатывающий центр i-серии. Построен под малые детали с быстрым циклом: 3C-электроника, медицинские компоненты, часовые механизмы, мелкая оснастка, прототипы. Главная идея серии - минимум габаритов и массы при высокой динамике для цехов, где на счету каждый метр и каждая секунда цикла.
Рабочая зона - 400×270×280 мм. Заготовка до 600×300×520 мм, до 150 кг. Формат для малых деталей: корпуса приборов, разъёмы, мелкие фланцы, имплантаты, часовые компоненты. Не для тяжёлой черновой обработки - для скоростной точной работы.
Быстрые перемещения - 62 м/мин, примерно на 30% быстрее обычного класса станков. Ускорения и время смены инструмента - на уровне компактных высокодинамичных машин. Для мелких деталей с коротким временем реза вспомогательное время составляет заметную долю цикла, и быстрые перемещения напрямую сокращают время такта.
Масса станка - 4,93 т, примерно на 20% меньше обычного. Габариты 1558×3273×2650 мм (Ш×Г×В). Снижает требования к фундаменту и упрощает установку в существующем цеху без специальной подготовки. Для цеха с плотной компоновкой - существенная экономия площади.
Конструкция без свеса - повышенная стабильность и жёсткость при малой массе. Роликовые направляющие по всем осям. Безрукавная система смены инструмента (armless ATC) - меньше компонентов, выше надёжность, лучше отвод стружки из зоны смены. Для мелкосерийной и партионной работы это уменьшает риск простоев и упрощает обслуживание.
Управление - FANUC 0i-TF с панелью SLIMline III и 12,1" мультисенсорным экраном. 3D-симуляция обработки для проверки УП до запуска. Разговорное (конверсионное) программирование для упрощённой подготовки программ оператором без CAM.
i 30 V - машина для тех задач, где важны не габариты зоны, а темп цикла и компактность. Для производства мелких деталей сериями это быстрее и дешевле в установке, чем полноразмерный VMC.
Кому подходит: цехам 3C-электроники, медицинского производства (мелкие имплантаты, инструменты), часового и ювелирного производства, мелкой точной оснастки, прототипирования. Для производств с плотной компоновкой цеха, где важна экономия площади и быстрая переналадка между мелкими партиями.
