NHX 6300

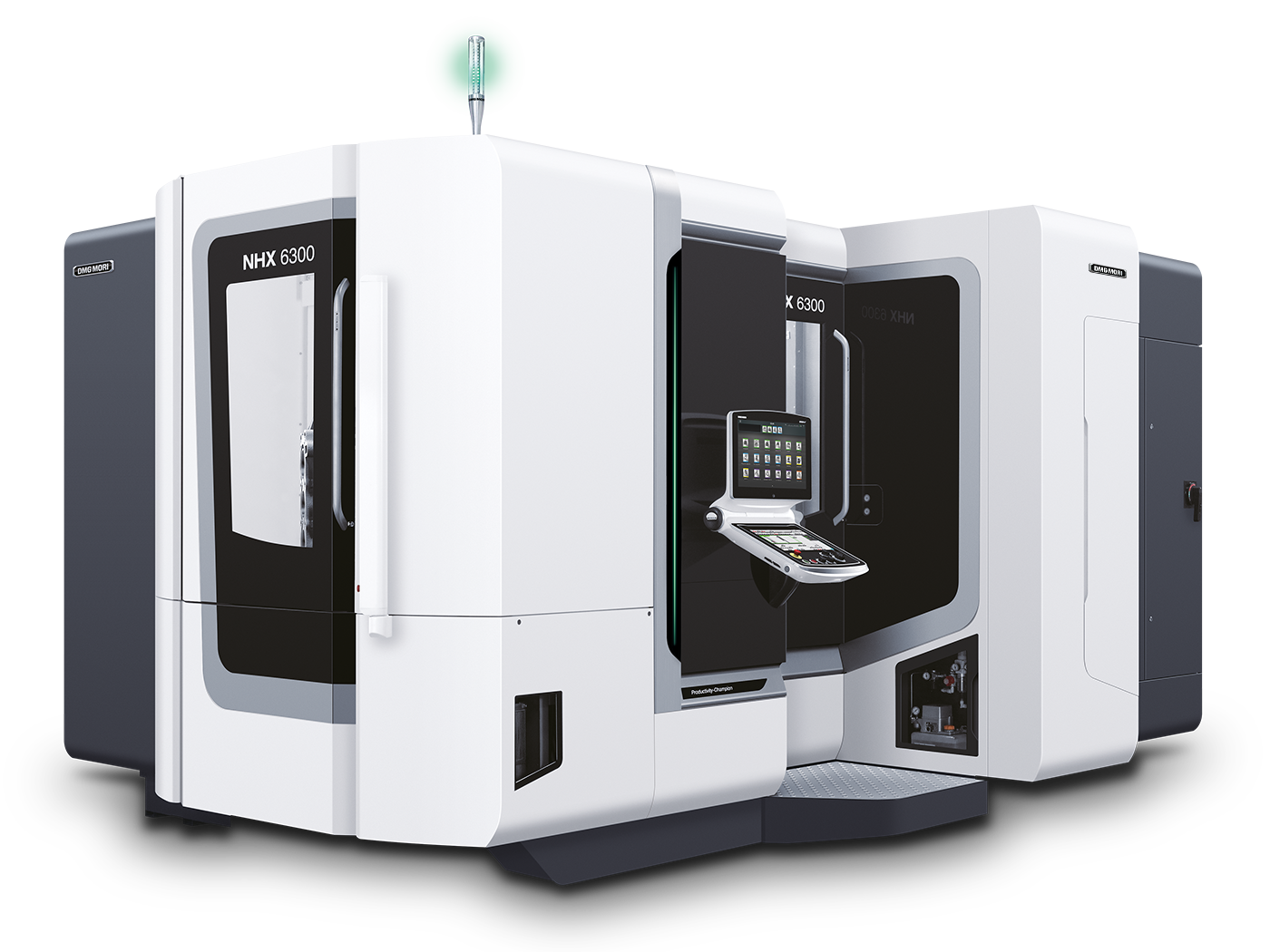

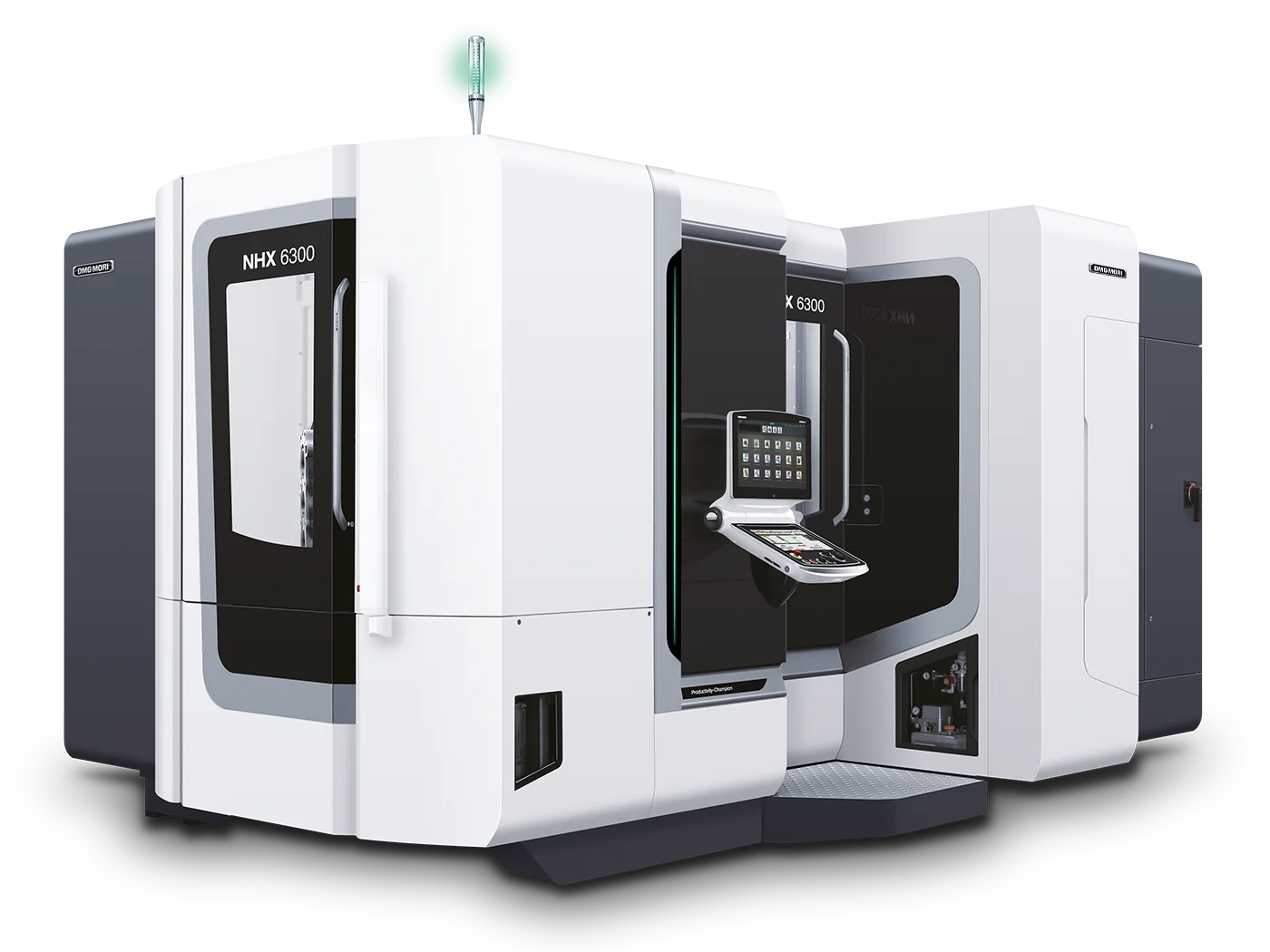

Горизонтальный обрабатывающий центр DMG MORI с паллетой 630×630 мм и конусом No. 50 под тяжёлую серийную обработку. Заготовка крупнее, чем у NHX 5500. DCG-концепция, прямая обратная связь 0,01 мкм, рапиды 60 м/мин.
Технические характеристики
- Рапиды
- до 60 м/мин
- Ускорение
- до 1,2 g
- Тип станка
- Горизонтальный обрабатывающий центр (HMC), конус No. 50
- Размер паллеты
- 630×630 мм
- Система измерения
- прямая по линейкам, разрешение 0,01 мкм
- Шпиндельный конус
- No. 50 (SK50 / HSK-A100)
- Система управления
- SIEMENS SINUMERIK 840D solutionline или MAPPS на FANUC
Подробное описание
NHX 6300 - следующая ступень после NHX 5500 с увеличенной паллетой 630×630 мм. Построен под серийное производство крупных деталей из труднообрабатываемых материалов - сталь, титан, жаропрочные сплавы. Конус No. 50 даёт жёсткий интерфейс "шпиндель-инструмент" под тяжёлую черновую обработку. Паллета 630×630 мм - стандарт для тяжёлого машиностроения, позволяет крепить крупногабаритные приспособления и несколько заготовок одновременно.
Концепция DCG (Driven at the Center of Gravity) - симметричный привод от центра тяжести оси для снижения вибраций. Ступенчатые направляющие по оси X под высокой нагрузкой. 3-точечная опора без спецфундамента. Прямая обратная связь по линейкам с разрешением 0,01 мкм.
Опционально - прямоприводной стол (DirectDrive) до 100 об/мин для 4-осевой обработки с индексацией B-оси. Рапиды до 60 м/мин, ускорение до 1,2 g. Паллетная автоматизация - RPS до 21 паллеты или CPP pool под конфигурации с несколькими машинами.
Система управления - SIEMENS SINUMERIK 840D solutionline или MAPPS на FANUC. 3D-симуляция цикла до запуска в металл - особенно важна при 4-осевой обработке, чтобы проверить отсутствие столкновений.
Кому подходит: серийным производствам крупногабаритных деталей, где паллеты 500×500 мм (NHX 5500) уже недостаточны для крепления приспособления или нескольких заготовок одновременно. Для тяжелонагруженной номенклатуры - корпусы редукторов, крупные фланцы, корпусы насосов из стали и титана.
