INH 63

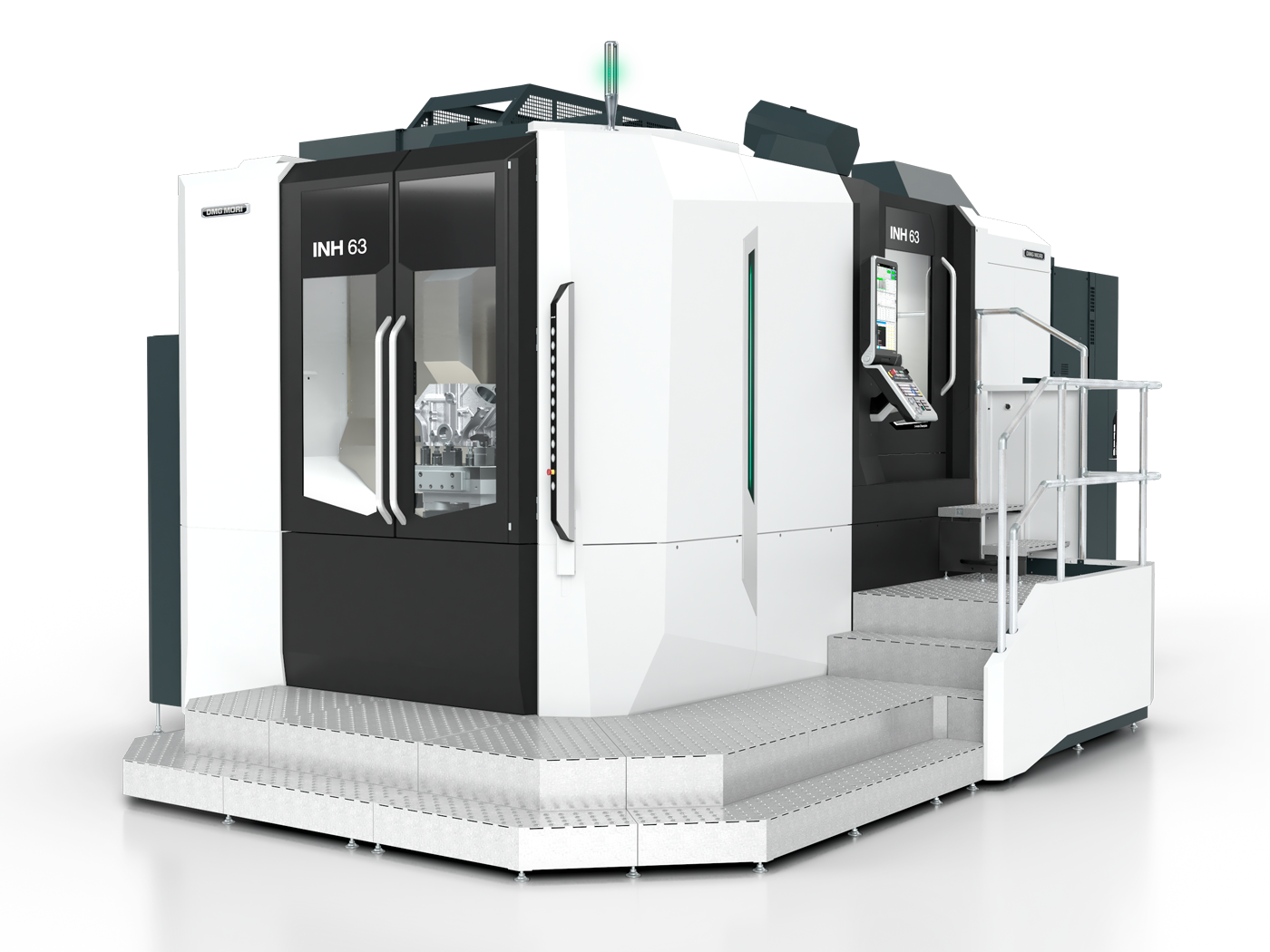

Горизонтальный обрабатывающий центр DMG MORI INH 63. Ходы 1050×1100×1050 мм (кубическая зона), паллета 630×630 мм, заготовка Ø до 1070 мм, до 1000 кг. Шпиндель powerMASTER до 1414 Нм (опция High Torque), гарантия 36 месяцев без ограничения часов. Совместимость паллет с NH 6300 DCG и NHX 6300.
Технические характеристики
- Ход оси X
- 1050 мм
- Ход оси Y
- 1100 мм
- Ход оси Z
- 1050 мм
- Стандарт
- 12000 об/мин, 808 Нм, 85 кВт (10% ПВ)
- In-Machine Coolant
- 2 частотно-регулируемых насоса (стандарт)
- Тип станка
- Горизонтальный обрабатывающий центр, паллетная система
- Опция High-Speed
- 549 Нм
- Конструкция
- сдвоенные ШВП на X/Y/Z, наклонная колонна
- Опция High Torque
- 1414 Нм
- Автоматизация
- - LPP паллетная система до 99 паллет
- Размер паллеты
- 630×630 мм (универсальная)
- Система управления
- MAPPS на FANUC
- 5-осевая способность
- Ø 1070×1300 мм, 1500 кг (без оси A)
- Гарантия на шпиндель
- 36 месяцев без ограничения часов
- Совместимость паллеты
- NH 6300 DCG, NHX 6300, INH 63
- Максимальный вес заготовки
- 1000 кг
- Максимальная высота заготовки
- 1000 мм
- Максимальный диаметр заготовки
- 1070 мм
Подробное описание
INH 63 - горизонтальный обрабатывающий центр для партионного производства с паллетной системой. Построен под многостороннюю обработку кубических деталей и сложных корпусных компонентов с тяжёлым резом. Базовая платформа для автоматизированных ячеек с паллетным хранилищем.
Рабочая зона - кубическая 1050×1100×1050 мм. Паллета 630×630 мм - стандартная, совместимая с NH 6300 DCG, NHX 6300 и INH 63. Это критично: одна и та же оснастка и паллеты работают на разных поколениях станков DMG MORI. Для цеха со смешанным парком - прямой выигрыш по унификации приспособлений. Заготовка Ø до 1070 мм, высота до 1000 мм, масса до 1000 кг.
5-осевая способность: Ø 1070×1300 мм, до 1500 кг без использования оси A. Для сложных контурных деталей и крупногабаритных заготовок с 5-сторонней обработкой в одной установке. На горизонтальной машине это экономит на переустановке и втором станке.
Шпиндель powerMASTER - три варианта под разные задачи. Стандартный: 12000 об/мин, 808 Нм, 85 кВт при 10% ПВ - универсальная обработка. Опция High-Speed: 549 Нм - высокоскоростное фрезерование. Опция High Torque: 1414 Нм - тяжёлое резание труднообрабатываемых материалов. На все три варианта - гарантия 36 месяцев без ограничения часов работы. Это показатель ресурса шпинделя промышленного класса.
Конструкция - высокожёсткая. Сдвоенные шарико-винтовые пары на осях X, Y, Z - симметричная схема под нагрузку, как у DCG-машин. Наклонная колонна - оптимизация доступа инструмента к заготовке и отвода стружки. На горизонтальной компоновке стружка падает вниз из зоны реза - чище рабочая зона, стабильнее процесс.
Управление - MAPPS на FANUC. Передовая автоматизация: LPP (Linear Pallet Pool) паллетная система до 99 паллет для массового производства - безостановочная работа при частой смене номенклатуры. MATRIS - робот-манипулятор без программирования, для упрощённой интеграции загрузки-выгрузки. zero-sludge COOLANT pro - система СОЖ с большим вертикальным баком, без образования шлама, чистая рабочая среда. In-Machine Coolant - два частотно-регулируемых высокоэффективных насоса в стандарте.
INH 63 - машина для партионного производства кубических деталей с тяжёлым резом и автоматизацией. Альтернатива вертикальным VMC, когда нужна горизонтальная компоновка под лучшие условия стружкоудаления и паллетную систему.
Кому подходит: партионным производствам кубических деталей (автокомпоненты, корпуса насосов и редукторов, гидравлика), где нужна горизонтальная компоновка, совместимость паллет с существующим парком DMG MORI и готовность к LPP/MATRIS для автоматизации массового производства.
