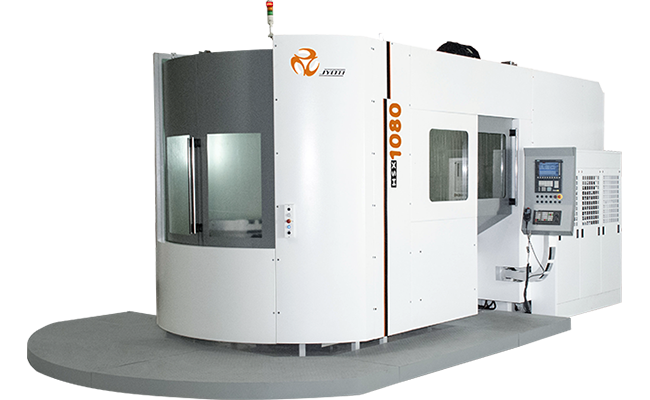

HSX Series
HSX Series - высокопроизводительные горизонтальные обрабатывающие центры с электрошпинделем BT-50 10000 об/мин 30 кВт и прямым приводом поворотного стола с технологией TRIM для прецизионного индексирования.
Технические характеристики
- Тип
- поворот 180°
- Длина
- 9090 мм
- Масса
- ~22000 кг
- Высота
- 3700 мм
- Ширина
- 5550 мм
- Ход по оси X
- 1100 мм
- Ход по оси Y
- 900 мм
- Ход по оси Z
- 1000 мм
- Тип привода
- электрошпиндель (моторизованный)
- Размер T-паза
- 5 × 18 × 100 мм
- Мощность (Fanuc)
- 26 кВт (опция 30 кВт)
- Размер палеты
- 630 × 630 мм
- Мощность (Siemens)
- 26 кВт (опция 30 кВт)
- Повторяемость
- ±0,007 мм
- Конус шпинделя
- BT-50
- Рабочая подача
- 10 м/мин
- Поворотный стол
- прямой привод с технологией TRIM
- Время смены палет
- 25 секунд
- Быстрая траверса (X/Y/Z)
- 40 м/мин
- Максимальная скорость
- 10000 об/мин (опция 6000 об/мин)
- Время смены инструмента
- 3,5 секунды
- Вместимость инструментов
- 40
- Максимальная высота детали
- 1150 мм
- Максимальный диаметр детали
- 1000 мм
- Максимальная грузоподъемность
- 1100 кгс
- Максимальная длина инструмента
- 350 мм
- Максимальная масса инструмента
- 20 кг
- Максимальный диаметр инструмента
- 125 мм (250 мм регулируемо при пустых карманах)
- Неопределенность позиционирования
- ±0,015 мм
Подробное описание
Серия HSX представляет собой платформу высокопроизводительных горизонтальных обрабатывающих центров, объединяющую лучшие мировые конструктивные решения и оптимизированную для многосторонней прецизионной обработки крупных корпусных деталей с требованиями высокой точности индексирования.
Прямой привод поворотного стола с технологией TRIM (в отличие от традиционного червячного редуктора) обеспечивает превосходную точность индексирования и исключает мертвый ход, что критично для прецизионной многосторонней обработки сложных корпусных деталей.
Высокоскоростной электрошпиндель BT-50 с максимальной скоростью 10000 об/мин (опция 6000 об/мин) и мощностью до 30 кВт обеспечивает универсальность - от высокоскоростной обработки алюминиевых корпусов до тяжелой обработки чугунных и стальных компонентов с высоким крутящим моментом.
Автоматический сменщик палет с поворотом на 180° и временем смены 25-40 секунд обеспечивает непрерывную работу. Опциональная система 6-палетной автоматизации позволяет организовать безлюдное производство с максимальной утилизацией шпинделя.
40-инструментальный цепной сменщик с временем смены 3,5 секунды позволяет использовать широкий спектр инструмента массой до 20 кг и длиной до 350 мм. Прецизионные роликовые линейные направляющие обеспечивают точность позиционирования ±0,015 мм.
Усовершенствованная конструкция системы удаления стружки и возможность подключения гидравлического зажима обеспечивают производительную работу. Серия включает три модели: HSX 860 (палета 630×630 мм, ход X 1100 мм, грузоподъемность 1100 кгс), HSX 1080 (палета 800×800 мм, ход X 1400 мм, грузоподъемность 1500 кгс), HSX 1210 (палета 1000×1000 мм, ход X 1700 мм, грузоподъемность 2500 кгс).
Кому подходит: предприятиям, выпускающим крупные корпусные детали весом до 2500 кгс (блоки цилиндров, корпуса редукторов, энергетические узлы), которым нужна прецизионная многосторонняя обработка с индексированием без мёртвого хода. Прямой привод стола TRIM и опция 6-палетной автоматизации окупаются при сериях от десятков деталей в месяц. Для мелких корпусных деталей достаточно базовой серии HX.
