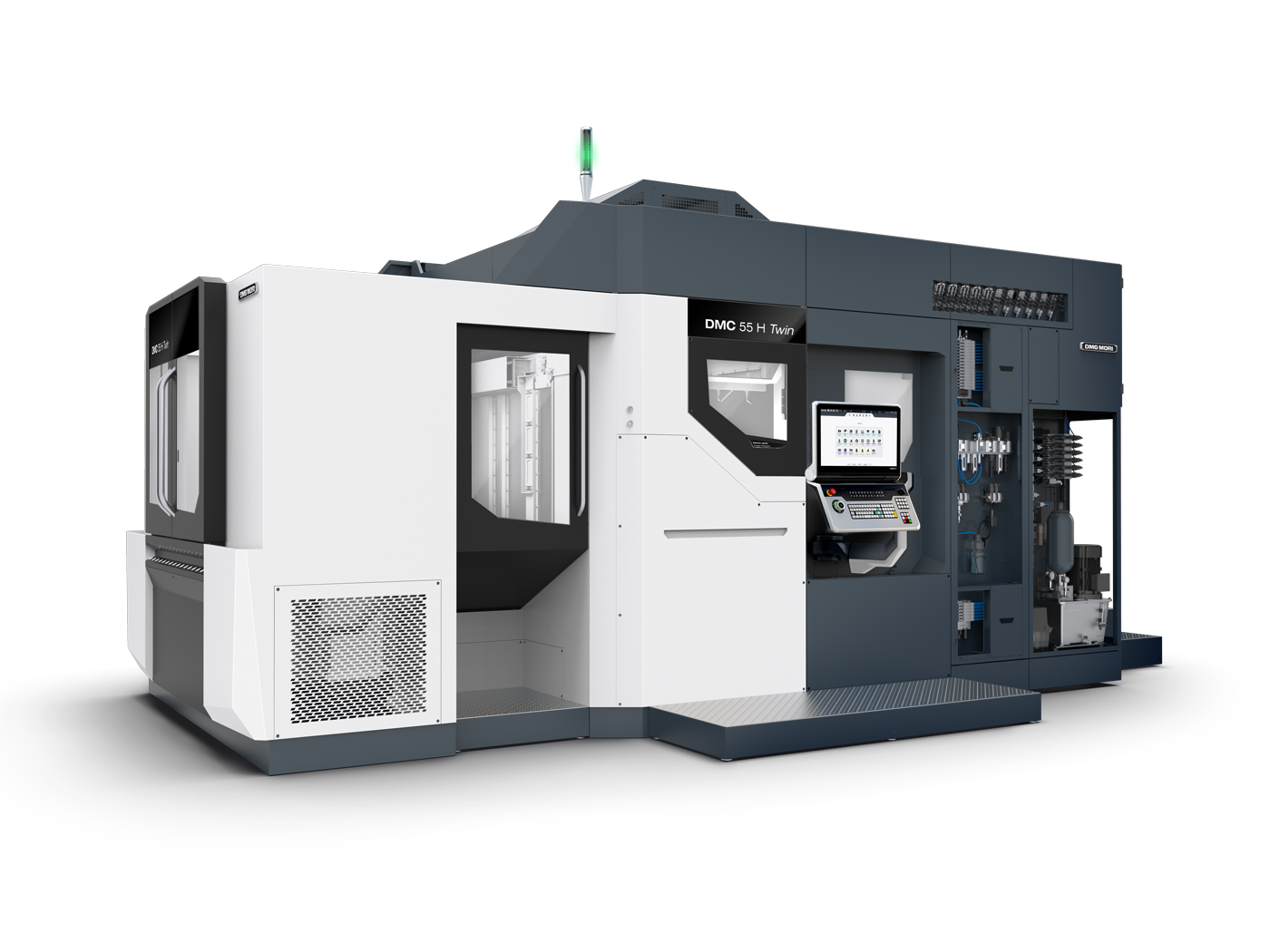

DMC 55 H Twin
Двухшпиндельный горизонтальный обрабатывающий центр DMG MORI серии Twin. Ходы X/Y/Z 580/750/500 мм, заготовка Ø до 630 мм и массой до 400 кг. Два шпинделя работают на разных паллетах синхронно - удвоенная производительность. Магазин до 214 инструментов на шпиндель, смена 2,9 с. Управление SIEMENS SINUMERIK ONE.
Технические характеристики
- Ход оси X
- 580 мм
- Ход оси Y
- 750 мм
- Ход оси Z
- 500 мм
- Ускорение
- X 7 м/с², Y 10 м/с², Z 8 м/с²
- Тип станка
- Двухшпиндельный горизонтальный обрабатывающий центр (Twin)
- Панель оператора
- ERGOline X 24" мультитач
- Система управления
- SIEMENS SINUMERIK ONE + CELOS X
- Количество шпинделей
- 2 (синхронизация Syncmot)
- Магазин инструментов
- до 214 инструментов на шпиндель (wheel-магазин)
- Время смены инструмента
- 2,9 с chip-to-chip
- Точность позиционирования
- 5 мкм
- Максимальная длина заготовки
- 750 мм
- Максимальная масса заготовки
- 400 кг
- Максимальная высота заготовки
- 500 мм
- Максимальная ширина заготовки
- 580 мм
- Максимальный диаметр заготовки
- 630 мм
Подробное описание
DMC 55 H Twin - двухшпиндельный горизонтальный обрабатывающий центр серии Twin. Главное отличие от стандартного DMC 55 H - два шпинделя, работающие на разных паллетах одновременно. На серийном производстве это удваивает производительность: пока один шпиндель обрабатывает деталь на паллете A, второй работает на паллете B. Заготовка Ø до 630 мм, высота до 500 мм, длина до 750 мм, ширина до 580 мм, масса до 400 кг. Рабочая зона: X 580 мм, Y 750 мм, Z 500 мм.
Система Twin с технологией Syncmot - синхронизация шпинделей друг с другом для координированной работы. Можно обрабатывать две одинаковые заготовки параллельно, или две разные операции одновременно. Для серийного производства с длинными циклами это даёт прямой выигрыш по времени цикла без покупки второго станка.
Магазин инструментов - масштабируемый wheel-магазин до 214 инструментов на шпиндель. Смена инструмента 2,9 с chip-to-chip. На длинных техпроцессах с большим набором инструментов снимает переналадку. Ускорение 7 м/с² по X, 10 м/с² по Y, 8 м/с² по Z - динамичные перемещения обоих шпинделей.
Точность позиционирования 5 мкм - удерживается на обоих шпинделях. Система управления SIEMENS SINUMERIK ONE под координацию двух шпинделей. Программная платформа CELOS X, панель ERGOline X 24" мультитач.
Кому подходит: серийным производствам с длинными циклами, где переход с одношпиндельного HMC на Twin-версию даёт удвоение производительности без покупки второго станка и расширения производственной площади. Для деталей среднего габарита с большим набором инструментов в техпроцессе.
