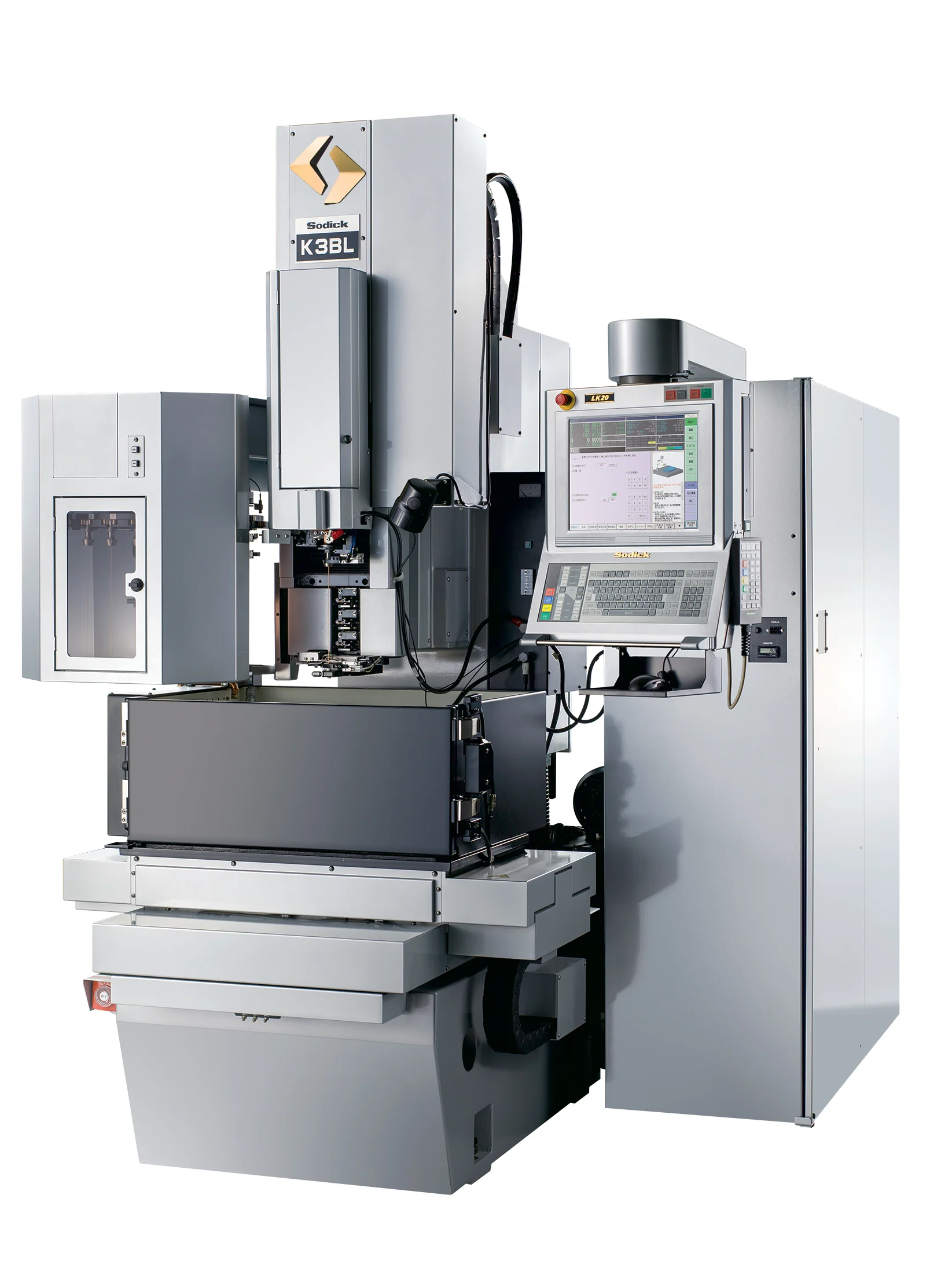

Sodick K3BL
Электроэрозионный станок Sodick K3BL для сверления отверстий малого диаметра с линейными двигателями. Ход 300 x 200 x 300 мм, стол 600 x 300 мм, заготовка до 300 кг. Контроллер LK20, под серийный прожиг стартовых отверстий и каналов охлаждения.
Технические характеристики
- Серия
- K
- Тип станка
- Электроэрозионный станок для сверления отверстий малого диаметра (Small Hole EDM)
- Диэлектрик
- Деионизированная вода
- Контроллер
- LK20
- Тип привода
- Линейные двигатели
- Размер стола
- 600 x 300 мм
- Производитель
- Sodick Co., Ltd. (Япония)
- Диаметр электрода
- от 0,15 мм (стандарт) до 3,0 мм (трубчатый)
- Габариты станка (Ш x Г x В)
- 1130 x 1645 x 2360 мм
- Перемещение по осям (X x Y x Z)
- 300 x 200 x 300 мм
- Максимальная масса заготовки
- 300 кг
Подробное описание
K3BL - электроэрозионный станок для сверления отверстий малого диаметра с линейным приводом. Построен под серийный прожиг стартовых отверстий под проволочную резку, каналов охлаждения в пресс-формах и глубоких отверстий в труднообрабатываемых материалах. Закрывает промежуток между компактным K1BL и высокопроизводительным K4HL: увеличенный по сравнению с K1BL формат при сохранении линейного привода.
Рабочая зона 300 x 200 x 300 мм под средние детали и плиты. Стол 600 x 300 мм под закрепление вытянутых деталей, плит штампов и протяженных заготовок. Заготовка до 300 кг. Габариты станка 1130 x 1645 x 2360 мм - компактная компоновка под инструментальный цех и серийное производство.
Линейный привод дает быстрый отклик на подачу и jump-функцию - продукты эрозии вымываются из отверстия без задержек. Качество стенок стабильнее, чем у сервопривода с шариковой передачей. Электроды - трубчатые, от 0,15 мм в стандарте, до 3,0 мм верхний диапазон. Деионизированная вода как диэлектрик - без нагрева детали, без заусенцев, без электролитической коррозии.
Контроллер LK20 - специализированный CNC-блок под линейный привод, программирование последовательностей отверстий по координатам и мониторинг процесса. Управление через стойку Sodick.
K3BL полезен при производстве пресс-форм, штампов, компонентов энергетики и аэрокосмических деталей, где нужны стартовые отверстия под проволочную резку, каналы охлаждения или глубокие отверстия в труднообрабатываемых материалах на серийных партиях.
Кому подходит: серийным инструментальным производствам и цехам энергетического/аэрокосмического профиля, где нужен линейный привод под стабильный прожиг отверстий малого диаметра на партиях с повышенными требованиями к повторяемости.
