Станки для сверления малых отверстий ЭЭО Small Hole EDM
Электроэрозионные станки сверления малых отверстий (Small Hole EDM) AGEMA, Sodick и CHARMILLES - специализированное оборудование для прошивки отверстий диаметром от 0,05 мм в любых токопроводящих материалах независимо от твёрдости.
Найдено товаров: 10

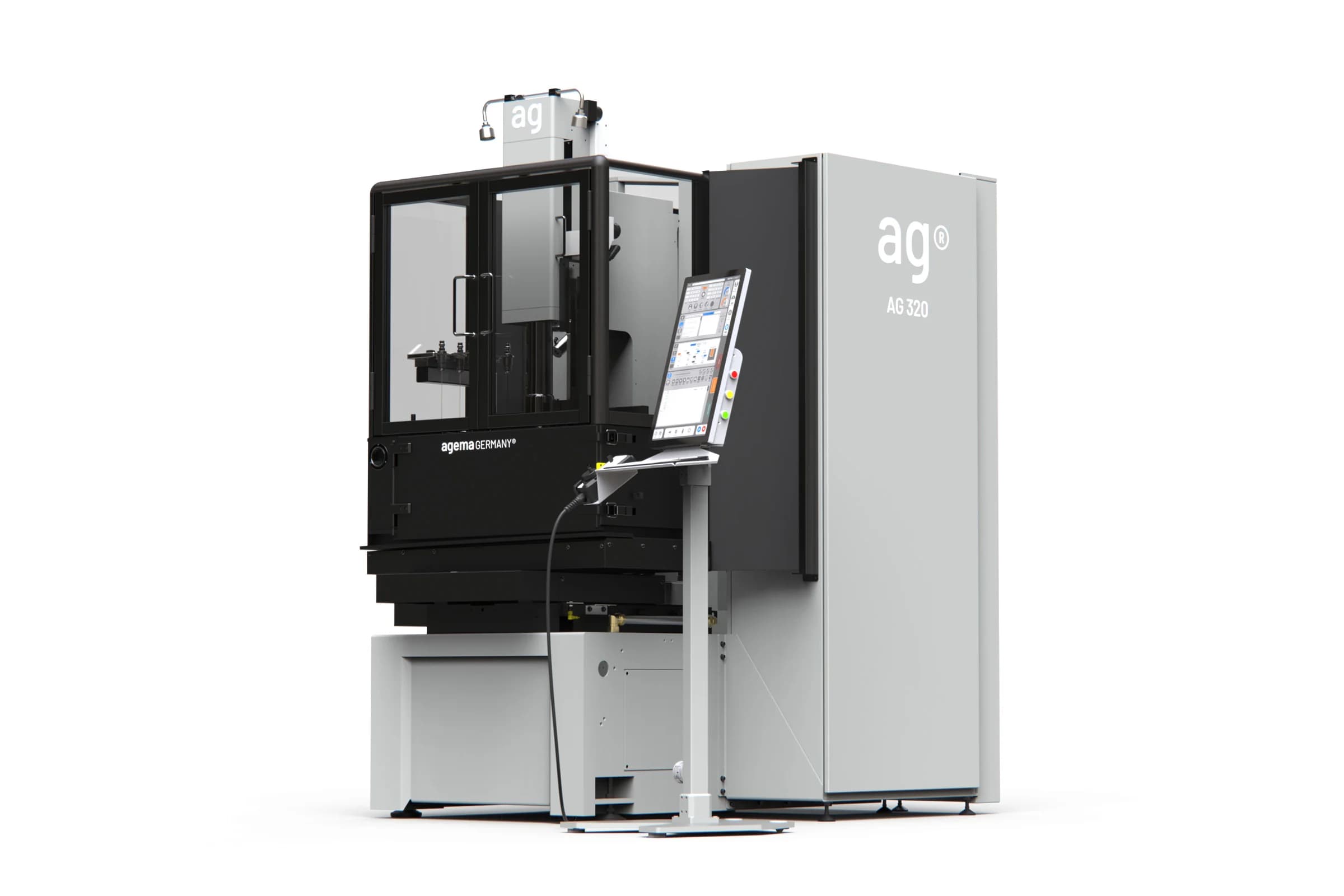

Под заказAGEMA AG 320
Станки для сверления малых отверстий ЭЭО Small Hole EDM
AGEMA AG 320 (ранее AG320) - немецкий электроэрозионный сверлильный станок серии Premium. Рабочая зона 300×200 мм, ход по Z 280 мм, минимальный диаметр электрода 0,05 мм, скорость в стали до 50 мм/мин, соотношение глубина/диаметр 300:1.
Под заказAGEMA AG 320 Classic
Станки для сверления малых отверстий ЭЭО Small Hole EDM
AGEMA AG 320 Classic - базовый EDM-сверлильный станок серии Classic с рабочей зоной 300×200 мм и ходом Z 280 мм. Диаметр электрода 0,2-10,0 мм, скорость в стали до 25 мм/мин, соотношение 150:1, давление промывки 80 бар, точность 0,02 мм.
Под заказAGEMA AG 430
Станки для сверления малых отверстий ЭЭО Small Hole EDM
AGEMA AG 430 (ранее AG430) - старшая модель серии Premium с расширенной рабочей зоной 400×300 мм, ходом по Z 400 мм и 8/40-позиционным магазином электродов с автоматической заменой направляющих.
Под заказAGEMA AG 430 Classic
Станки для сверления малых отверстий ЭЭО Small Hole EDM
AGEMA AG 430 Classic - базовый EDM-сверлильный станок серии Classic с расширенной рабочей зоной 400×300 мм и ходом Z 400 мм. Диаметр электрода 0,2-10,0 мм, скорость в стали до 25 мм/мин, соотношение 150:1, масло, 0,02 мм.
Под заказCHARMILLES DRILL E 300
Станки для сверления малых отверстий ЭЭО Small Hole EDM
Электроэрозионный супердрель CHARMILLES DRILL E 300 для стартовых, охлаждающих и труднодоступных отверстий диаметром 0,3-3 мм и глубиной до 200 мм.
Под заказSodick K1BL
Станки для сверления малых отверстий ЭЭО Small Hole EDM
Компактный электроэрозионный станок Sodick K1BL для сверления отверстий с линейными двигателями. Ход 120 x 150 x 300 мм, стол 200 x 250 мм, заготовка до 50 кг. Под микроотверстия и стартовые отверстия для проволочной резки.

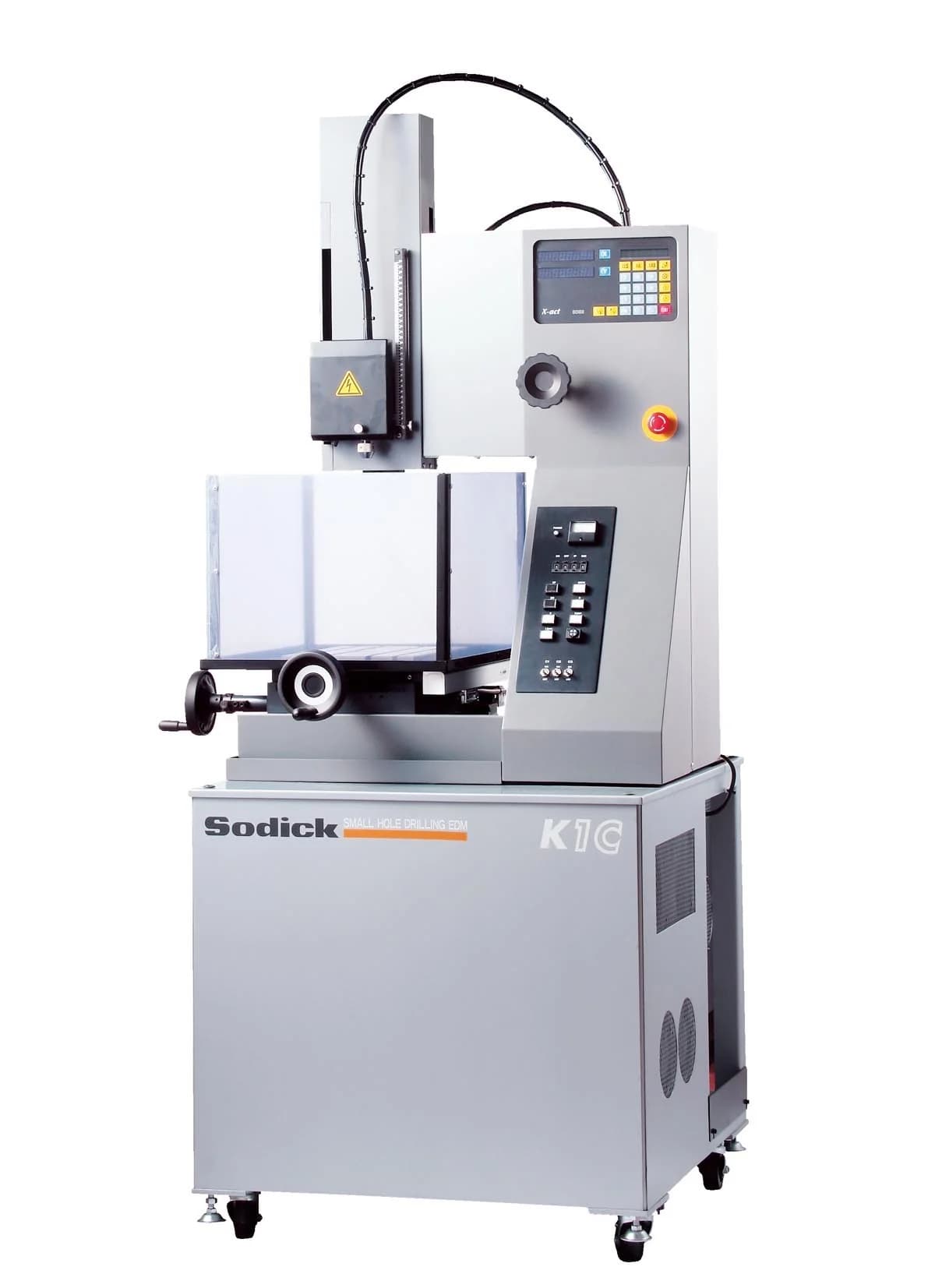

Под заказSodick K1C
Станки для сверления малых отверстий ЭЭО Small Hole EDM
Компактный электроэрозионный станок Sodick K1C для сверления малых отверстий с ручным управлением. Ход 200 x 300 x 300 мм, стол 250 x 350 мм, заготовка до 100 кг, масса станка 550 кг. Трубчатый электрод 0,25-3,0 мм, диэлектрик - вода.
Под заказSodick K3BL
Станки для сверления малых отверстий ЭЭО Small Hole EDM
Электроэрозионный станок Sodick K3BL для сверления отверстий малого диаметра с линейными двигателями. Ход 300 x 200 x 300 мм, стол 600 x 300 мм, заготовка до 300 кг. Контроллер LK20, под серийный прожиг стартовых отверстий и каналов охлаждения.

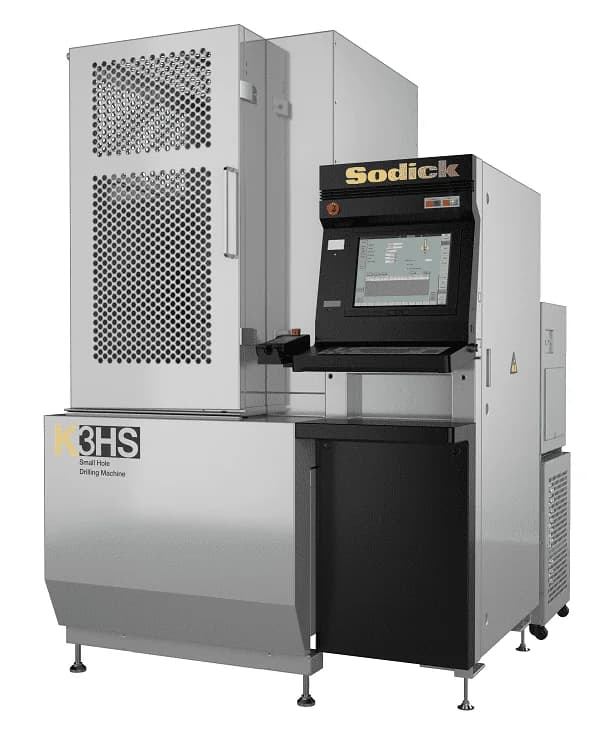

Под заказSodick K3HS
Станки для сверления малых отверстий ЭЭО Small Hole EDM
Электроэрозионный станок Sodick K3HS для сверления отверстий с ЧПУ. Ход 300 x 400 x 300 мм (W - 230 мм), стол 480 x 790 мм, заготовка до 300 кг. Контроллер LK2, шпиндель с подачей диэлектрика через электрод, электрод 0,25-3,0 мм.

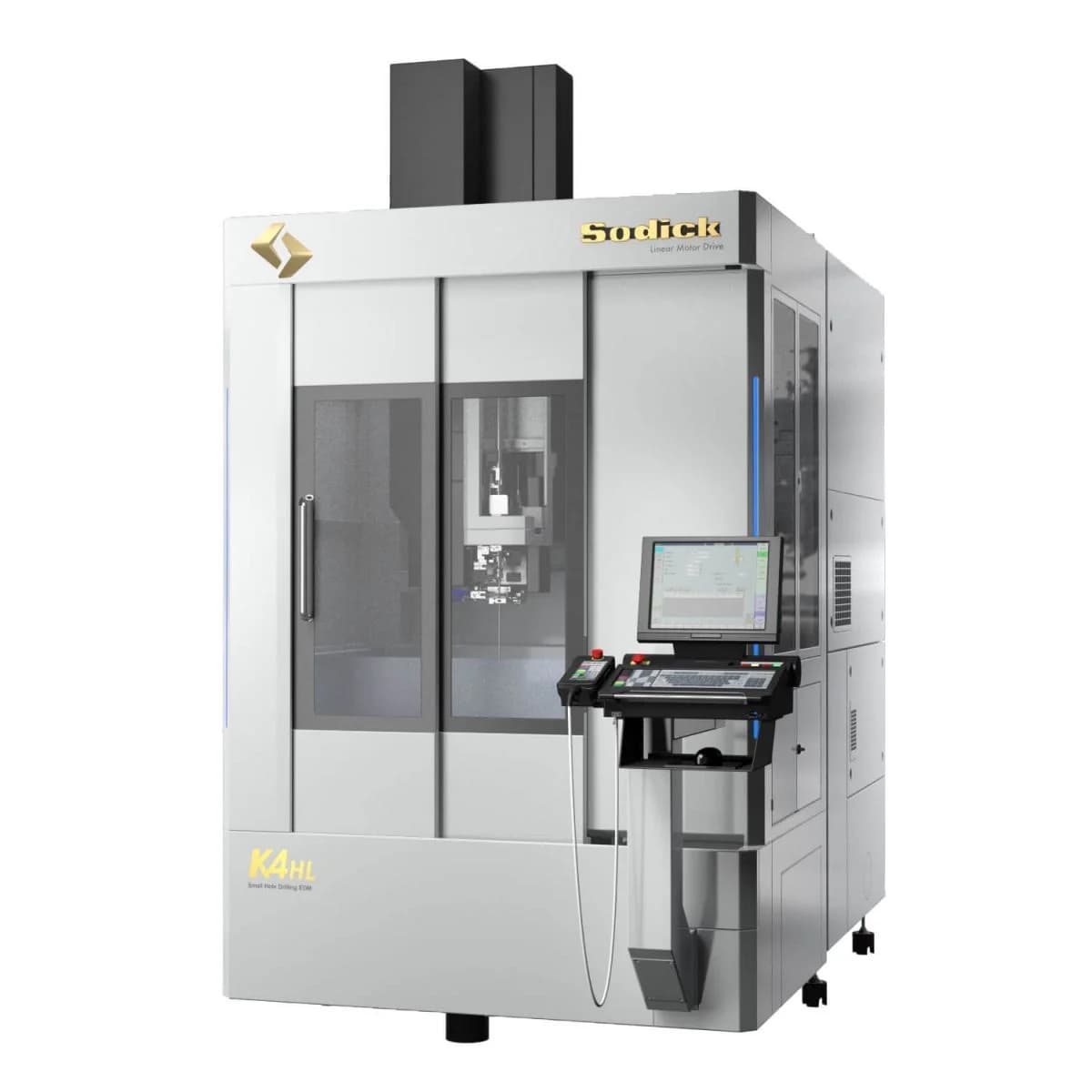

Под заказSodick K4HL
Станки для сверления малых отверстий ЭЭО Small Hole EDM
Высокопроизводительный электроэрозионный станок Sodick K4HL для сверления отверстий с линейными двигателями на всех осях. Ход 400 x 300 x 500 мм, стол 750 x 650 мм, заготовка до 500 кг. Блок питания SPK, 5-осевое ЧПУ, 10-летняя гарантия точности.
Подробное описание
Станки электроэрозионного сверления малых отверстий (EDM start-hole drilling / small-hole EDM) используют принцип электрической эрозии для сверления отверстий диаметром от 0,05 мм до нескольких миллиметров в токопроводящих материалах любой твёрдости - закалённой стали, твёрдом сплаве, нержавеющей стали, титане и жаропрочных суперсплавах. В отличие от механического сверления, EDM-процесс не создаёт механических усилий и пригоден для хрупких и тонкостенных деталей.
AGEMA Germany GmbH (Штраубенхардт, Германия) производит Premium-серию EDM-станков AG320 и AG430 (включая Classic-варианты), сочетающих в одном корпусе функции прошивного EDM и электроэрозионного сверления отверстий. AG320 - стандартная рабочая зона; AG430 - расширенная рабочая зона с 40-позиционным магазином электродов. Оба станка используют масляный диэлектрик, обеспечивающий до 6 раз более высокую скорость обработки по сравнению с водяными машинами при малых диаметрах. Скорость сверления в стали - до 50 мм/мин, в твёрдом сплаве - до 12 мм/мин, коэффициент глубина/диаметр - до 300:1.
Sodick (Йокогама, Япония) производит K-серию с цифровым управлением и точным позиционированием: K1C - универсальный высокоточный сверлильный EDM, K1BL - компактный вариант с линейными моторами, K3HS и K3BL - решения для серийного производства стартовых отверстий, K4HL - флагманская модель с автоматизацией и расширенной рабочей зоной.
CHARMILLES DRILL E 300 добавляет текущий GF small-hole: электрод 0,3-3 мм с fine options 0,10/0,15/0,20 мм, глубина сверления до 200 мм, ход 300 x 200 x 300 мм, генератор 30 A и pump pressure 70 bar. Машина особенно полезна для стартовых отверстий под Wire EDM, охлаждающих отверстий в аэрокосмических и энергетических деталях, а также hard-to-reach positions.
Применение: формирование стартовых отверстий для проволочной EDM-обработки, сверление охлаждающих каналов в турбинных лопатках и соплах, производство форсунок, прецизионное микросверление в авиационных и медицинских компонентах.
