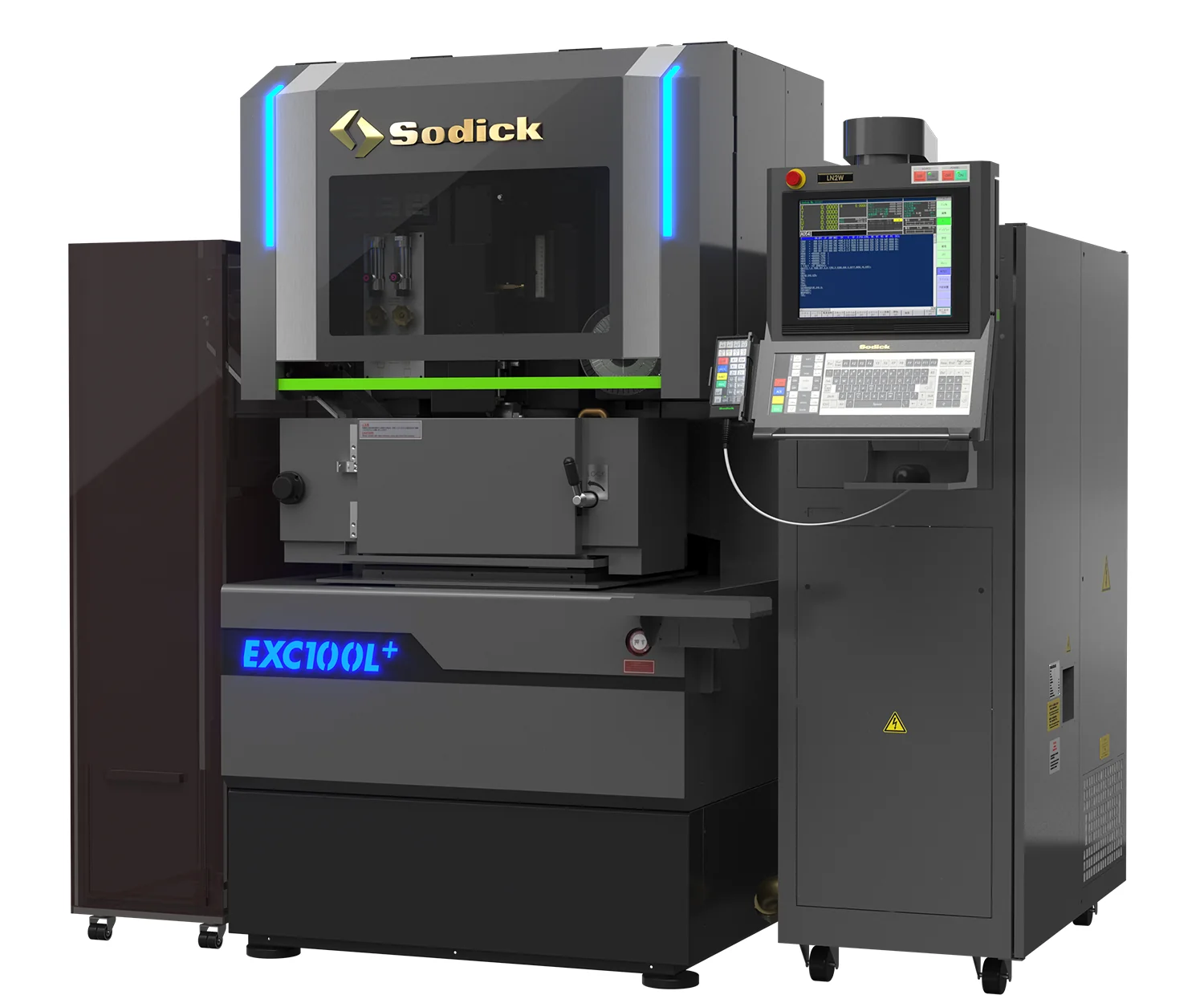

Sodick EXC100L+
Sodick EXC100L+ - микро-проволочно-вырезной ЭЭО для сверхмалых деталей. Рабочий ход 100 x 120 x 100 мм, нагрузка на стол 10 кг, проволока Ø 0,02-0,10 мм. Точность шага в пределах ±0,5 мкм, шероховатость до Ra 0,041 мкм.
Технические характеристики
- Серия
- EXC (Extreme Precision)
- Тип станка
- Микро-проволочно-вырезной электроэрозионный станок
- Диэлектрик
- Масло
- Тип привода
- Безвинтовой линейный с керамическим воздушным слайдером
- Производитель
- Sodick Co., Ltd. (Япония)
- Гарантия точности
- 10 лет на линейные приводы
- Диаметр проволоки
- 0,02 - 0,10 мм
- Рабочий ход (X x Y x Z)
- 100 x 120 x 100 мм
- Система управления
- Sodick LN-серии
- Точность шага/диаметра
- в пределах ±0,5 мкм
- Автозаправка проволоки
- совместима с Ø 0,02 мм
- Шероховатость поверхности
- до Ra 0,041 мкм (Rz 0,309 мкм)
- Максимальная масса заготовки
- 10 кг
- Минимальное разрешение перемещения
- нанометрового класса (~10 нм)
Подробное описание
EXC100L+ - флагманский микро-проволочно-вырезной станок Sodick для нанопрецизионной электроэрозионной обработки, где стандартные Wire EDM избыточны по габариту и недостаточно удобны для тонкой проволоки. Применяется для микропуансонов, микроформ, контактных элементов, медицинских деталей, компонентов электроники и высокоточных лабораторных задач.
Рабочий ход 100 x 120 x 100 мм и проволока Ø 0,02-0,10 мм позволяют работать с очень малыми контурами, тонкими перемычками и миниатюрными деталями. Нагрузка на стол 10 кг. Точность шага и диаметра отверстий в пределах ±0,5 мкм. Шероховатость до Ra 0,041 мкм (Rz 0,309 мкм) на проволоке Ø 0,05 мм TWS - фактически зеркальное качество на микроуровне.
EXC100L+ использует безвинтовую линейную систему привода с керамическим воздушным слайдером для предельной точности. Минимальное разрешение перемещения - нанометрового класса (порядка 10 нм). Автоматическая заправка проволоки совместима с электродами до Ø 0,02 мм.
Масляный диэлектрик. Sodick дает 10-летнюю гарантию на точность позиционирования. Система управления Sodick LN-серии с прямым импортом 3D CAD через модуль Q³vic.
Кому подходит: производствам микроэлектроники, оптики, часовых механизмов и медицинских имплантатов, высокоточным лабораториям и исследовательским центрам, где нужны нанопрецизионная резка и шероховатость ниже Ra 0,05 мкм на сверхтонкой проволоке.
