Проволочно-вырезные станки (Wire EDM)
Проволочно-вырезные станки (Wire EDM) - высокоточное оборудование для вырезания деталей сложной формы из токопроводящих материалов с помощью тонкой проволоки под напряжением. Обеспечивают микронную точность и зеркальную чистоту поверхности без механическо
Подробное описание
Проволочно-вырезные станки (Wire EDM) представляют собой высокотехнологичное оборудование, использующее принцип электрической эрозии для вырезания деталей сложного контура из токопроводящих материалов любой твердости. Тонкая проволока (диаметром 0.05-0.3 мм) из латуни или молибдена выполняет роль электрода, перемещаясь через заготовку и вырезая контур с точностью до 1-2 микрон.
Основные преимущества проволочно-вырезной обработки: обработка материалов любой твердости (закаленная сталь, карбид вольфрама, титан), отсутствие механического контакта и, следовательно, деформаций заготовки, точность позиционирования до 1 микрона, чистота поверхности Ra 0.1-0.3 мкм без дополнительной обработки, возможность вырезания сложнейших контуров включая острые внутренние углы, обработка деталей толщиной до 500-800 мм.
Проволочно-вырезные станки применяются в производстве пресс-форм и штампов, аэрокосмической промышленности, медицинской технике, производстве режущего инструмента, часовой промышленности и микромеханике. Современные Wire EDM станки оснащаются линейными приводами для максимальной точности позиционирования, системами автоматической заправки проволоки, технологиями вращения проволоки для улучшения качества поверхности.
В нашем каталоге представлены проволочно-вырезные станки от японского производителя Sodick - мирового лидера в области EDM технологий. Линейка включает компактные модели серии VN (VN400Q, VN600Q) для точных работ, универсальные серии ALC (ALC400G, ALC600G, ALC600GH, ALC400P, ALC600P, ALC800G, ALC800GH) с технологиями iGroove+ и iG+E для автоматической оптимизации параметров обработки, крупноформатные модели серии AQ (AQ900L, AQ1200L, AQ1500L) для деталей длиной до 1500 мм, а также прецизионную модель AP250L для ультравысокоточной вырезки.
Найдено товаров: 18

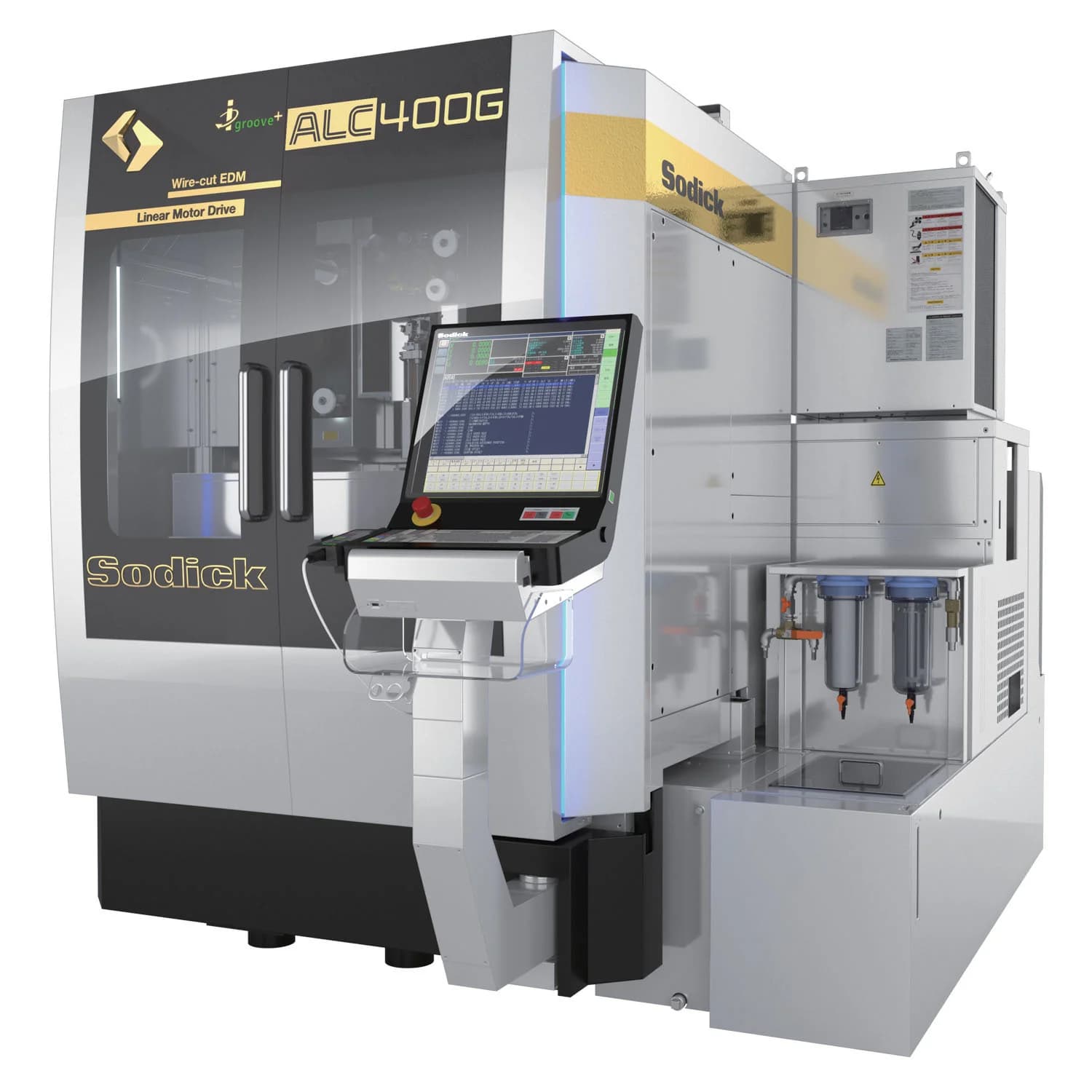

Sodick ALC400G iG+E
Sodick ALC400G iG+E - высокоточный проволочно-вырезной электроэрозионный станок с технологией iGroove Plus, генератором SPW и системой Digital PIKA W Plus. Перемещение 400x300x250 мм, конусная обработка до 25 градусов.

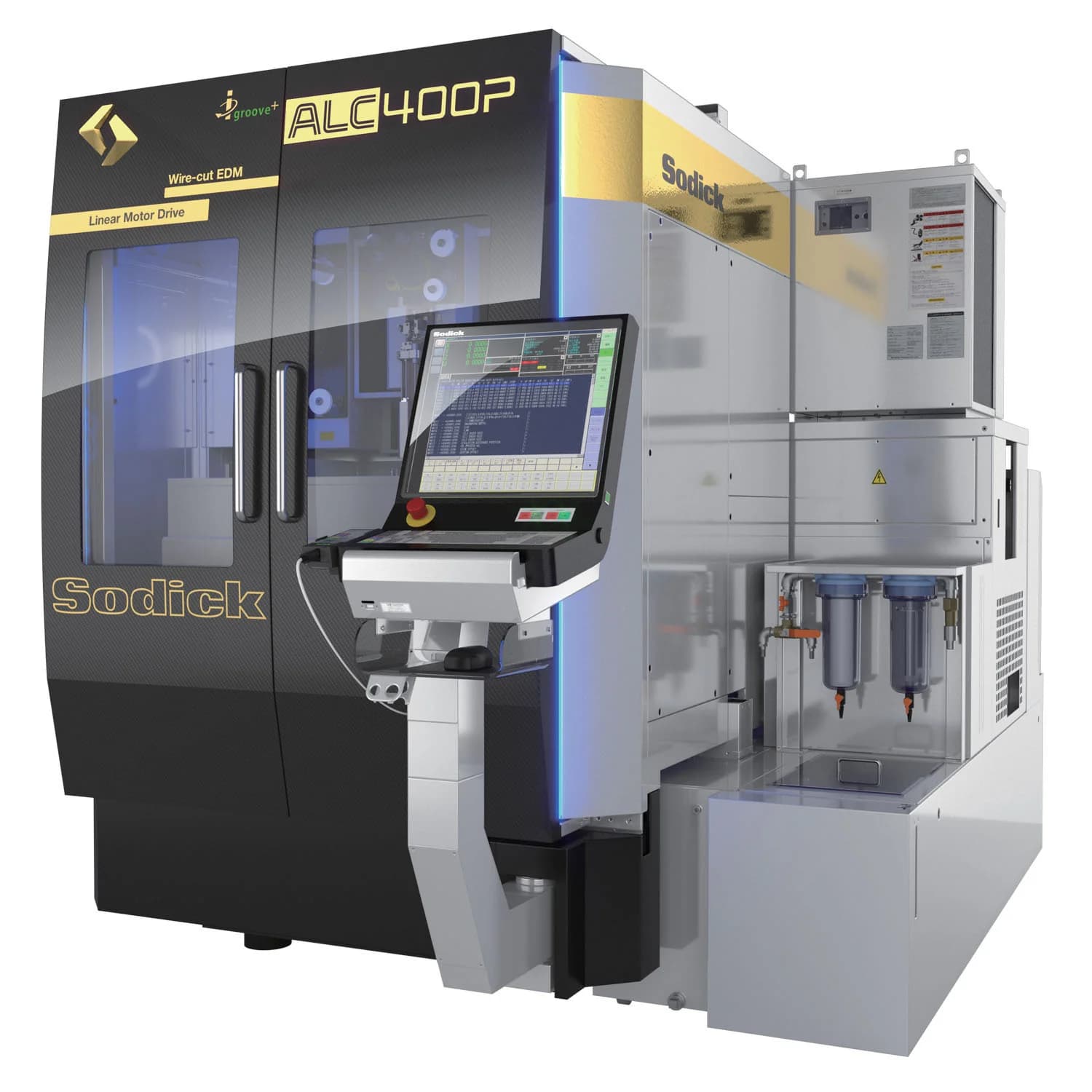

Sodick ALC400P iG+E
Sodick ALC400P iG+E - проволочно-вырезной электроэрозионный станок премиум-класса с механизмом вращения проволоки для чистовых проходов. Перемещение 400x300x250 мм, генератор SPW, четырехступенчатая фильтрация диэлектрика.

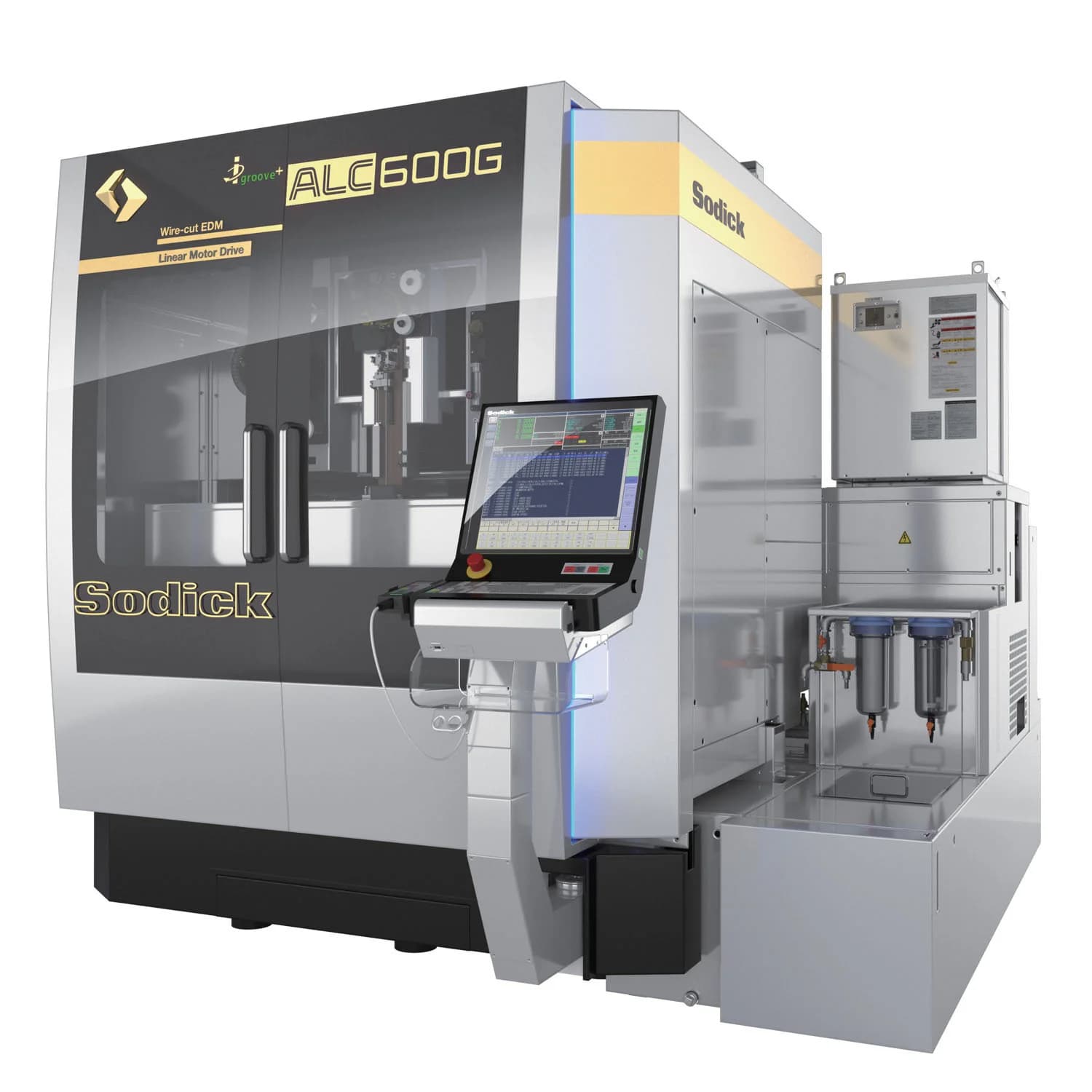

Sodick ALC600G iG+E
Sodick ALC600G iG+E - проволочно-вырезной электроэрозионный станок со стандартным ходом Z и технологией iGroove Plus. Перемещение 600x400x350 мм, масса заготовки до 1000 кг. Оснащен генератором SPW и UV-осями 150x150 мм.

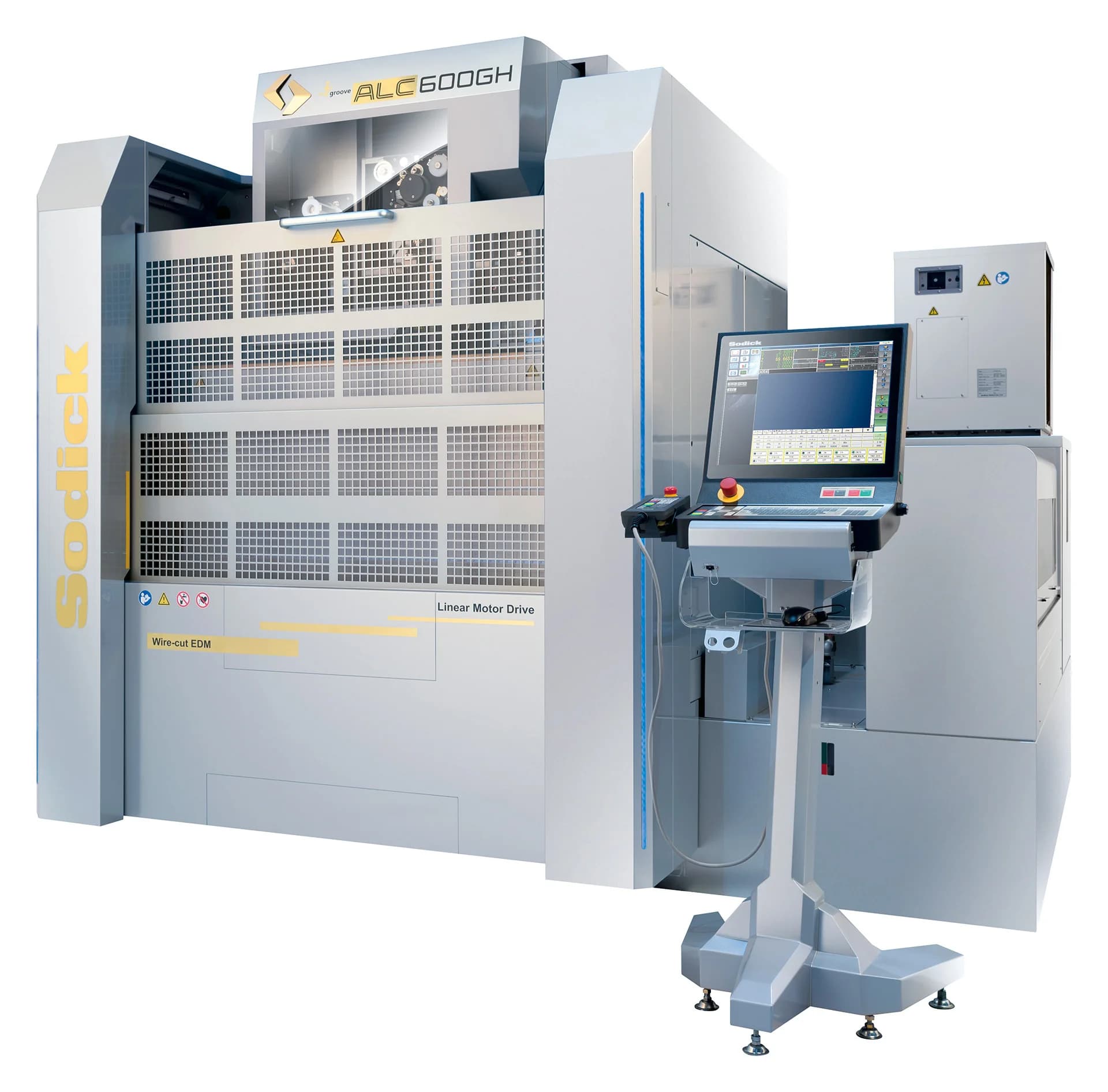

Sodick ALC600GH
Sodick ALC600GH - проволочно-вырезной электроэрозионный станок с увеличенным ходом по оси Z (500 мм). Перемещение 600x400x500 мм, масса заготовки до 1000 кг. Предназначен для обработки высоких деталей и пресс-форм.

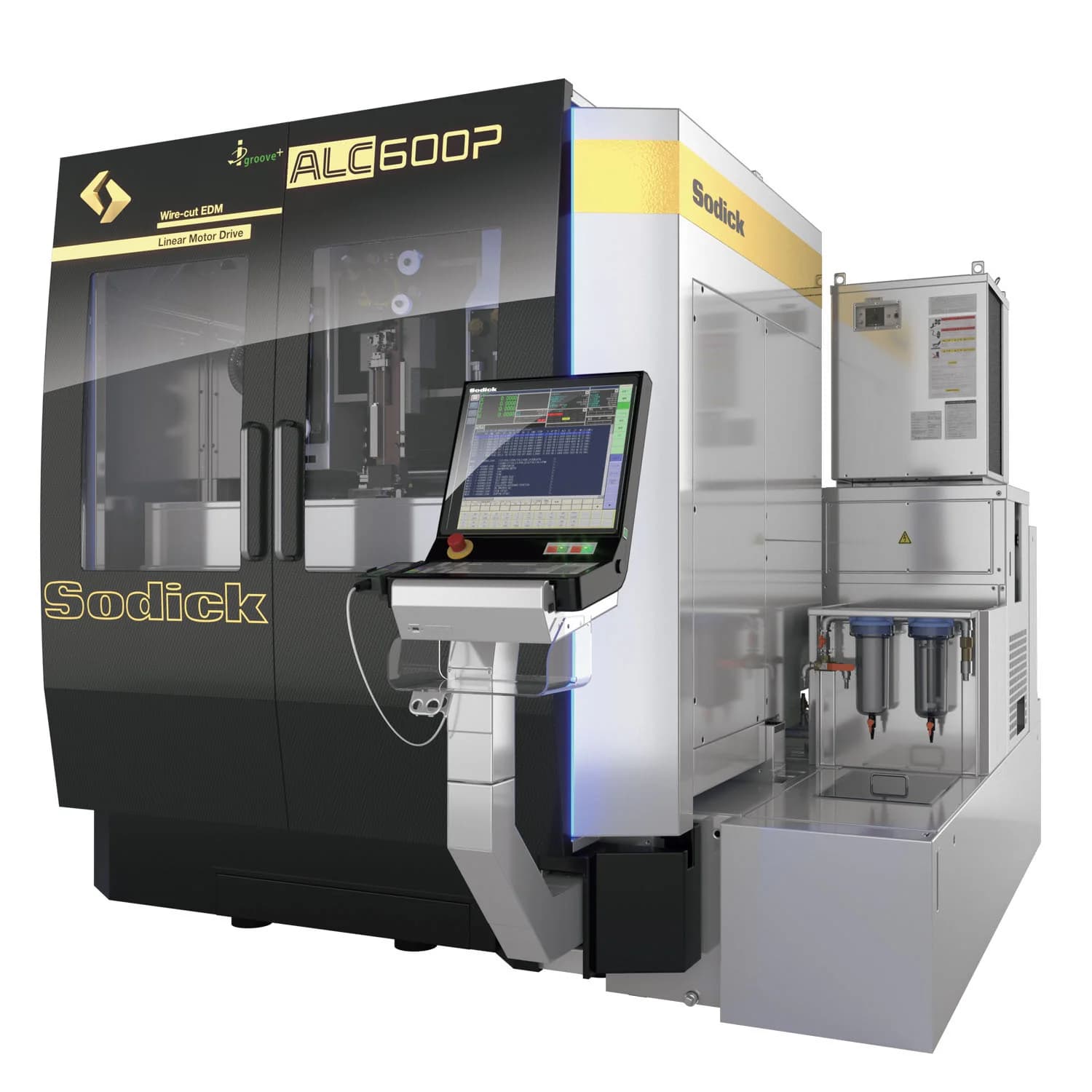

Sodick ALC600P iG+E
Sodick ALC600P iG+E - проволочно-вырезной электроэрозионный станок премиум-класса с увеличенной рабочей зоной. Перемещение 600x400x350 мм, механизм вращения проволоки, технология DSF, масса заготовки до 1000 кг.

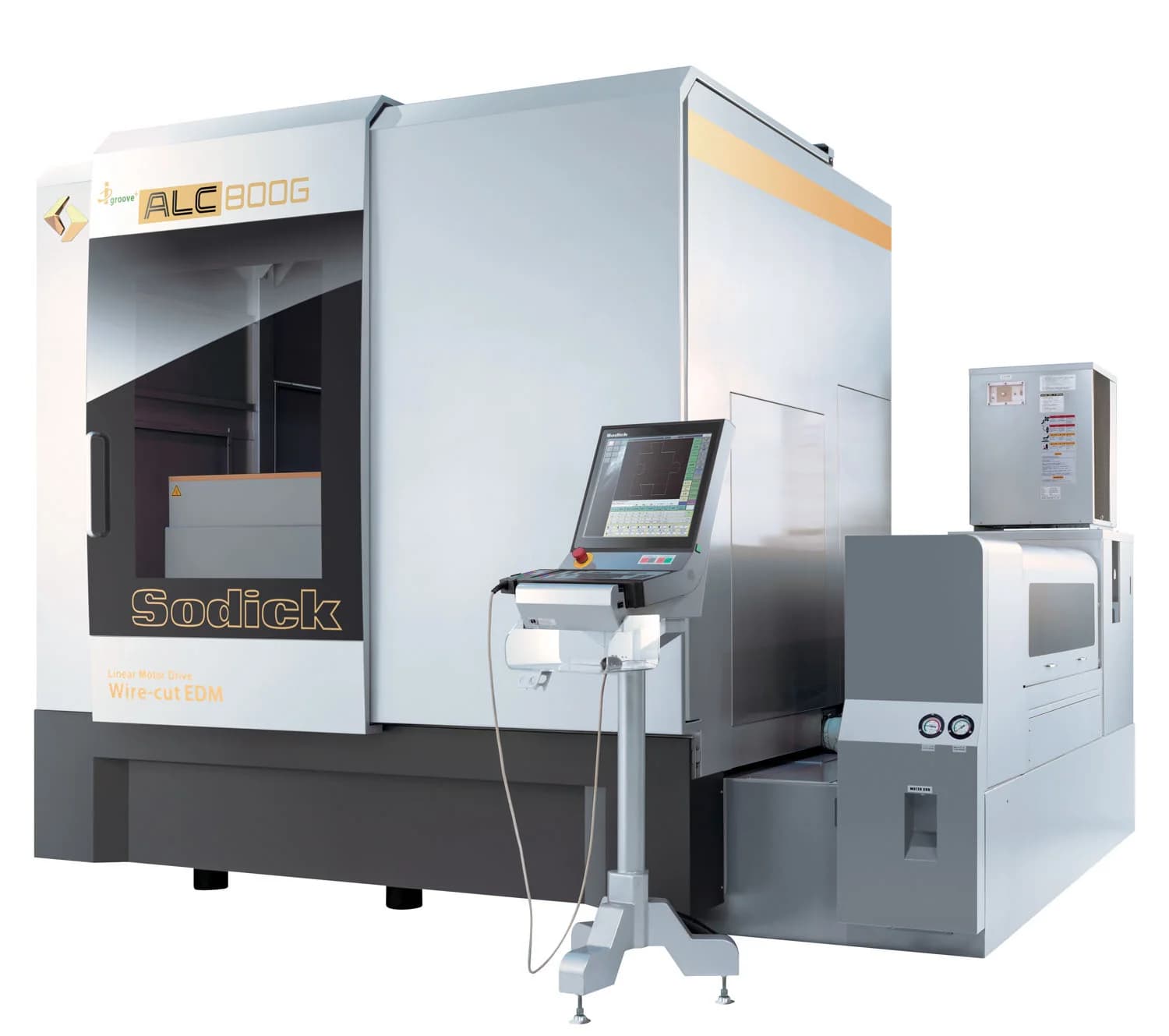

Sodick ALC800G iG+E
Sodick ALC800G iG+E - крупноформатный проволочно-вырезной электроэрозионный станок с рабочей зоной 800x600x500 мм. Масса заготовки до 3000 кг, UV-оси 200x200 мм. Опционально доступен ход по Z до 800 мм.

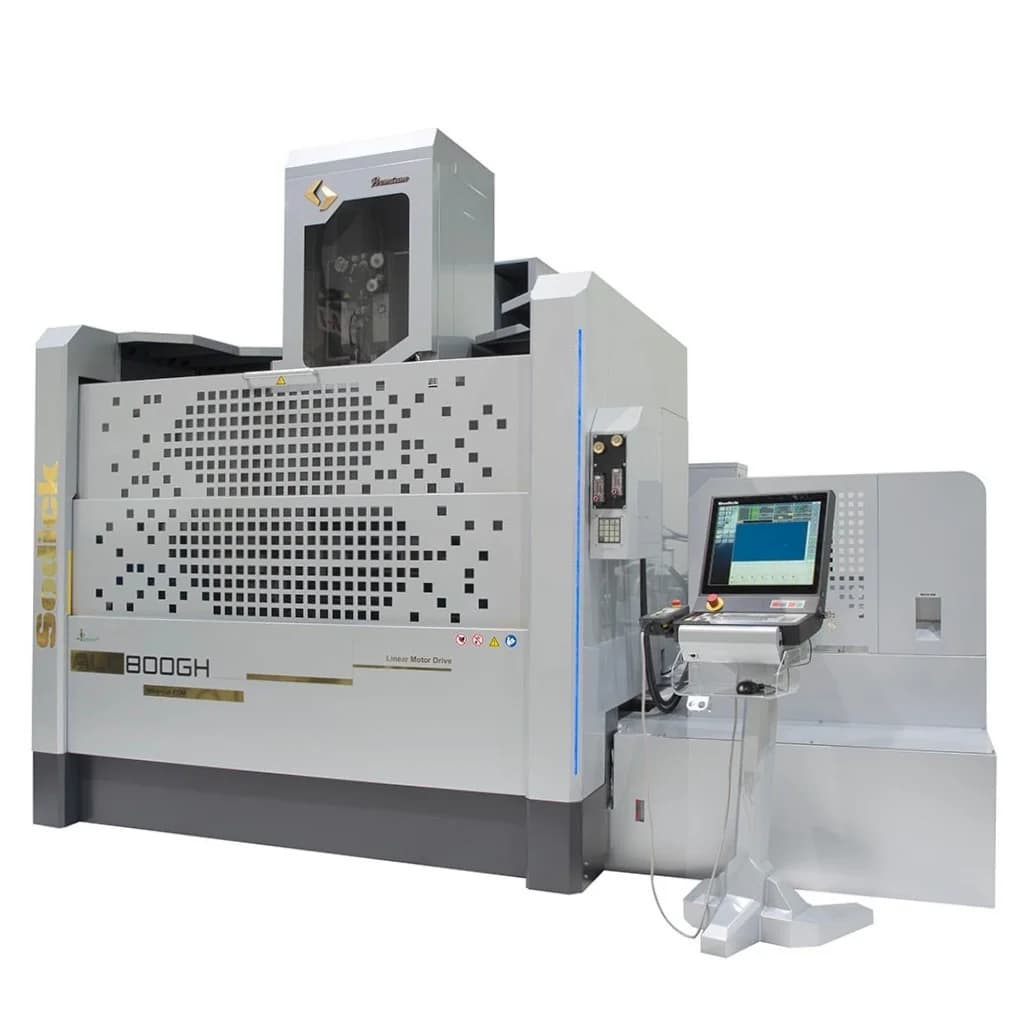

Sodick ALC800GH
Sodick ALC800GH - проволочно-вырезной электроэрозионный станок с максимальным ходом Z в серии ALC800. Перемещение 800x600x730 мм, масса заготовки до 3000 кг. Конусная обработка до 30 градусов, опционально до 45 градусов.
Sodick ALN400G
Sodick ALN400G — проволочно-вырезной электроэрозионный станок с линейными двигателями на всех осях. Ход X/Y/Z 400×300×250 мм, нагрузка 500 кг, проволока 0,05–0,30 мм. 10-летняя гарантия точности позиционирования. Интеллектуальное автопрограммирование Q³vic из 3D CAD.
Sodick ALN600G
Sodick ALN600G — проволочно-вырезной ЭЭО с линейными двигателями среднего класса. Ход X/Y/Z 600×400×350 мм, нагрузка 1000 кг, проволока 0,05–0,30 мм, масса станка 4550 кг. SPW-управление, Q³vic автопрограммирование, 10-летняя гарантия точности линейных приводов.
Sodick ALN600GH
Sodick ALN600GH — высокая версия ALN600G с увеличенным ходом по оси Z до 500 мм. Ход X/Y/Z 600×400×500 мм, нагрузка 1000 кг, проволока 0,10–0,30 мм. Для обработки крупногабаритных вставок пресс-форм, толстых плит и длинных матриц без перестановки.
Sodick ALN800G
Sodick ALN800G — крупный проволочно-вырезной ЭЭО с линейными двигателями. Ход X/Y/Z 800×600×500 мм, нагрузка 3000 кг, UV 200×200 мм, масса станка 5550 кг. Для крупных штампов, блок-форм и авиационных компонентов. SPW-управление, 10-летняя гарантия точности.
Sodick ALN800GH
Sodick ALN800GH — наибольшая высокая версия серии ALN с максимальным ходом Z 730 мм. Ход X/Y/Z 800×600×730 мм, нагрузка 3000 кг. Самый высокий Z в линейке ALN. Для исключительно крупных блоков пресс-форм и длинных матриц. SPW-управление, линейные приводы, 10-летняя гарантия.

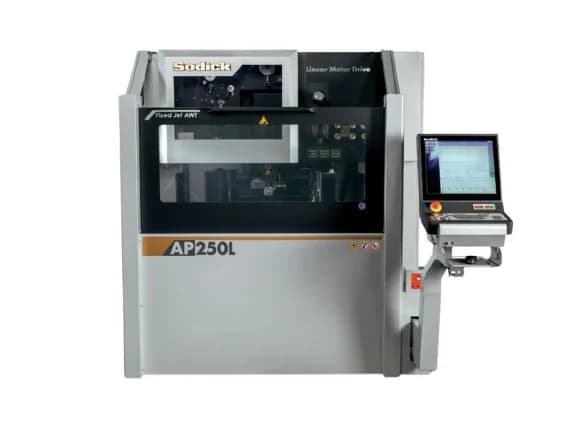

Sodick AP250L Premium
Sodick AP250L Premium - уникальный 5-осевой проволочно-вырезной станок с масляным диэлектриком для сверхчистовой обработки. Шероховатость поверхности ниже 0,15 мкм Ra. Перемещение 250x150x120 мм, проволока от 0,03 мм (опция).

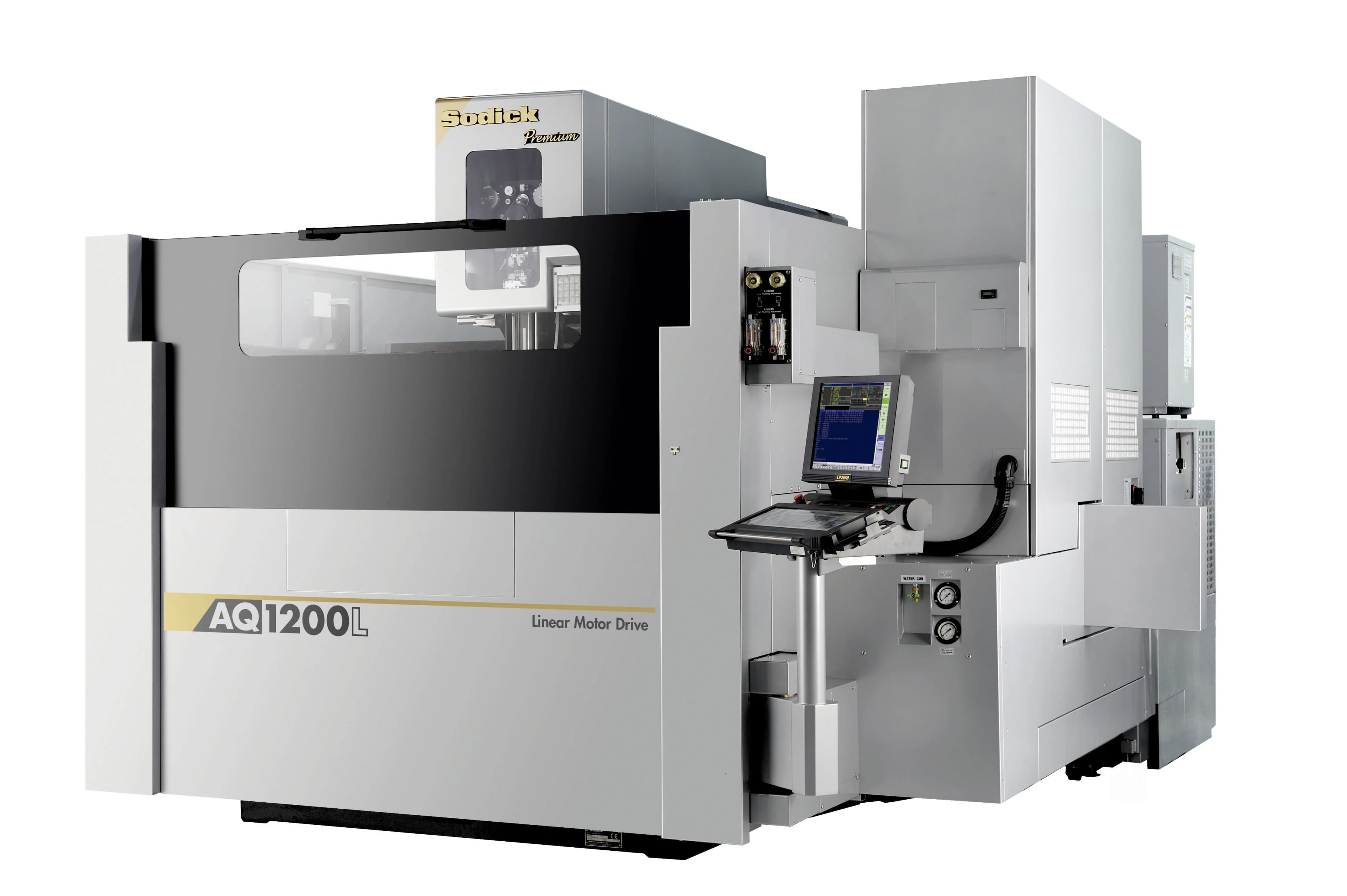

Sodick AQ1200L Premium
Sodick AQ1200L Premium - крупноформатный 5-осевой проволочно-вырезной электроэрозионный станок. Перемещение 1200x800x400 мм (Z до 600 мм опционально), масса заготовки до 4000 кг. Скорость коммуникации 1 Гбит/с.

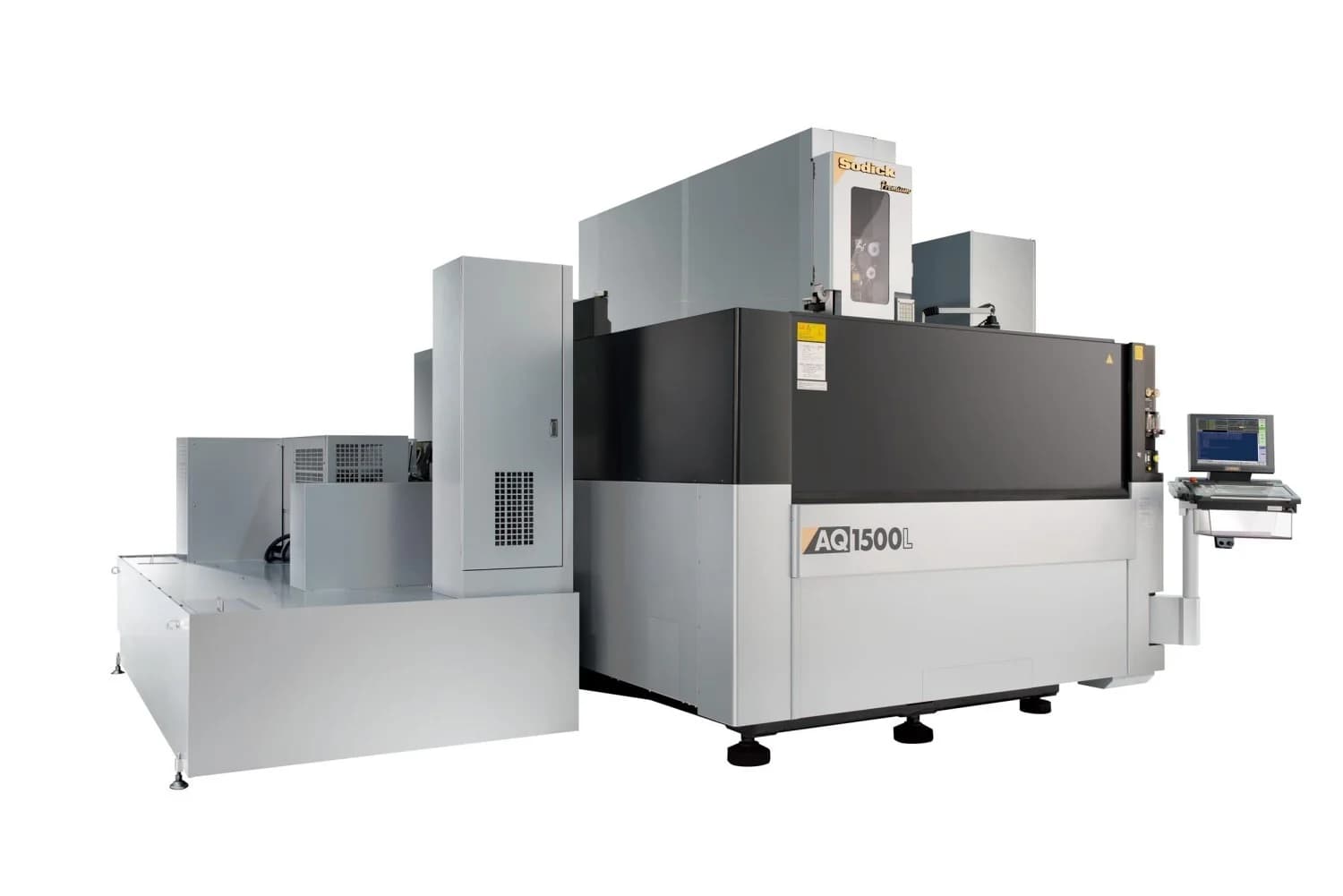

Sodick AQ1500L Premium
Sodick AQ1500L Premium - крупнейший проволочно-вырезной электроэрозионный станок Sodick. Перемещение 1500x1000x600 мм, масса заготовки до 8000 кг, масса станка 15000 кг. UV-оси 1520x1020 мм, емкость диэлектрика 5000 литров.

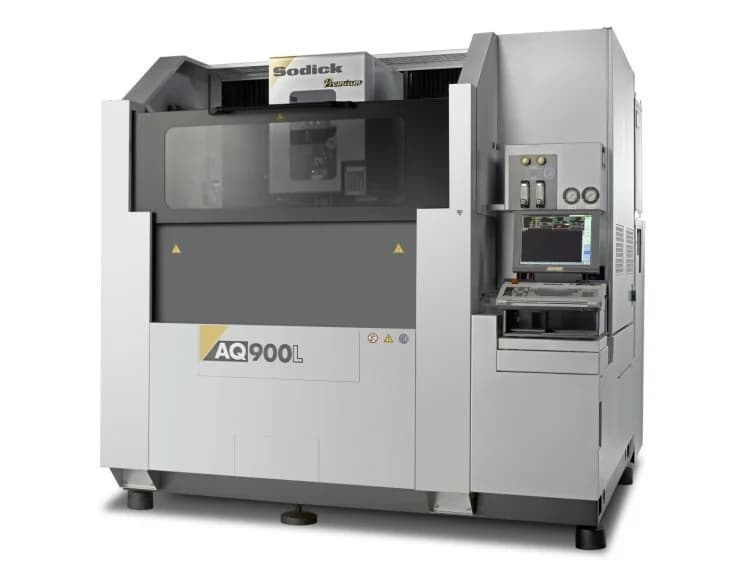

Sodick AQ900L Premium
Sodick AQ900L Premium - крупноформатный 5-осевой проволочно-вырезной электроэрозионный станок. Перемещение 900x600x400 мм, масса заготовки до 2000 кг, генератор LP2WH. UV-оси 920x620 мм для высокоточной конусной обработки.

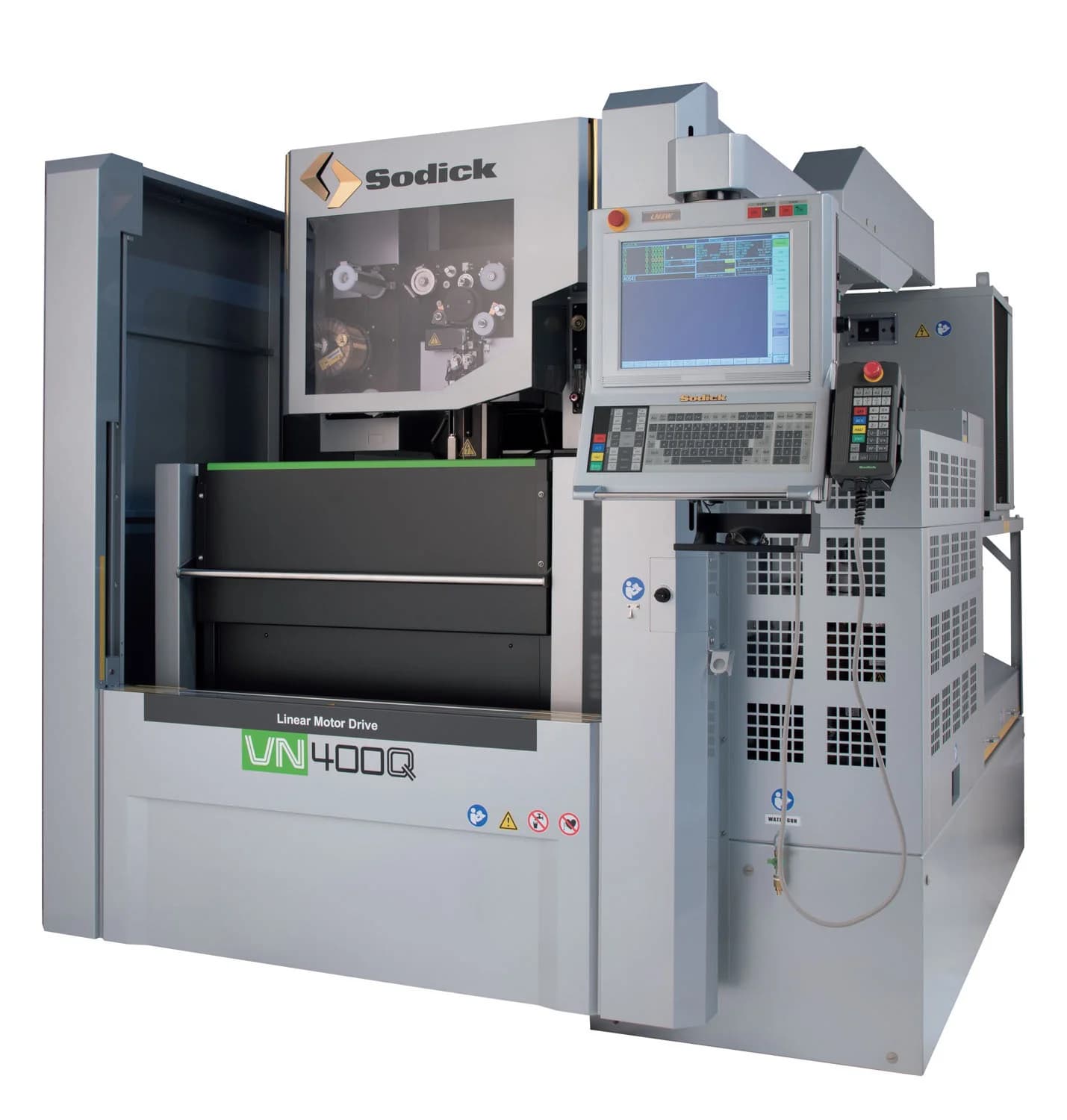

Sodick VN400Q
Sodick VN400Q - электроэрозионный проволочно-вырезной станок начального уровня с линейными двигателями. Обеспечивает перемещение 400x300x230 мм и обработку заготовок массой до 500 кг. Идеальное решение для предприятий, начинающих осваивать электроэрозионную обработку.

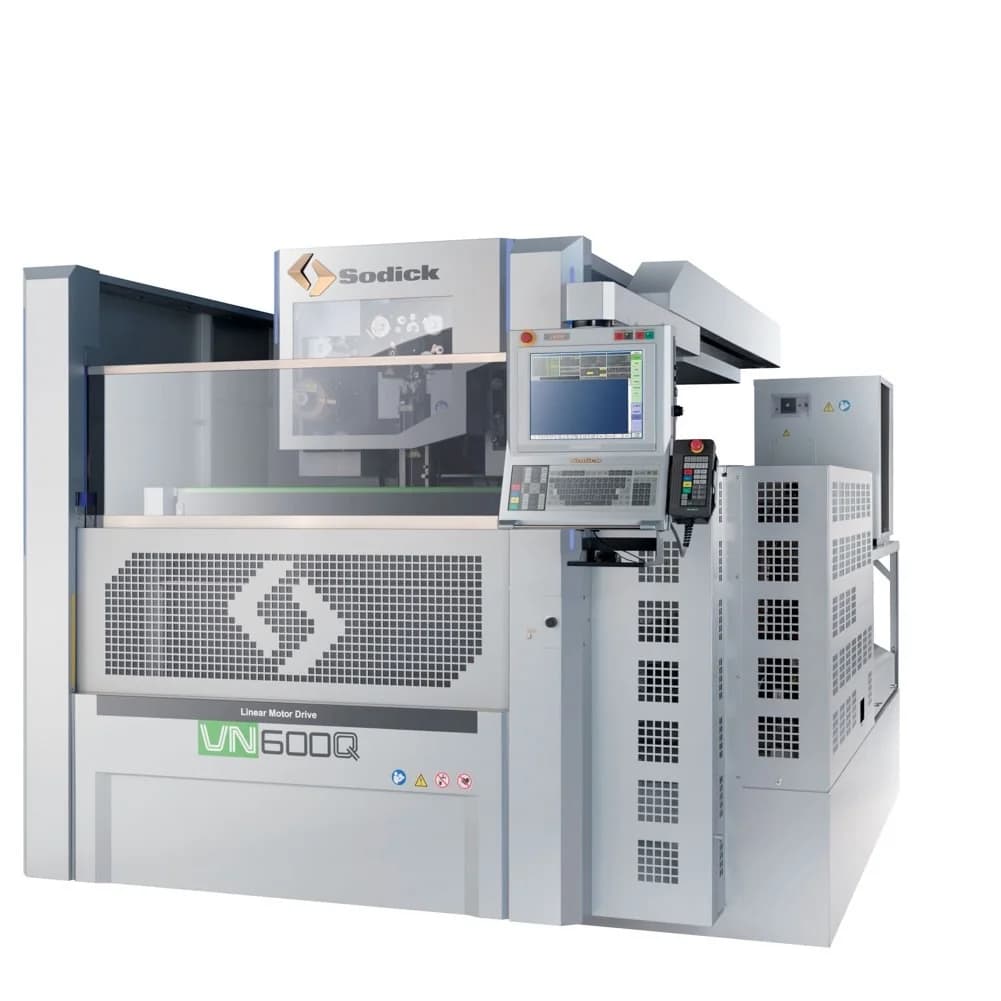

Sodick VN600Q
Sodick VN600Q - проволочно-вырезной электроэрозионный станок среднего класса с линейными двигателями. Рабочая зона 600x400x310 мм, максимальная масса заготовки 850 кг. Универсальное решение для серийного инструментального производства.
