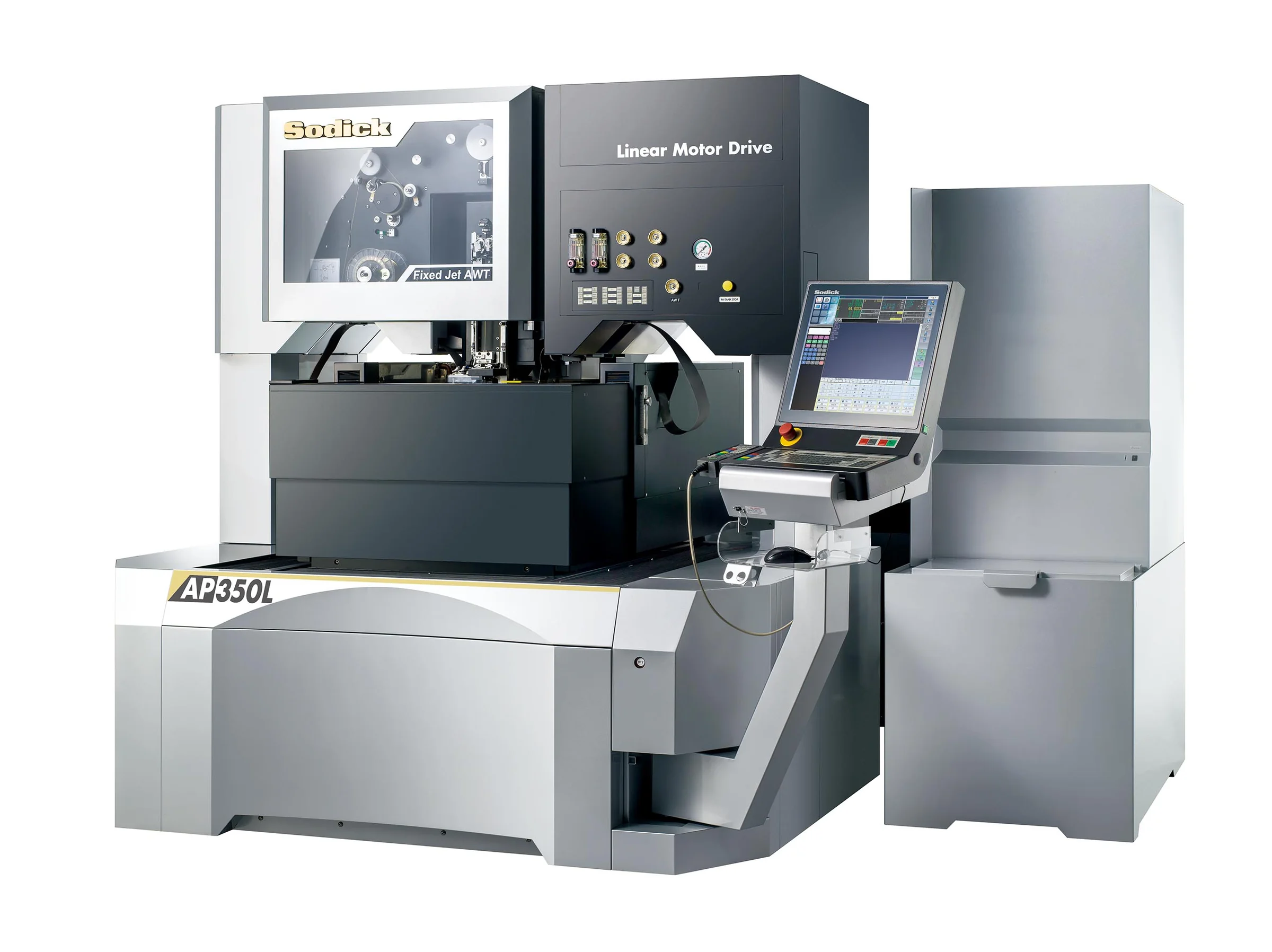

Sodick AP350L (oil)
Sodick AP350L (oil) - ультрапрецизионный проволочно-вырезной ЭЭО серии AP с масляным диэлектриком. Рабочий ход 350 x 350 x 120 мм, проволока Ø 0,05-0,25 мм, шероховатость до Ra 0,4 мкм. Для микроштампов и карбидных деталей.
Технические характеристики
- Серия
- AP (Advanced Performance), масляный
- Ход UV-осей
- 35 x 35 мм
- Тип станка
- Ультрапрецизионный проволочно-вырезной электроэрозионный станок
- Диэлектрик
- Масло (Eco-Cut O)
- Тип привода
- Линейные двигатели на осях X/Y/U/V
- Производитель
- Sodick Co., Ltd. (Япония)
- Гарантия точности
- 10 лет на линейные приводы X/Y/U/V
- Диаметр проволоки
- 0,05 - 0,25 мм
- Рабочий ход (X x Y x Z)
- 350 x 350 x 120 мм
- Конусная обработка
- ±7° при толщине 100 мм
- Система управления
- Sodick LN-серии
- Точность позиционирования
- до ±3 мкм
- Шероховатость поверхности
- до Ra 0,4 мкм (на твердом сплаве 80 мм)
- Максимальная масса заготовки
- 100 кг
- Максимальные габариты заготовки
- 540 x 500 x 100 мм (при погружении)
Подробное описание
AP350L (oil) - модель серии AP (Advanced Performance) от Sodick с масляным диэлектриком. Серия AP построена под ультрапрецизионную обработку -.watchmaking, микроэлектроника, микрооптика и другие применения с требованиями к микрометровой точности и стабильности поверхности.
Рабочий ход 350 x 350 x 120 мм расширяет рабочую область относительно AP250L, оставаясь в классе высокоточной масляной электроэрозионной обработки. Ход UV-осей 35 x 35 мм дает конусную обработку до ±7° при толщине 100 мм. Максимальные габариты заготовки 540 x 500 x 100 мм (при погружении). Нагрузка на стол 100 кг. Проволока Ø 0,05-0,25 мм.
Масляный диэлектрик дает несколько отличий от водного: нет коррозии заготовки, меньше тепловыделение в зоне реза, стабильные электрические свойства рабочей среды. Шероховатость поверхности до Ra 0,4 мкм на твердом сплаве толщиной 80 мм. Это критично при обработке карбидов и материалов, чувствительных к коррозии. Технология Eco-Cut O повышает скорость реза в масле до уровня водного диэлектрика.
Все четыре оси X/Y/U/V - на линейных двигателях Sodick без люфта винтовой пары. Точность позиционирования до ±3 мкм. Sodick дает 10-летнюю гарантию на точность позиционирования. Керамические компоненты в рабочей зоне снижают тепловые уходы.
Кому подходит: инструментальным производствам под микроштампы и точные профили, предприятиям микроэлектроники и медицинской техники, где критичны стабильность геометрии, чистота поверхности и тонкая проволока при отсутствии коррозии.
