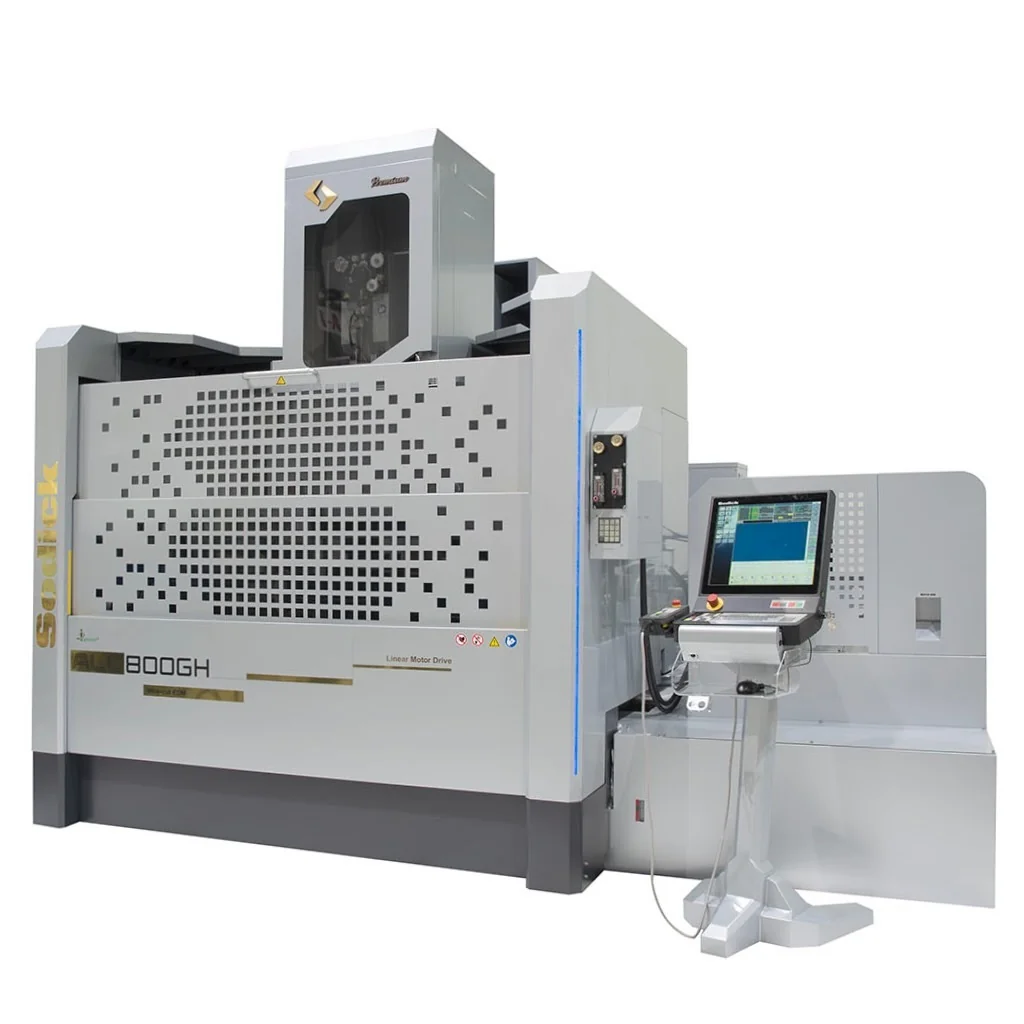

Sodick ALC800GH iG+E
Sodick ALC800GH iG+E - крупноформатный проволочно-вырезной ЭЭО с максимальным в серии ALC800 ходом по оси Z (730 мм). Рабочий ход 800 x 600 x 730 мм, нагрузка на стол 3000 кг, конус ±30°. Для высоких крупных деталей.
Технические характеристики
- Генератор
- SPW (Smart Pulse Wire)
- Ход UV-осей
- 200 x 200 мм
- Тип станка
- Проволочно-вырезной электроэрозионный станок (High Z, крупный формат)
- Диэлектрик
- Деионизированная вода
- Технология
- i Groove Plus (iG+E)
- Тип привода
- Линейные двигатели на осях X/Y/U/V
- Производитель
- Sodick Co., Ltd. (Япония)
- Гарантия точности
- 10 лет на линейные приводы X/Y/U/V
- Диаметр проволоки
- 0,10 - 0,30 мм
- Рабочий ход (X x Y x Z)
- 800 x 600 x 730 мм
- Конусная обработка
- ±30° (±45° опционально)
- Система управления
- Sodick LN-серии, 19" сенсорный TFT
- Емкость диэлектрика
- 2500 л
- Размер рабочего бака
- 1410 x 1110 мм
- Максимальная масса заготовки
- 3000 кг
- Максимальная рабочая высота заготовки
- 800 мм
Подробное описание
ALC800GH - высокая (High) версия серии ALC800 от Sodick с максимальным в серии ALC ходом по оси Z - 730 мм. Суффикс "H" (High) означает, что можно резать особо высокие детали за одну установку без переустановки заготовки. Максимальная рабочая высота заготовки - 800 мм.
Рабочий ход 800 x 600 x 730 мм. Это наибольший рабочий объем в серии ALC по всем трем осям одновременно. Нагрузка на стол 3000 кг - под крупные сборные блоки пресс-форм, тяжелые кузнечные штампы и сборно-сварные заготовки авиационных компонентов.
Ход UV-осей 200 x 200 мм дает конусную обработку до ±30° (опционально до ±45° с пакетом Taper flex NEO 45). Это расширяет возможности под наклонные поверхности и уклоны в пресс-формах. Рабочий бак 1410 x 1110 мм - комфортная загрузка крупногабаритных заготовок. Емкость системы диэлектрика 2500 л надежно заполняет бак при обработке крупных деталей.
Все четыре оси X/Y/U/V - на линейных двигателях Sodick без люфта винтовой пары. Sodick дает 10-летнюю гарантию на точность позиционирования. Керамические компоненты в рабочей зоне снижают тепловые уходы. Механизм i Groove Plus (iG+E) - вращение проволоки на чистовых проходах для равномерного износа. Генератор SPW адаптирует разряд под черновую и чистовую обработку.
Проволока Ø 0,10-0,30 мм. Система управления Sodick LN-серии с 19" сенсорной панелью, прямой импорт 3D CAD через модуль Q³vic.
Кому подходит: предприятиям, работающим с крупными и высокими деталями в автомобилестроении, энергетическом и аэрокосмическом машиностроении, где стандартного хода Z 500 мм серии ALC800G уже не хватает.
