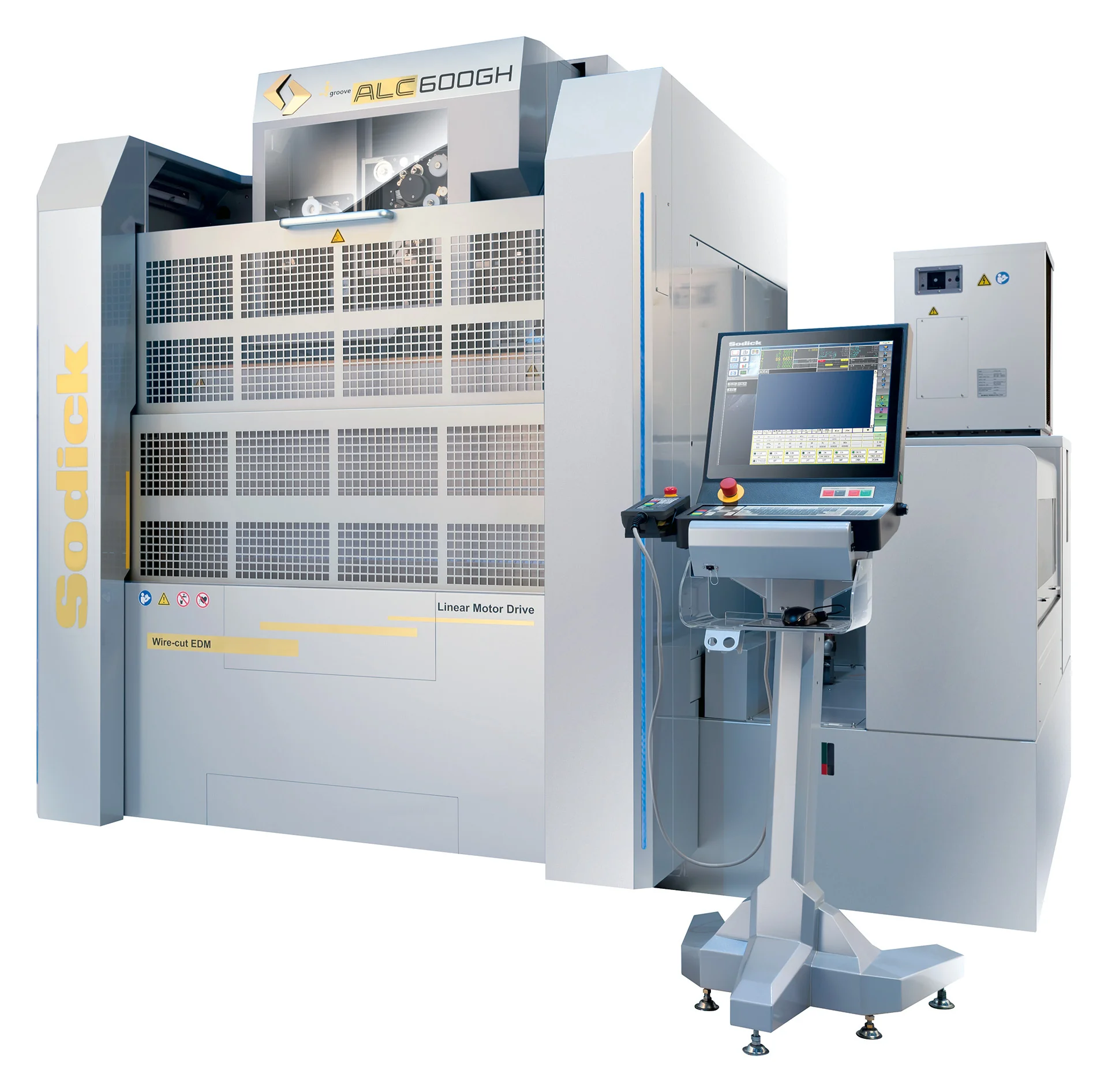

Sodick ALC600GH iG+E
Sodick ALC600GH iG+E - проволочно-вырезной ЭЭО с увеличенным ходом по оси Z (500 мм). Рабочий ход 600 x 400 x 500 мм, нагрузка на стол 1000 кг, конус ±25°. Для высоких пресс-форм и матриц.
Технические характеристики
- Генератор
- SPW (Smart Pulse Wire)
- Ход UV-осей
- 150 x 150 мм
- Тип станка
- Проволочно-вырезной электроэрозионный станок (High Z)
- Диэлектрик
- Деионизированная вода
- Технология
- i Groove Plus (iG+E)
- Тип привода
- Линейные двигатели на осях X/Y/U/V
- Производитель
- Sodick Co., Ltd. (Япония)
- Гарантия точности
- 10 лет на линейные приводы X/Y/U/V
- Диаметр проволоки
- 0,10 - 0,30 мм
- Рабочий ход (X x Y x Z)
- 600 x 400 x 500 мм
- Конусная обработка
- ±25° при толщине 130 мм (±45° опционально)
- Система управления
- Sodick LN-серии, 19" сенсорный TFT
- Размер рабочего бака
- 1050 x 710 мм
- Максимальная масса заготовки
- 1000 кг
Подробное описание
ALC600GH - высокая версия серии ALC600 от Sodick. Суффикс "H" (High) означает увеличенный ход по оси Z с 350 до 500 мм: можно резать высокие детали за одну установку без переустановки заготовки. Взаимное расположение обработанных поверхностей остается в допуске.
Рабочий ход 600 x 400 x 500 мм под высокие штампы, пресс-формы для литья под давлением, длинные матрицы. Нагрузка на стол 1000 кг - под массивные блоки. Ход UV-осей 150 x 150 мм дает конусную обработку до ±25° при толщине 130 мм. Рабочий бак 1050 x 710 мм - комфортный доступ при загрузке крупногабаритных заготовок краном или погрузчиком.
Все оси на линейных двигателях Sodick без люфта винтовой пары. Керамические компоненты в рабочей зоне снижают тепловые уходы. Механизм i Groove Plus выравнивает износ проволоки по окружности на чистовых проходах. Генератор SPW адаптирует разряд под черновую и чистовую обработку. 10-летняя гарантия точности позиционирования входит в условия поставки.
Проволока Ø 0,10-0,30 мм. Система управления Sodick LN-серии с 19" сенсорной панелью, прямой импорт 3D CAD через модуль Q³vic.
Кому подходит: инструментальным цехам под высокие блоки пресс-форм, матрицы для литья под давлением и длинные вставки, где стандартного хода Z 350 мм базовой модели ALC600G уже не хватает.
