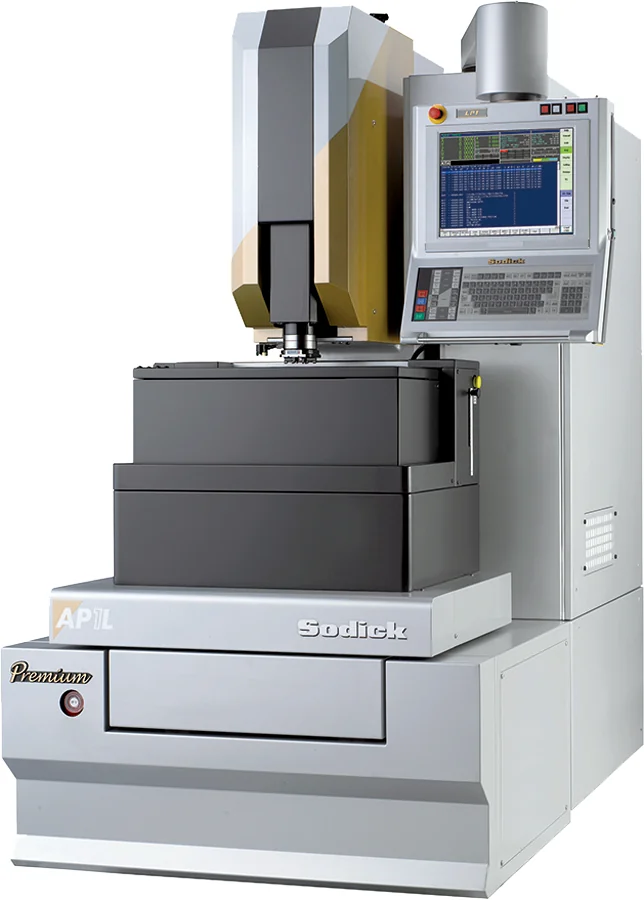

Sodick AP1L
Компактный ультрапрецизионный прошивной электроэрозионный станок Sodick AP1L. Ход 200 x 120 x 200 мм, керамический стол 360 x 220 мм, заготовка до 25 кг, электрод до 5 кг. Под микропресс-формы и ультраточные полости.
Технические характеристики
- Серия
- AP
- Головка
- CFRP (углепластик)
- Тип станка
- Прошивной электроэрозионный станок (Die-Sinking EDM)
- Диэлектрик
- Масло
- Управление
- Sodick LN
- Тип привода
- Линейные двигатели на всех осях
- Размер стола
- 360 x 220 мм (керамика)
- Производитель
- Sodick Co., Ltd. (Япония)
- Температурный контроль
- Total Temperature Control
- Перемещение по осям (X x Y x Z)
- 200 x 120 x 200 мм
- Расстояние от пола до стола
- 940 мм
- Максимальная масса заготовки
- 25 кг
- Максимальная масса электрода
- 5 кг
- Минимальное входное приращение команды
- 0,0001 мм
Подробное описание
AP1L - компактный ультрапрецизионный прошивной электроэрозионный станок серии AP. Построен под микропресс-формы, миниатюрные полости, точные электродные операции и детали, где критична стабильность перемещения на малых ходах. Линейные двигатели на всех осях и керамические элементы рабочей зоны - в стандарте, как и по всей серии AP.
Рабочая зона 200 x 120 x 200 мм под мелкие формообразующие вставки, медицинские компоненты, микромеханику и точные инструментальные детали. Керамический стол 360 x 220 мм под термостабильную базу. Керамика Sodick (кварцеподобная, собственного производства) расширяется при нагреве примерно в три раза меньше стали - плоскостность базы держится на микрометровых допусках. Заготовка до 25 кг, электрод до 5 кг.
Полный температурный контроль и компактная головка из CFRP (углепластика) снижают массу подвижных частей и тепловые деформации. Меньше инерция - точнее отклик на jump-функцию, стабильнее геометрия на микроучастках. Рабочий бак под загрузку малых деталей, расстояние от пола до стола - 940 мм.
Все оси - на линейных двигателях Sodick без люфта винтовой пары и механического износа. 10-летняя гарантия на точность позиционирования входит в условия поставки. Управление - стойка Sodick LN, минимальное входное приращение команды 0,0001 мм.
AP1L логично дополняет AP30L: меньшая рабочая зона и грузоподъемность, экономия площади под специализированную микрообработку. Подходит для размещения в инструментальном цехе, лаборатории или участке микрообработки.
Кому подходит: производствам микропресс-форм для электроники, оптики, медицинских микроимплантатов и часовых деталей, где нужна ультрапрецизионная прошивка на компактной площади без потери стабильности линейного привода.
