Прошивные электроэрозионные станки (Sinker EDM)
Прошивные электроэрозионные станки (Sinker / Die-Sinking EDM) Sodick, AGEMA и CHARMILLES - прецизионное оборудование для создания сложных полостей и форм в токопроводящих материалах методом копирования геометрии электрода. Незаменимы для пресс-форм и штампов.
Найдено товаров: 20
Под заказCHARMILLES FORM E 350
Прошивные электроэрозионные станки (Sinker EDM)
Копировально-прошивочный электроэрозионный станок CHARMILLES FORM E 350 с ходом 350 x 250 x 250 мм для изготовления пресс-форм, штампов и точных полостей.
Под заказCHARMILLES FORM E 600
Прошивные электроэрозионные станки (Sinker EDM)
Копировально-прошивочный электроэрозионный станок CHARMILLES FORM E 600 с рабочей зоной 600 x 400 x 400 мм для крупных пресс-форм и тяжелых заготовок до 1000 кг.
Под заказCHARMILLES FORM P 350
Прошивные электроэрозионные станки (Sinker EDM)
Производительный копировально-прошивочный электроэрозионный станок CHARMILLES FORM P 350 с ходом 350 x 250 x 300 мм и поверхностью Ra до 0,08 мкм для ответственной оснастки.
Под заказCHARMILLES FORM P 350 Dedicated
Прошивные электроэрозионные станки (Sinker EDM)
Специализированный копировально-прошивочный электроэрозионный станок CHARMILLES FORM P 350 Dedicated для серийных вставок коннекторных пресс-форм с ходом 350 x 250 x 300 мм.
Под заказCHARMILLES FORM P 450
Прошивные электроэрозионные станки (Sinker EDM)
Производительный копировально-прошивочный электроэрозионный станок CHARMILLES FORM P 450 с ходом 450 x 350 x 400 мм и поверхностью Ra до 0,08 мкм для средней оснастки.
Под заказCHARMILLES FORM P 600
Прошивные электроэрозионные станки (Sinker EDM)
Среднеформатный копировально-прошивочный электроэрозионный станок CHARMILLES FORM P 600 с ходом 600 x 400 x 450 мм и заготовкой массой до 1600 кг.
Под заказCHARMILLES FORM P 900
Прошивные электроэрозионные станки (Sinker EDM)
Крупноформатный копировально-прошивочный электроэрозионный станок CHARMILLES FORM P 900 с ходом 900 x 700 x 500 мм для тяжелых пресс-форм и оснастки.
Под заказCHARMILLES FORM S 350
Прошивные электроэрозионные станки (Sinker EDM)
Высокоточный копировально-прошивочный электроэрозионный станок CHARMILLES FORM S 350 с осью Accurca-C и поверхностью Ra до 0,08 мкм для полостей с поднутрениями.
Под заказCHARMILLES FORM X 400
Прошивные электроэрозионные станки (Sinker EDM)
Сверхточный копировально-прошивочный электроэрозионный станок CHARMILLES FORM X 400 с термостабильной конструкцией и ходом 400 x 300 x 350 мм для прецизионных полостей.
Под заказCHARMILLES FORM X 600
Прошивные электроэрозионные станки (Sinker EDM)
Крупный сверхточный копировально-прошивочный электроэрозионный станок CHARMILLES FORM X 600 с ходом 600 x 400 x 500 мм для больших прецизионных полостей.

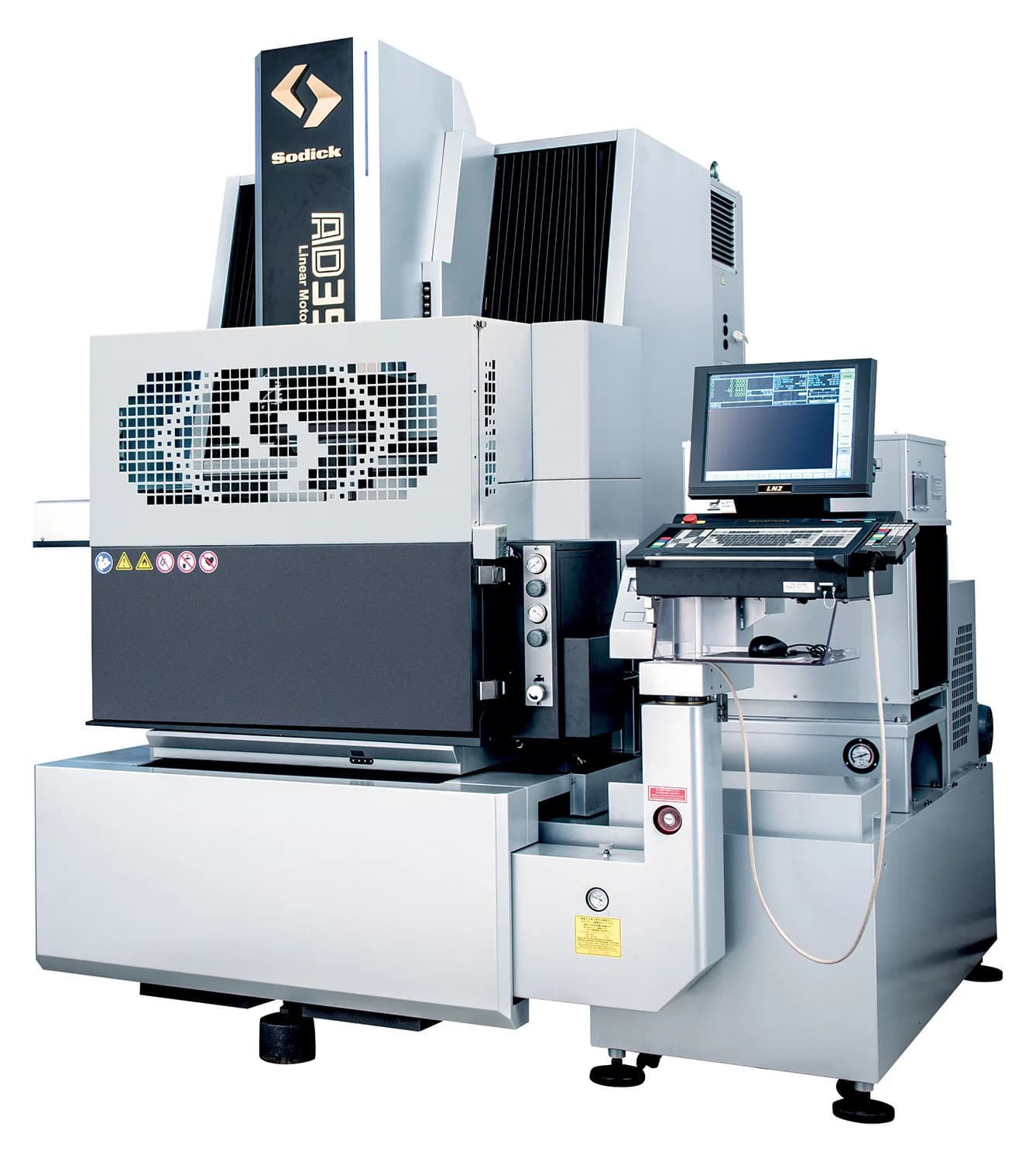

Под заказSodick AD35L
Прошивные электроэрозионные станки (Sinker EDM)
Прошивной электроэрозионный станок Sodick AD35L с линейными двигателями на всех осях. Ход 350 x 250 x 270 мм, стол 600 x 400 мм (керамика), заготовка до 550 кг, электрод до 50 кг. Рабочий бак 975 x 555 x 350 мм, контур SGF Plus под финишную обработку.

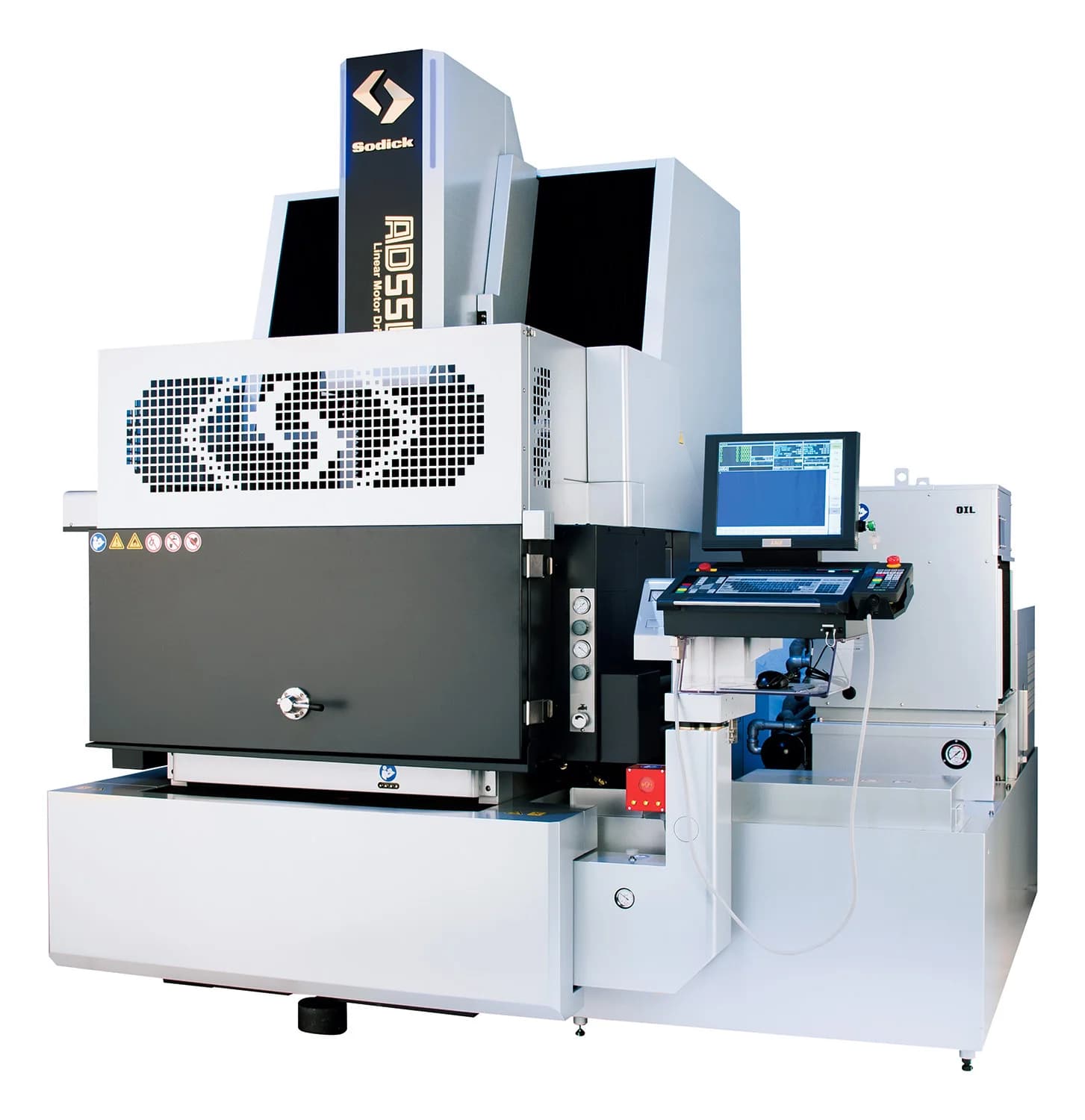

Под заказSodick AD55L
Прошивные электроэрозионные станки (Sinker EDM)
Прошивной электроэрозионный станок Sodick AD55L с линейными двигателями. Ход 600 x 400 x 400 мм, керамический стол 750 x 550 мм, рабочий бак 1200 x 800 x 500 мм. Заготовка до 1000 кг, электрод до 50 кг, контур SGF Plus.
Под заказSodick AG100L
Прошивные электроэрозионные станки (Sinker EDM)
Крупный прошивной электроэрозионный станок Sodick AG100L серии AG с линейными двигателями. Ход 1200 x 650 x 500 мм, стол 1600 x 1000 мм, заготовка до 5000 кг, электрод до 100 кг. Под тяжелые пресс-формы и литейную оснастку.

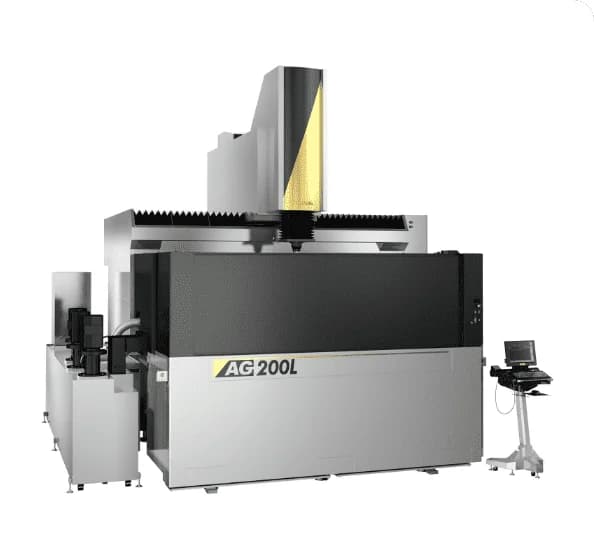

Под заказSodick AG200L
Прошивные электроэрозионные станки (Sinker EDM)
Крупнейший прошивной электроэрозионный станок Sodick AG200L серии AG с линейными двигателями. Ход 2000 x 1200 x 800 мм, стол 2500 x 1550 мм, рабочий бак 3000 x 1800 x 1150 мм. Заготовка до 10000 кг, контуры SGF2 и TMM3.

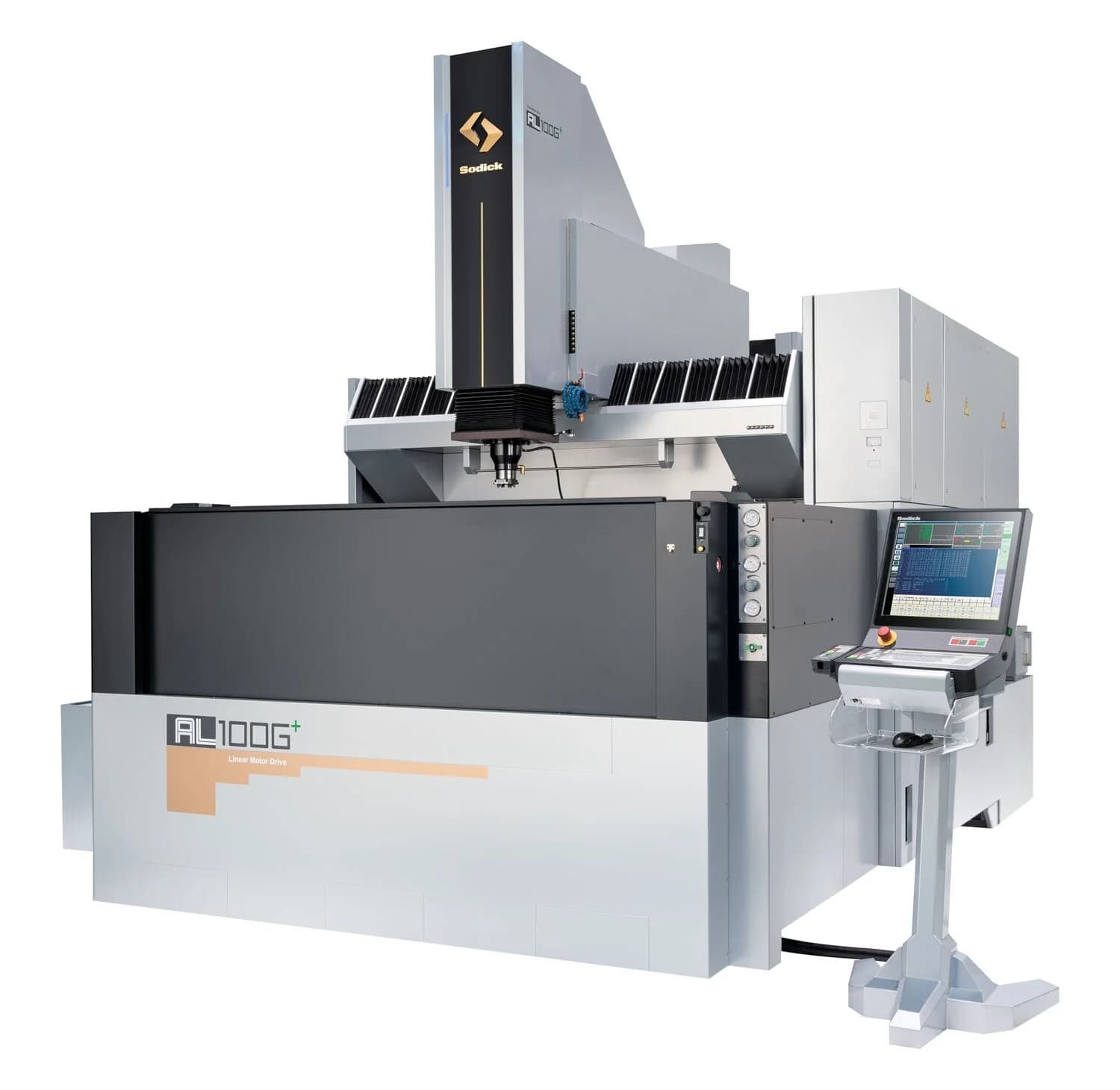

Под заказSodick AL100G
Прошивные электроэрозионные станки (Sinker EDM)
Крупномасштабный прошивной электроэрозионный станок Sodick AL100G с линейными двигателями. Ход 1200 x 650 x 500 мм, стол 1600 x 1000 мм, заготовка до 5000 кг, электрод до 100 кг. Контуры SGF2, TMM3, SVC, емкость диэлектрика 2770 л.

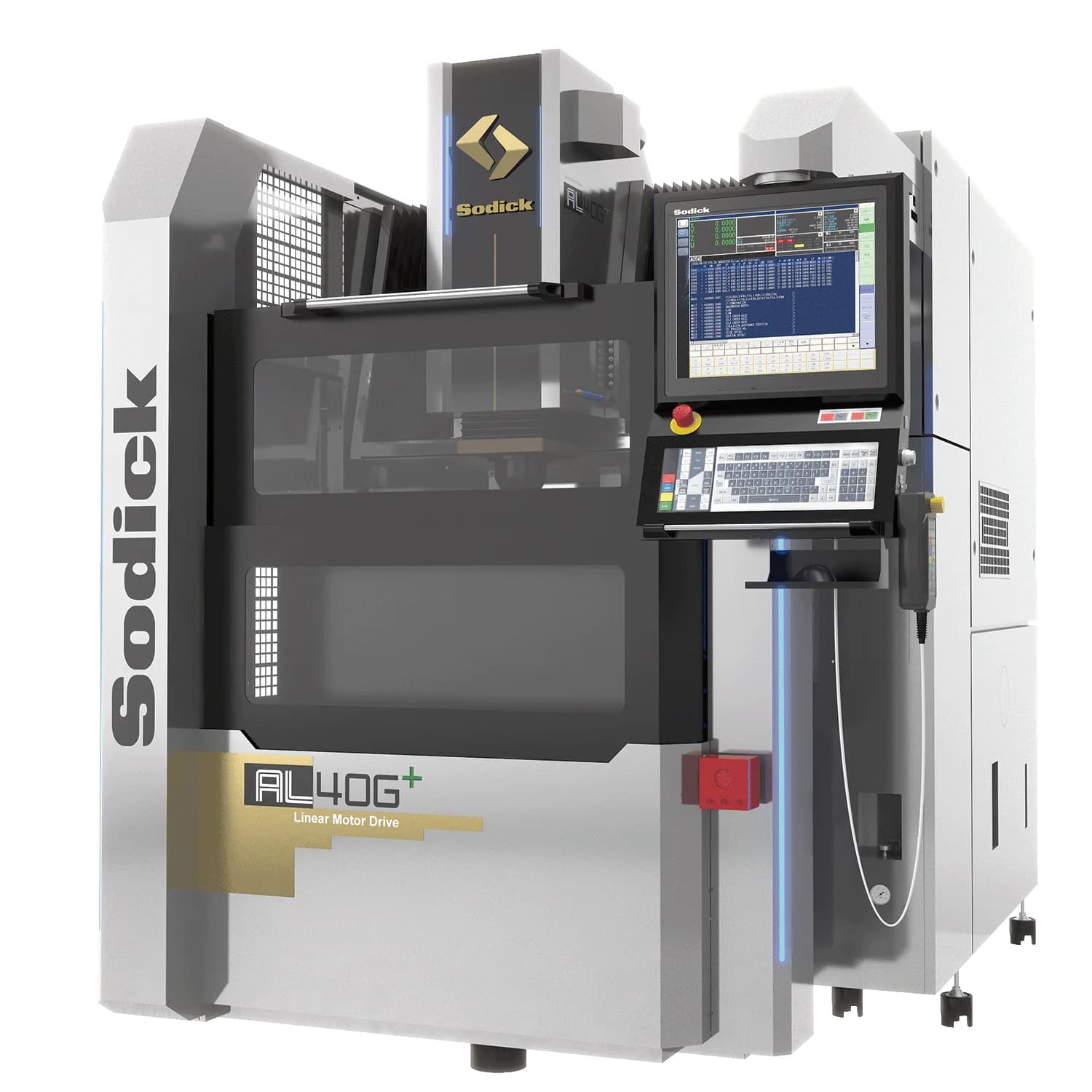

Под заказSodick AL40G
Прошивные электроэрозионные станки (Sinker EDM)
Прошивной электроэрозионный станок Sodick AL40G с линейными двигателями и блоком питания SP. Ход 400 x 300 x 270 мм, стол 600 x 400 мм, заготовка до 550 кг, электрод до 50 кг. Контуры SGF4, TMM4, BSN4, SVC под разные классы обработки.

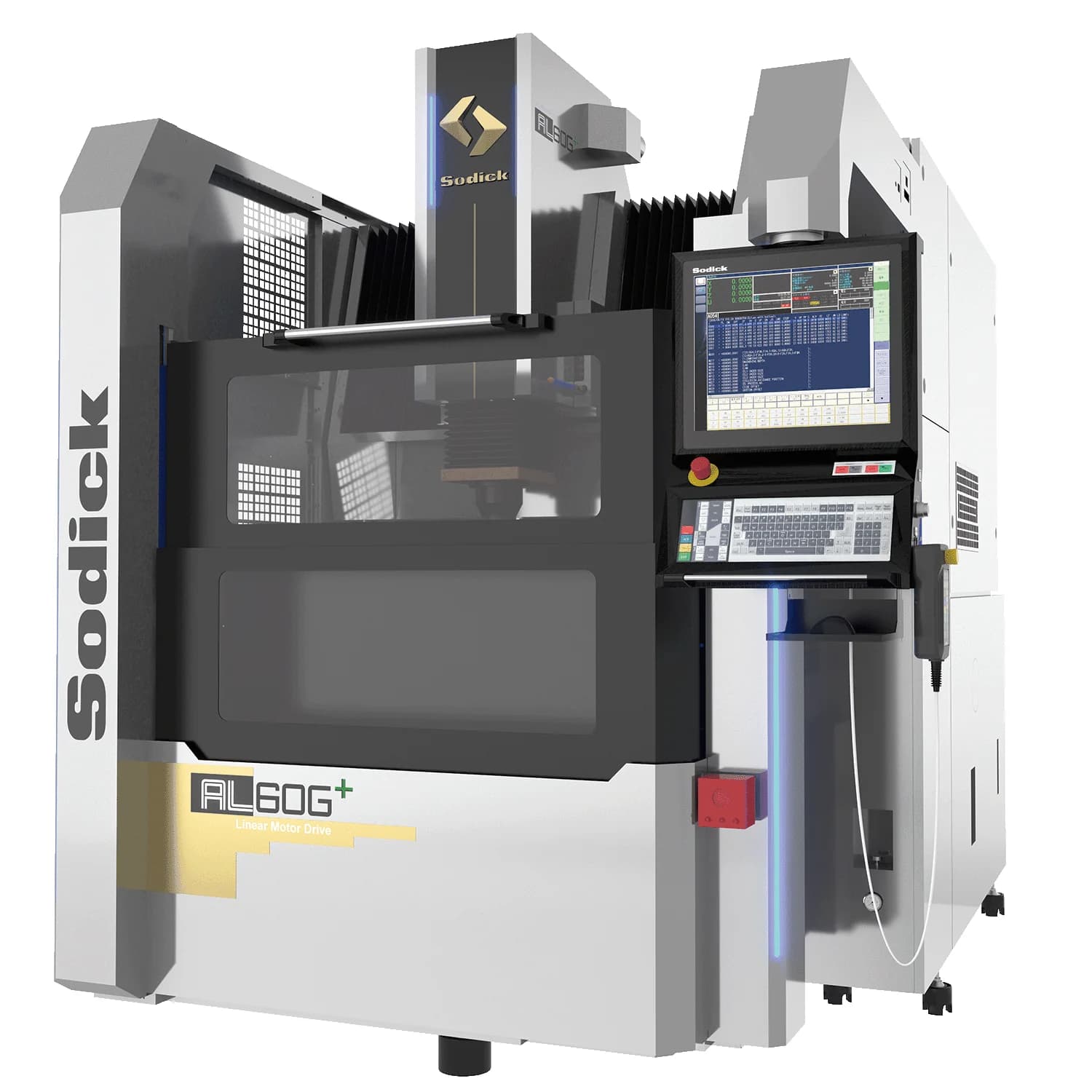

Под заказSodick AL60G
Прошивные электроэрозионные станки (Sinker EDM)
Прошивной электроэрозионный станок Sodick AL60G среднего класса с блоком питания SP. Ход 600 x 420 x 370 мм, стол 750 x 550 мм, заготовка до 1500 кг, электрод до 50 кг. Контуры SGF4, TMM4, BSN4, SVC; опция - ось C с индексацией.

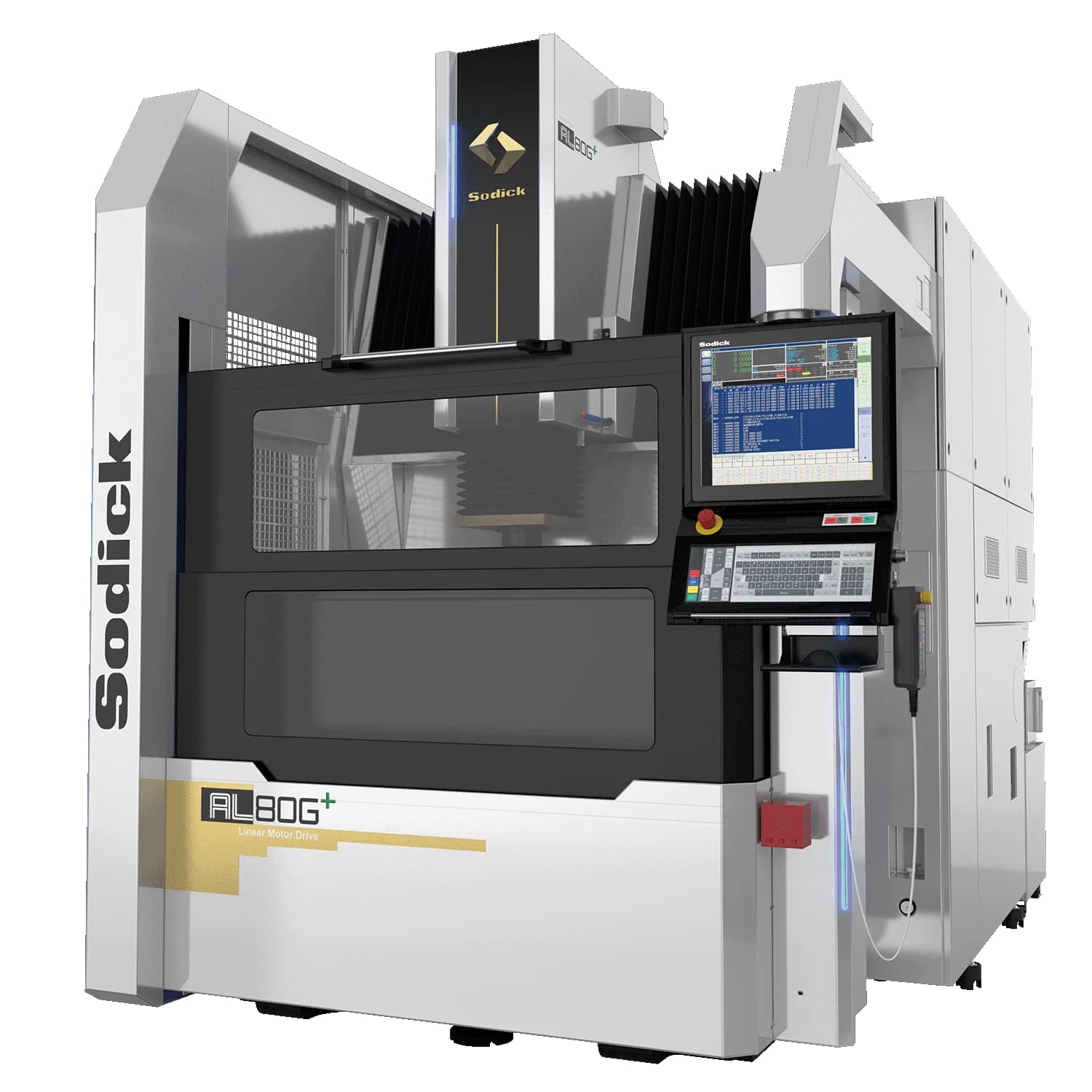

Под заказSodick AL80G
Прошивные электроэрозионные станки (Sinker EDM)
Крупноформатный прошивной электроэрозионный станок Sodick AL80G с линейными двигателями. Ход 850 x 520 x 420 мм, стол 1100 x 700 мм, заготовка до 3000 кг, электрод до 100 кг. Блок питания SP, контур SGF4, емкость диэлектрика 845 л.
Под заказSodick AP1L
Прошивные электроэрозионные станки (Sinker EDM)
Компактный ультрапрецизионный прошивной электроэрозионный станок Sodick AP1L. Ход 200 x 120 x 200 мм, керамический стол 360 x 220 мм, заготовка до 25 кг, электрод до 5 кг. Под микропресс-формы и ультраточные полости.

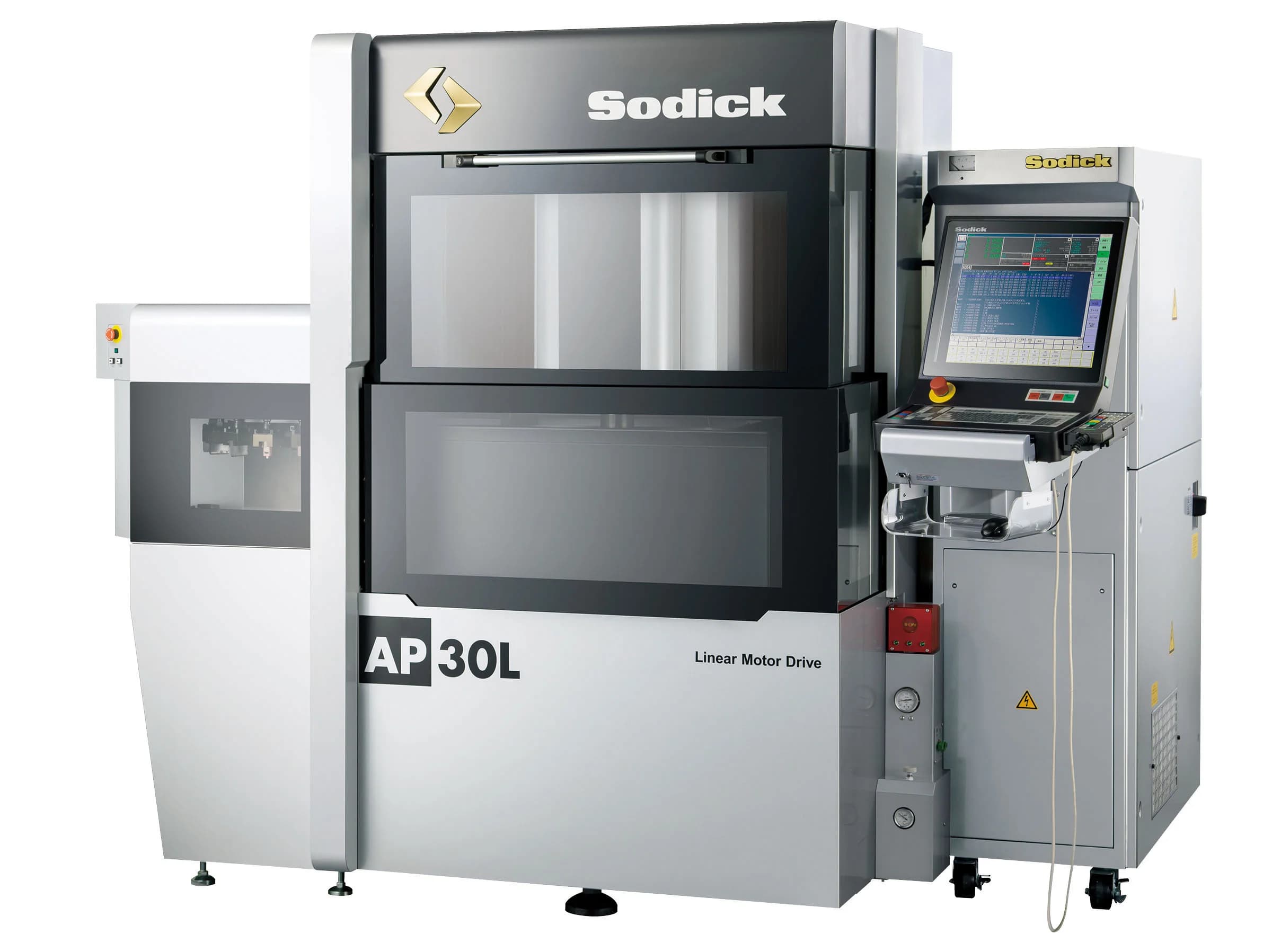

Под заказSodick AP30L
Прошивные электроэрозионные станки (Sinker EDM)
Высокоточный прошивной электроэрозионный станок Sodick AP30L с системой AI и полным температурным контролем. Ход 300 x 250 x 200 мм, керамический стол 500 x 350 мм, заготовка до 200 кг, электрод до 5 кг. Контур SGF4, компактная головка из CFRP.
Подробное описание
Прошивные электроэрозионные станки (Sinker EDM, Die-Sinking EDM) используют принцип электрической эрозии для создания полостей и форм в заготовке копированием геометрии электрода-инструмента. Электрод (графит или медь) погружается в заготовку, а электрические разряды между электродом и заготовкой удаляют материал, точно воспроизводя форму электрода.
Основные преимущества электроэрозионной прошивки: создание полостей любой сложности (рельефные поверхности, глубокие карманы), обработка материалов любой твёрдости без ограничений, высокая точность воспроизведения формы электрода (до 2-5 мкм), качество поверхности Ra 0,1-0,5 мкм, обработка глубоких полостей с высоким отношением глубины к диаметру, отсутствие механических напряжений в обработанной поверхности.
Прошивные электроэрозионные станки применяются в производстве пресс-форм для литья пластмасс, штампов для листовой штамповки, ковочных штампов, в аэрокосмической промышленности, при изготовлении медицинских имплантатов и инструмента.

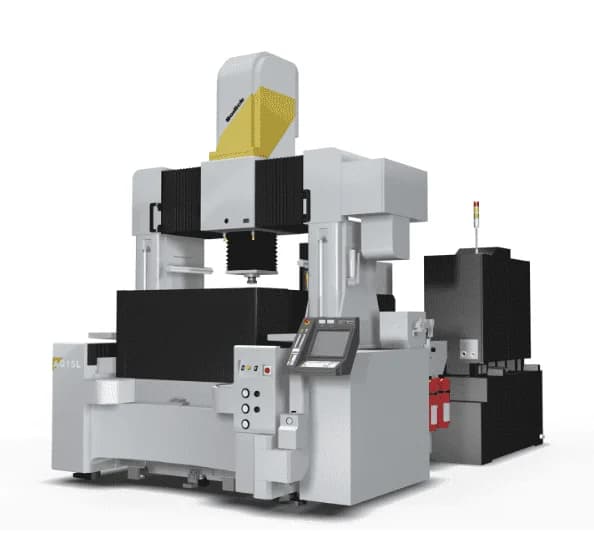

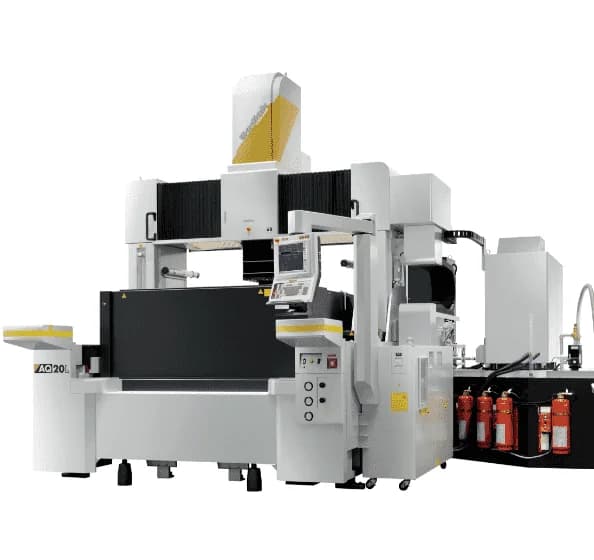

В нашем каталоге представлены прошивные станки от двух производителей. Sodick (Йокогама, Япония, 1976 год; ~3400 сотрудников; Tokyo Stock Exchange Prime) предлагает линейку AP/AD/AL/AG/AQ: компактный AP1L и AP30L для ультраточных полостей, AD35L и AD55L для малых и средних деталей, AL40G/AL60G/AL80G/AL100G для универсальной прошивки, AG100L/AG200L для крупной оснастки и AQ15L/AQ20L для сверхкрупных форм. Sodick предоставляет 10-летнюю гарантию точности позиционирования на модели с плоскими линейными моторами.
AGEMA Germany GmbH (Штраубенхардт, Германия) производит станки AG320 и AG430 (включая Classic-варианты), объединяющие в одном корпусе функции прошивки малых отверстий (start-hole drilling) и прошивного EDM. Это позволяет выполнять полный цикл обработки штампов и пресс-форм на одном станке.
CHARMILLES / GF Machining Solutions добавляет актуальный 2026 прошивной электроэрозии FORM: FORM E 350/600 для compact и value-focused задач, FORM P 350 Dedicated для connector mold inserts, FORM P 350/600/900 для productive die-sinking EDM, FORM S 350 с C-axis и FORM X 400/600 для ultra-precision cavities. Эти карточки отделены от AGIE CUT wire EDM, потому что обрабатывают полости электродом, а не вырезают контур проволокой.
