STUDER uniLoad

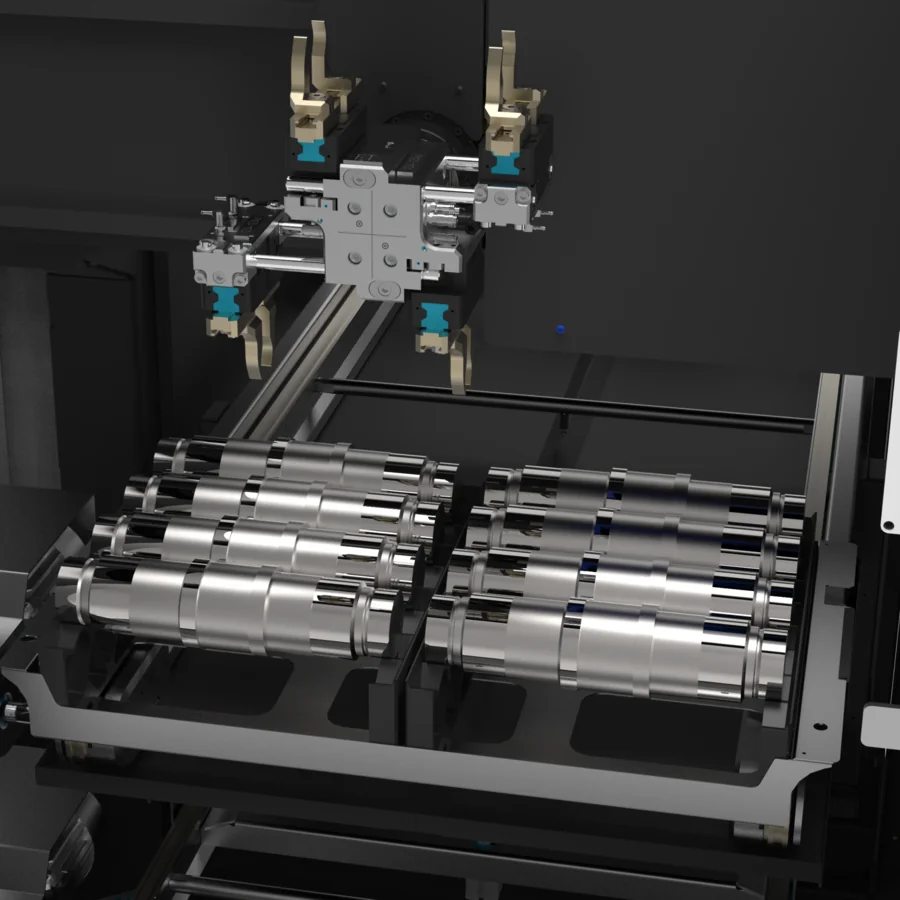

STUDER uniLoad - портальная система загрузки для универсальных наружных круглошлифовальных станков S31 и S33. Модуль предназначен для более крупных валов и патронных деталей, использует стандартизированные паллеты и поддерживает быструю переналадку.
Технические характеристики
- Интерфейс
- STUDER B3 Profinet loader interface
- Тип деталей
- валовые и патронные детали
- Производитель
- Fritz Studer AG, Швейцария
- Подача заготовок
- стандартизированная паллетная система
- Тип оборудования
- портальный загрузчик для круглошлифовального станка
- Макс. масса детали
- 5 кг в чередующемся режиме / 15 кг с одинарным захватом
- Время смены детали
- 10-12 секунд в чередующемся режиме / около 18 секунд с одинарным захватом
- Совместимые станки
- STUDER S31 и S33 с расстоянием между центрами 650 / 1000 мм
- Длина валовой детали
- до 650 мм
- Диаметр захвата валов
- 6-100 мм
- Диаметр валовой детали
- до 100 мм
- Длина патронной детали
- до 100 мм
- Диаметр патронной детали
- до 260 мм
- Ориентировочная площадь модуля
- ширина 2650 мм, длина 1600 мм
- Диаметр захвата патронных деталей
- 6-260 мм
Подробное описание
uniLoad ориентирован на предприятия, которым стандартной роботизированной ячейки для мелких деталей уже недостаточно. В основе решения - линейная портальная ячейка с одним или двумя параллельными захватами, способная обслуживать валовые детали длиной до 650 мм и патронные детали диаметром до 260 мм. Это делает uniLoad логичным выбором для производств валов, шпиндельных компонентов, гидравлических деталей и прецизионных узлов среднего размера.
Подача деталей организована через стандартизированную паллетную систему. Такой формат удобен для серий с повторяющейся геометрией: оснастка готовится вне станка, оператор быстро меняет паллеты, а станок получает предсказуемый поток заготовок. Для российских заказчиков это особенно важно при дефиците квалифицированных операторов и необходимости удерживать стабильный выпуск на длинных сменах.
Система подключается через STUDER B3 Profinet loader interface и не требует от оператора знания роботного программирования. В чередующемся режиме с двумя захватами заявлено время смены детали 10-12 секунд; при одинарном захвате поддерживается масса детали до 15 кг. uniLoad не подменяет крупную автоматизированную линию, но закрывает большую часть задач автономной загрузки S31/S33 для деталей, которые уже выходят за пределы insertLoad.
