STUDER roboLoad

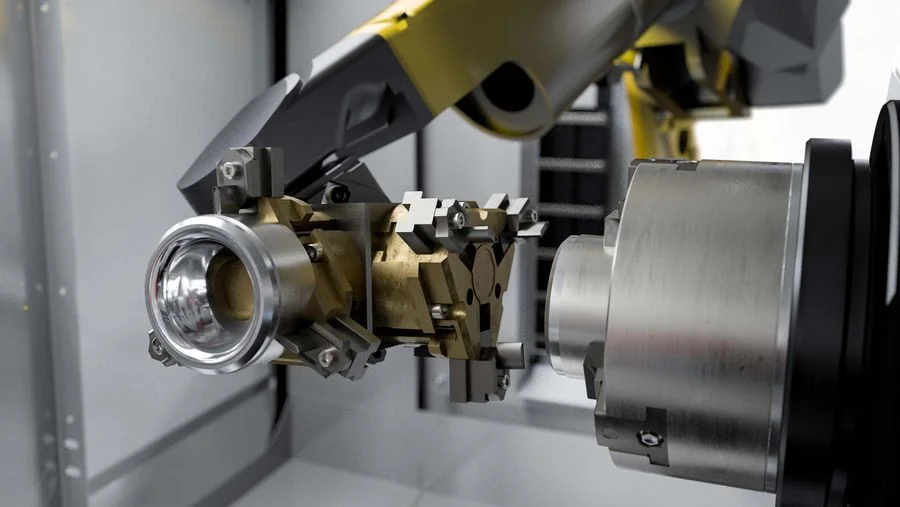

STUDER roboLoad - роботизированная загрузочная ячейка для радиусных внутришлифовальных станков S121 Radius, S131 Radius и S141 Radius. Система работает с патронными деталями, поддерживает хранение до 600 заготовок и подходит для прецизионных радиусных профилей.
Технические характеристики
- Робот
- Fanuc M-10iD/10L или эквивалентная интеграция STUDER
- Интерфейс
- STUDER B3 Profibus loader interface
- Тип деталей
- патронные детали для радиусного внутреннего шлифования
- Длина детали
- 10-100 мм
- Автономность
- до 600 деталей в зависимости от размера
- Производитель
- Fritz Studer AG, Швейцария
- Тип оборудования
- роботизированная загрузочная ячейка
- Хранение деталей
- 6 полок, 6 grid racks, SPC и NIO storage
- Макс. масса детали
- 2,8 кг с двойным патронным захватом / 7 кг с одинарным захватом
- Время смены детали
- около 12 секунд с двойным захватом / около 20 секунд с одинарным захватом
- Совместимые станки
- STUDER S121 Radius, S131 Radius, S141 Radius
- Макс. диаметр детали
- 260 мм
- Диапазон внешнего захвата
- 6-168 мм
- Диапазон внутреннего захвата
- 34-212 мм
- Ориентировочная площадь модуля
- ширина 1500 мм, длина 4000 мм
Подробное описание
roboLoad отличается от наружных загрузчиков STUDER тем, что спроектирован под радиусное внутреннее шлифование. Такие станки применяют для деталей с радиусами, сферами, шаровыми поверхностями, инструментальными формами и высокоточными внутренними контурами. В этих задачах цена ошибки загрузки особенно высока: деталь часто компактная, геометрически сложная и требует надежного позиционирования в патроне.
STUDER решает задачу через роботизированную ячейку с регулируемой rack-системой хранения. Официальный флаер указывает совместимость с S121 Radius, S131 Radius и S141 Radius, работу с патронными деталями длиной 10-100 мм и диаметром до 260 мм. В базовой конфигурации используются полки и grid racks, а также SPC/NIO-хранение для контроля и разделения деталей. Это важно для серий, где требуется не только загрузить деталь, но и сохранять прослеживаемость результата.
Для поставки в составе CNC Metal roboLoad стоит рассматривать как часть технологического проекта под конкретный радиусный станок STUDER. Нужно заранее определить геометрию захвата, ориентацию заготовки, контрольные операции и требования к автономности. При корректной настройке система уменьшает ручные операции, стабилизирует цикл и делает радиусную внутреннюю шлифовку пригодной для длительных безоператорных партий.
