STUDER ecoLoad
STUDER ecoLoad - интегрированная автоматизация для производственного круглошлифовального станка S22. Система рассчитана на компактные валовые и патронные детали диаметром до 50 мм и длиной до 250 мм.
Технические характеристики
- Применение
- серийное шлифование компактных валовых и патронных деталей
- Тип деталей
- валовые и патронные компоненты
- Производитель
- Fritz Studer AG, Швейцария
- Варианты подачи
- револьверный магазин со swivel gripper, prisma shuttle с V-gripper
- Тип оборудования
- интегрированная система загрузки
- Макс. длина детали
- 250 мм
- Макс. масса детали
- 3 кг
- Совместимый станок
- STUDER S22
- Макс. диаметр детали
- 50 мм
- Макс. диаметр захвата
- 30 мм
- Интерфейс масштабирования
- возможность подключения альтернативной периферийной автоматизации
- Автономность револьверного магазина
- до 60 деталей при диаметре 4-20 мм; до 28 деталей при диаметре 16-32 мм или 30-50 мм
Подробное описание
ecoLoad предназначен для серийного S22, где важны минимальная площадь, быстрый запуск партии и возможность связать станок с разными периферийными решениями. В отличие от внешней роботизированной клетки, это интегрированная концепция handling внутри производственной логики S22: заготовка подается в зону загрузки через револьверный магазин или prism-шаттл, после чего встроенный захват передает ее в рабочую позицию.

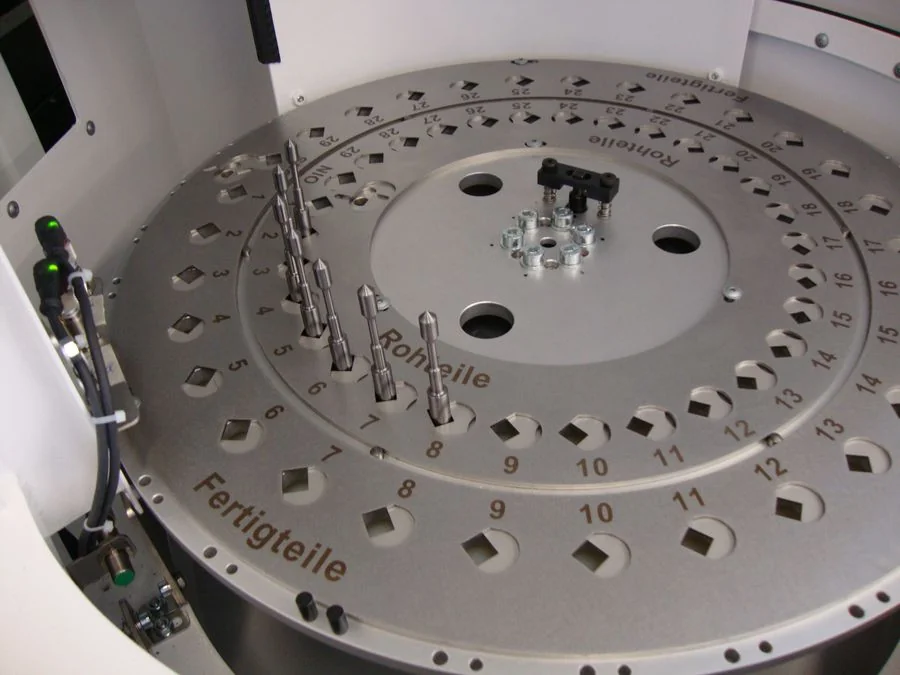

Официальный флаер STUDER описывает два варианта периферии. Первый - револьверный магазин со swivel gripper, рассчитанный на партии небольших деталей: например, до 60 заготовок при диаметре 4-20 мм. Второй - prisma shuttle с V-gripper, который может использоваться как интерфейс для альтернативных свободностоящих загрузчиков. Такой подход полезен, когда предприятие сначала запускает S22 в базовом режиме, а затем масштабирует автоматизацию под реальные партии.
ecoLoad закрывает типовую нишу массового шлифования малых деталей: оси, штоки, штифты, компактные патронные компоненты, детали приборостроения и автомобильные элементы. Максимальная длина детали 250 мм, диаметр до 50 мм, масса до 3 кг. Для подбора важно заранее определить диапазон диаметров, способ ориентации и требуемую автономность магазина, потому что от этого зависит конфигурация периферии.
