GX 15 T

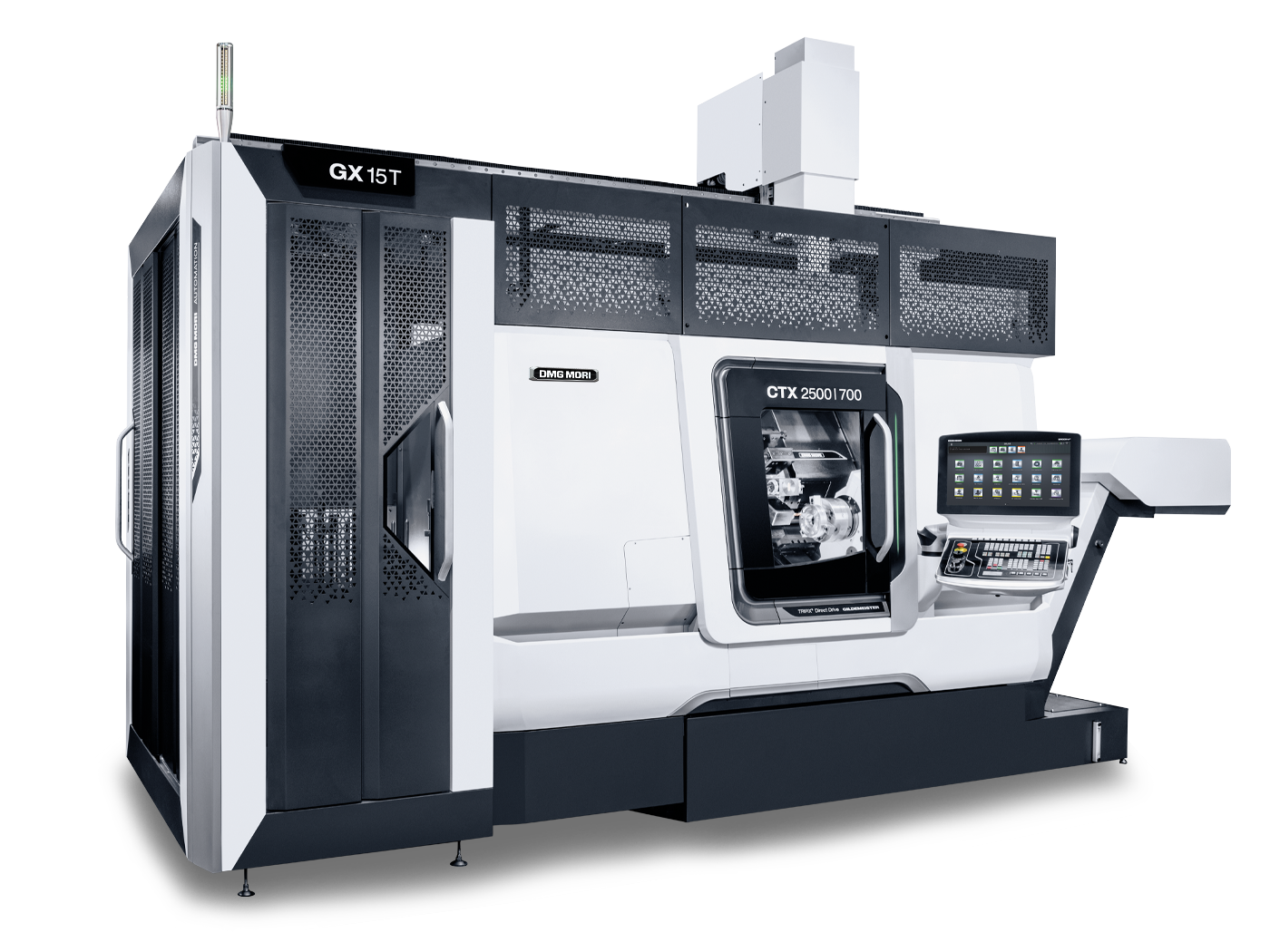

GX 15 T - высокопроизводительный компактный портальный загрузчик (Gantry Loader) для токарного центра CTX 2500 с интегрированной системой автоматизации для обработки заготовок весом 2 × 15 кг с двойным захватом и размером до ø 200 × 150 мм с компактной площадью 10.2 м² (с CTX 2500 | 700) и высотой 3.4 м благодаря телескопической оси для эффективного использования производственного пространства. Минимальная площадь для эффективной интеграции в производственную линию. Вместимость заготовок включает максимальный вес 2 × 15 кг с двойным захватом для одновременной обработки двух деталей, максимальные размеры ø 200 × 150 мм для универсальности применения, поддержку широкого диапазона цилиндрических компонентов. Система загрузки включает паллетный магазин на 10 паллет с максимальной нагрузкой 75 кг на паллету для достаточной вместимости серийного производства, 3-пальцевый центрический двойной захват с поворотной осью для загрузки и разгрузки главного и/или противошпинделя для универсальности работы с токарным центром. Физические характеристики включают компактную площадь 10.2 м² с токарным центром CTX 2500 | 700 для минимизации занимаемого пространства, высоту 3.4 м благодаря телескопической оси для оптимизации вертикального пространства, легкий доступ для обслуживания и настройки благодаря продуманной конструкции. Совместимость со станками включает разработку специально для токарного центра CTX 2500 с максимальным диаметром заготовки 430 мм и максимальной длиной заготовки 1284 мм для оптимальной интеграции и производительности. Управление и эксплуатация включают интеграцию с управлением станка через операторскую панель для единого интерфейса управления, простой CNC интерфейс с диалоговым программированием для удобства настройки, возможность регулировки параметров для оптимизации веса инструмента и скорости оси для точной настройки процесса. Ключевые преимущества включают легкое удаление деталей через переднюю дверь для инспекции и контроля качества, раздвижную дверь для удобной загрузки/разгрузки и обслуживания, минимальную площадь для эффективной интеграции в производственное пространство, доступность для поставки в короткие сроки для быстрого запуска производства. Компактный портальный загрузчик для автоматизации токарного центра CTX 2500 с максимальной компактностью, производительностью и удобством эксплуатации.

Кому подходит: серийным производствам цилиндрических деталей до ø 200×150 мм и массой до 15 кг на токарном центре CTX 2500. Выгоден для цехов, загружающих и главный, и противошпиндель двойным 3-пальцевым захватом при ограниченной площади цеха 10.2 м².
