PW 3000

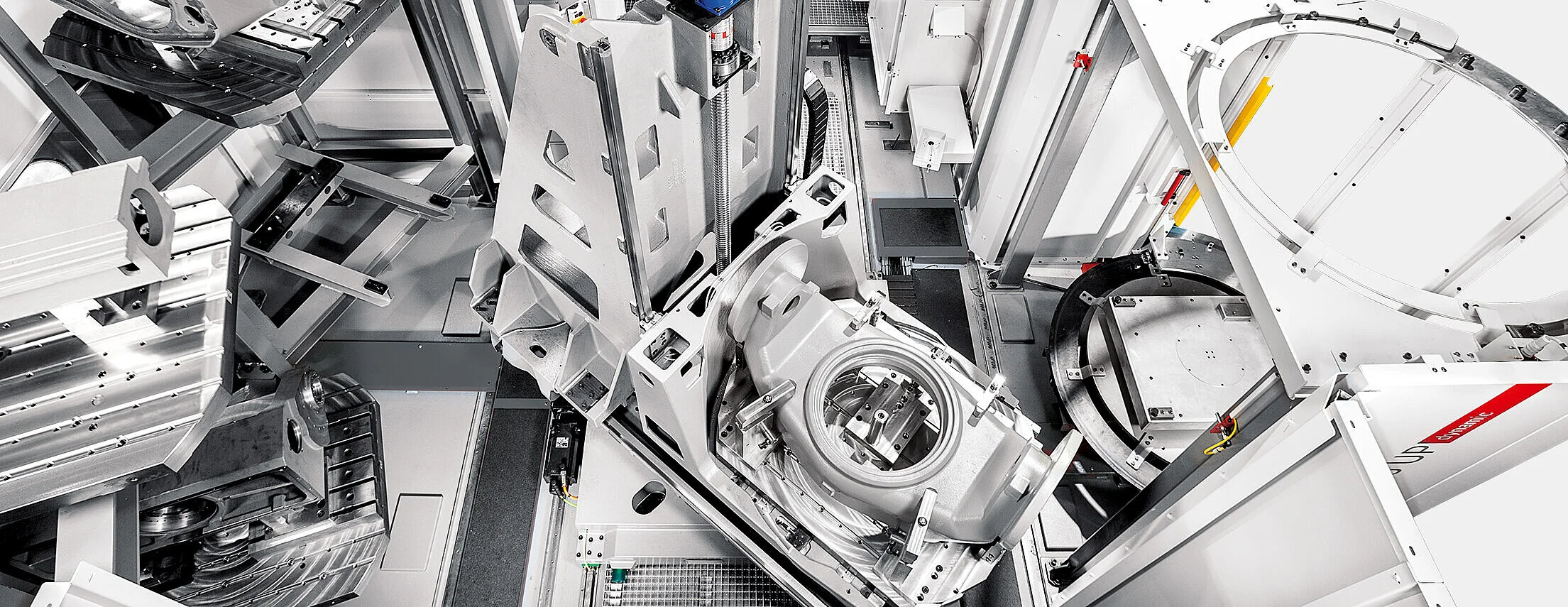

Паллетный перекладчик HERMLE для тяжёлых заготовок на крупных 5-осевых центрах C 52 (MT) GEN2 и C 62 (MT) GEN2. Транспортный вес до 3000 кг, повторяемость позиционирования < 0,01 мм. Палеты 800 × 800 мм или 1000 × 800 мм (с круглым исполнением Ø 1000 / Ø 1166 мм для MT).
Технические характеристики
- Тип
- паллетный перекладчик для тяжёлых заготовок
- Компоновка
- модульная, с накопителем (базовая - 4 паллетных места на конфигурации C 62 UP)
- Управление
- Heidenhain TNC7 / Siemens SINUMERIK ONE, HACS (Hermle Automation Control System)
- Тип паллеты
- квадратная или круглая (круглая - для MT-версий mill-turn)
- Совместимость
- C 52 (MT) GEN2, C 62 (MT) GEN2 (также более ранние C 50 U / C 60 U / C 52 U / C 62 U)
- Размер паллеты
- 800 × 800 мм / Ø 1000 мм или 1000 × 800 мм / Ø 1166 мм
- Транспортный вес
- до 3000 кг (для C 52 U - до 2000 кг на сторону по документации станка)
- Повторяемость позиционирования
- < 0,01 мм
Подробное описание
PW 3000 - паллетный перекладчик HERMLE Maschinenbau (Госхайм, Германия) для крупногабаритных обрабатывающих центров C 52 (MT) GEN2 и C 62 (MT) GEN2. Сделан под тяжёлые заготовки: максимальный транспортный вес до 3000 кг вместе с паллетой (для C 52 U документация HERMLE указывает до 2000 кг на сторону - меньше, чем потолок PW 3000, поскольку ограничено допустимой нагрузкой стола станка).
Поддерживаемые палеты: 800 × 800 мм (круг Ø 1000 мм) или 1000 × 800 мм (круг Ø 1166 мм). Круглая паллета - для MT-версий (mill-turn), где роторная/наклонная кинематика требует поворотного основания. Жёсткое требование: геометрия палеты должна совпадать с моделью станка, поэтому паллетный парк подбирается под конкретную машину.
Повторяемость позиционирования < 0,01 мм. На тяжёлом крупногабарите это критично: при заготовке в 1-3 тонны уход от базовой точки на сотые доли миллиметра приводит к браку на дорогой детали. Паллетный обмен работает без переустановки заготовки, значит допуск на повторное базирование не теряется.
Компоновка модульная. Базовая конфигурация - несколько паллетных мест с накопителем (на пользовательских отчётах HERMLE для C 62 UP / PW 3000 - четыре паллетных места). Накопитель развязывает время наладки от времени обработки: пока станок работает на одной паллете, оператор готовит следующую на отдельной станции настройки. Это и есть главный эффект паллетной системы для тяжелого производства - не ускорение цикла, а снятие зависимости между наладкой и резом.
HACS (Hermle Automation Control System) - опциональное ПО для управления паллетной очередью, заказами и инструментом. На IH-системах HACS идёт опционально, на PW/PW 3000 - обычно в стандартном пакете. HACS отделяет время наладки от основного цикла и даёт онлайн-статус ячейки.
Применение: аэрокосмическая отрасль (крупные корпусные и двигательные детали), энергетика (корпуса турбин, роторы), тяжёлое машиностроение, производство крупных формообразующих деталей и штампов массой до 2-3 т. PW 3000 выбирают там, где заготовка физически тяжёлая и дорогая, и где простой на переналадке стоит дороже, чем сама паллетная система.
Кому подходит: цехам, эксплуатирующим C 52 / C 62 GEN2 на крупногабаритных ответственных деталях с массой заготовки 1-3 тонны, где критично развязать наладку от станка и обеспечить повторяемость базирования < 0,01 мм между паллетными сменами.
