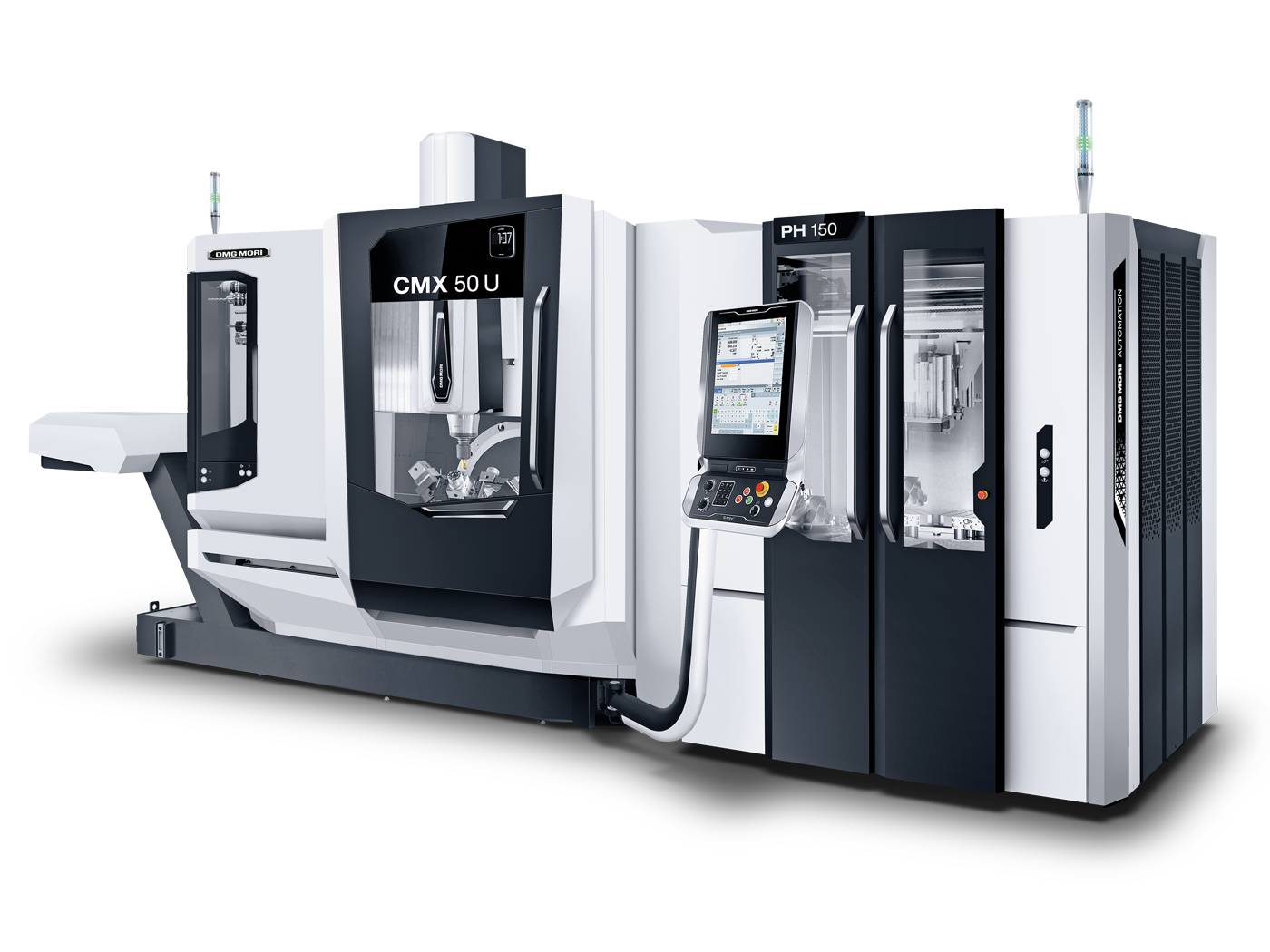

PH 150
Паллетная автоматизация с круглым хранилищем (компоновка "колесо обозрения"). До 34 паллетных станций, паллеты Ø 320/400/500 мм, нагрузка ~80 кг/станция. 3 оси с ЧПУ (X/Z/поворот). Совместимость с CMX V/U, DMU monoBLOCK, DMU 50/65, CLX, NLX, NTX. Минимальный footprint на одну станцию в паллетной линейке DMG MORI.
Технические характеристики
- Оси
- 3 с ЧПУ (X, Z, поворот)
- Тип
- паллетная автоматизация с круглым хранилищем, компоновка "колесо обозрения"
- Управление
- через стойку станка (Pallet Master)
- Совместимость
- CMX V, CMX U, DMU monoBLOCK, DMU 50/65, CLX, NLX, NTX
- Диаметр паллеты
- Ø 320/400/500 мм
- Паллетные станции
- до 34
- Нагрузка на станцию
- ~80 кг
Подробное описание
PH 150 - система паллетной автоматизации с круглым хранилищем, построенная по схеме "колеса обозрения": паллеты расположены по окружности вертикального барабана, который поворачивается и подаёт нужную паллету в зону загрузки. По сравнению с PH 50 (до 20 станций, Ø 320/400) PH 150 берёт больше паллет - до 34 станций - и работает с крупными паллетами Ø 500 мм.
Паллеты Ø 320, 400 и 500 мм. Нагрузка на станцию около 80 кг. Три оси с ЧПУ - X, Z и поворот - обеспечивают подачу паллеты в шпиндель или на стол станка. Управление через стойку станка (Pallet Master), без отдельного пульта.
Почему круглая компоновка. Барабан "колесо обозрения" ставит больше паллетных станций на квадратный метр, чем линейный магазин. Это даёт самый низкий footprint на одну паллету в паллетной линейке DMG MORI. Для цеха с дорогим квадратным метром это значит: либо больше паллет в той же площади (дольше автономность), либо та же автономность на меньшей площади.
Совместимость охватывает вертикальные фрезерные CMX V и CMX U, универсальные DMU monoBLOCK, DMU 50/65, токарные CLX, NLX, NTX. Один тип паллетной автоматики встаёт на разнородный парк - типовая схема сопряжения со станком.
Применяется на серийных и мелкосерийных участках, где нужно держать задел из 20-34 паллет под ночную смену или под многономенклатурный наряд.
Кому подходит: серийным и мелкосерийным производствам на парке CMX/DMU/CLX/NLX/NTX, где требуется больше паллетных станций, чем у PH 50 (до 34), и паллеты в том числе Ø 500 мм. Решение для тех, у кого дорого каждый квадратный метр цеха.
