Зубофрезерные станки
Зубофрезерные станки - специализированные станки для нарезки цилиндрических, спиральных и червячных зубчатых колёс методом червячного фрезерования (hobbing). Обеспечивают высокую производительность серийного производства шестерён для автомобильной, авиаци
Подробное описание

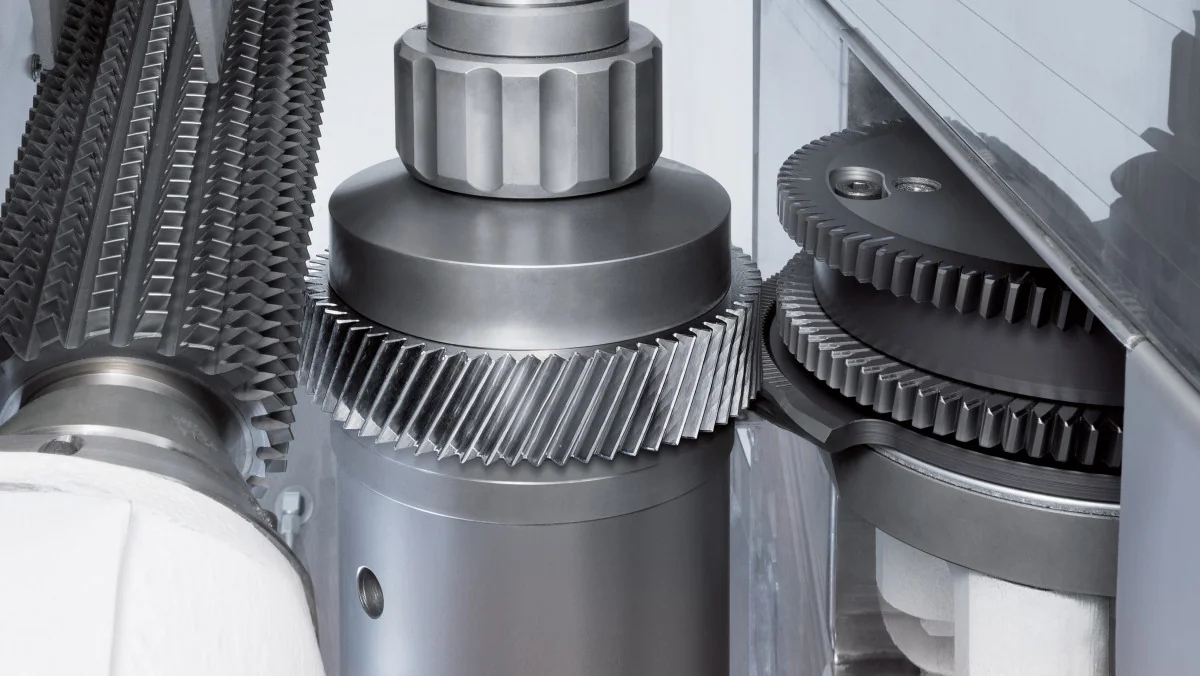

Зубофрезерные станки (gear hobbing machines) реализуют метод непрерывного зубофрезерования червячной фрезой, при котором фреза и заготовка вращаются синхронно, обеспечивая последовательное формирование всех зубьев. Этот метод является наиболее производительным для серийного и массового производства цилиндрических зубчатых колёс с прямыми и косыми зубьями, а также червячных колёс.
Gleason (США) производит широкий спектр зубофрезерных станков серий Genesis (от 130 мм до 1200 мм диаметра) с прямым приводом стола и оптимизированными кинематическими цепями для высокоскоростного сухого фрезерования. Affolter Technologies (Швейцария) специализируется на прецизионных зубофрезерных станках для малых зубчатых колёс часовой, медицинской и приборостроительной промышленности (серии AF110 и AF150, диаметр до 50 мм). Bergamini (Италия) производит зубофрезерные станки для промышленного производства.
Найдено товаров: 20

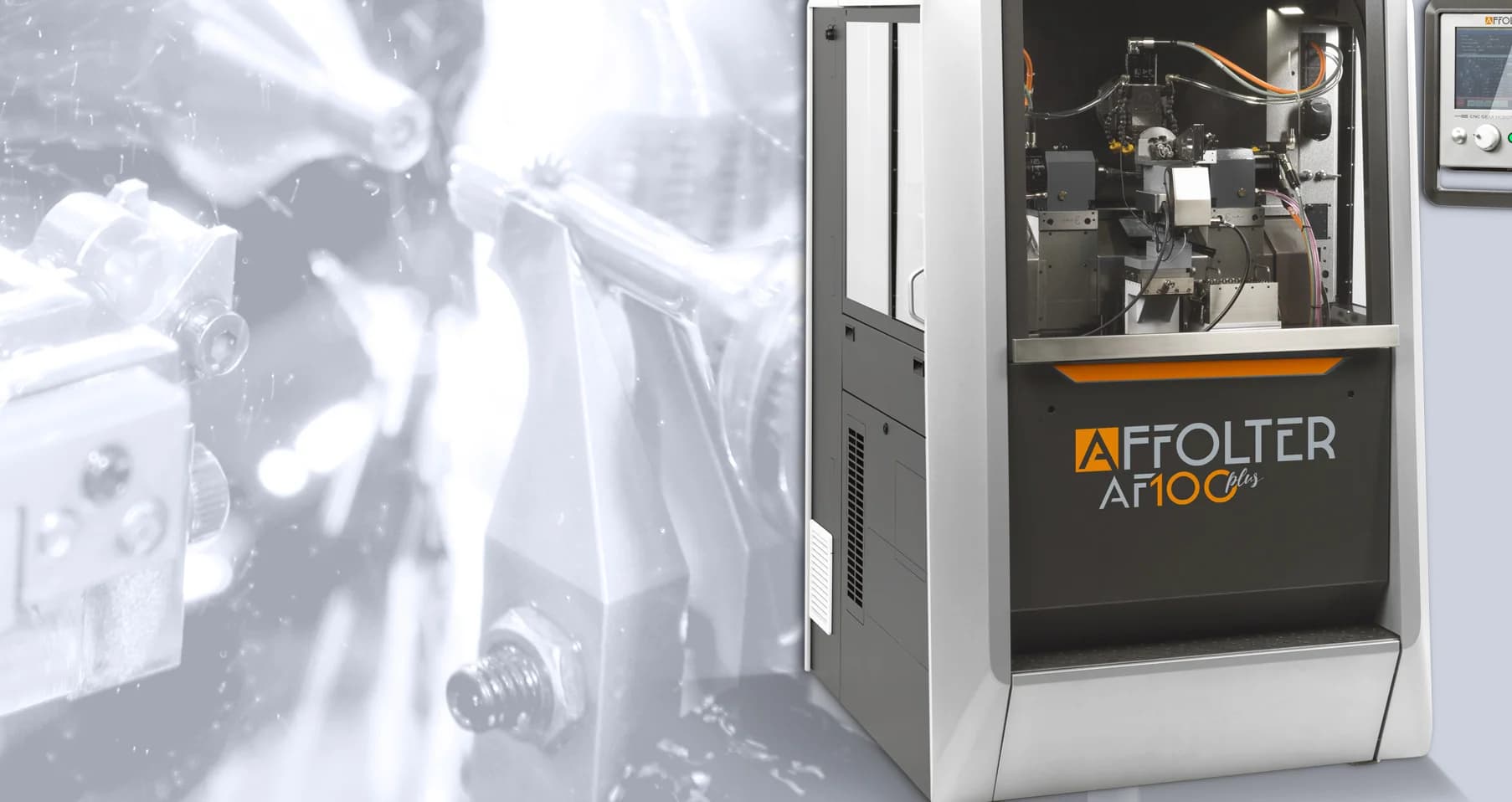

Affolter AF100 Plus
Affolter AF100 Plus — 8-осевой CNC зубофрезерный станок для колёс диаметром до 36 мм, модуль до 0,8 мм. Ось A ±30° с автоматическим наклоном, шпиндель 16 000 об/мин. Часовые, медицинские и приборные шестерни. Заменён моделью AF140 (сентябрь 2025); поставки — по запросу.

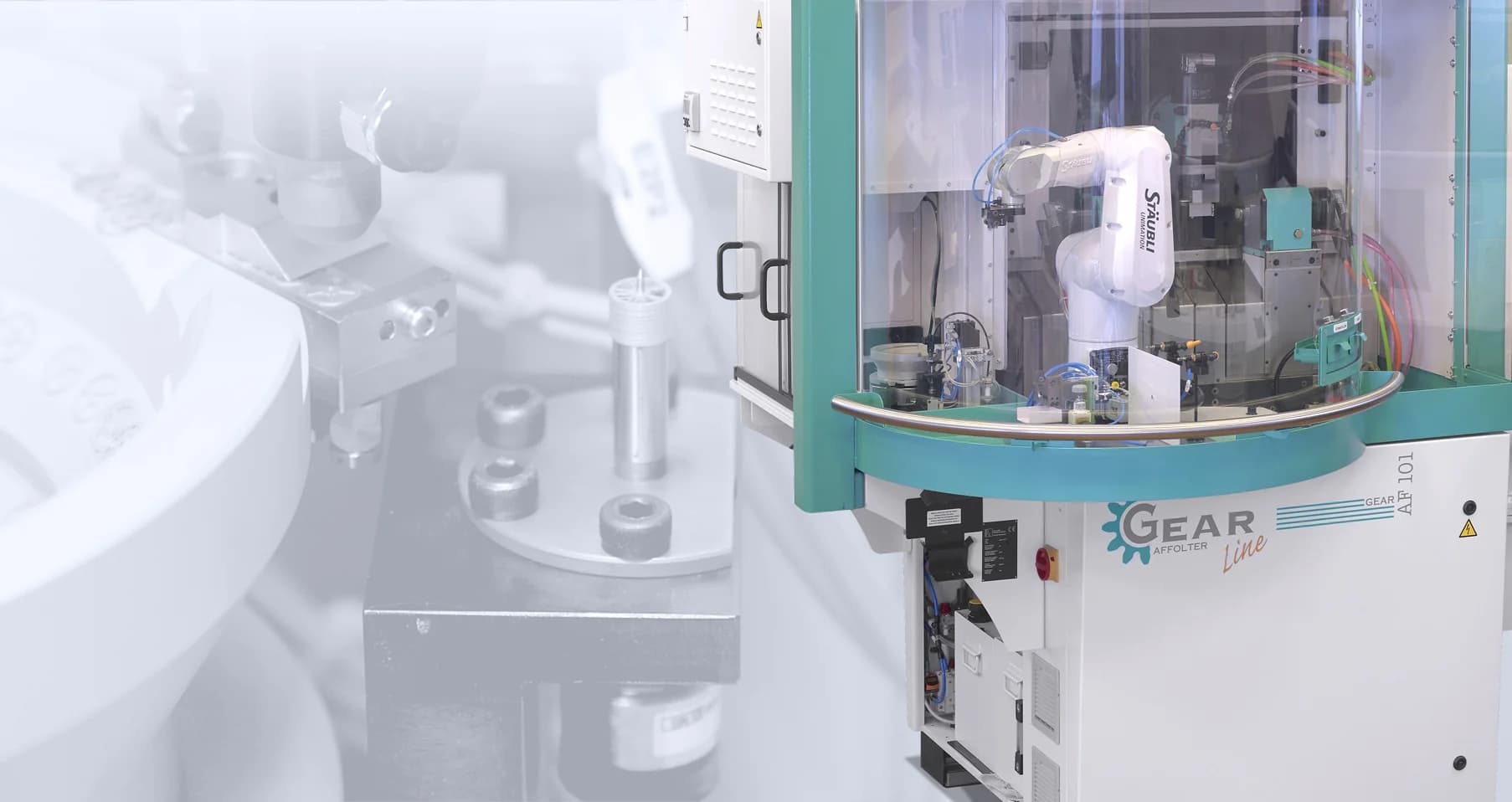

Affolter AF101
Affolter AF101 — 8-осевой CNC зубофрезерный станок с интегрированным роботом для автоматической загрузки, выгрузки, очистки и сортировки деталей. Диаметр до 36 мм, модуль до 0,8 мм, шпиндель 16 000 об/мин. Высокообъёмное производство часовых и приборных шестерён. Заменён AF140 (сентябрь 2025); поставки — по запросу.

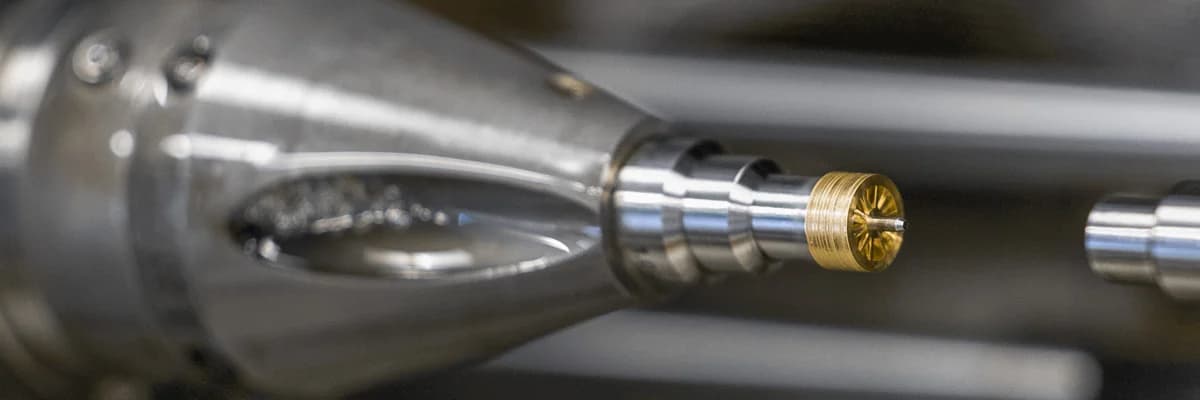

Affolter AF140
Affolter AF140 — компактный 8-осевой CNC зубофрезерный станок для нарезания микрошестерён модулем до 1,0 мм и диаметром до 40 мм. Шпиндель фрезы 16 000 об/мин, система Pegasus (Beckhoff TwinCAT), габариты 850×1050×1810 мм, масса 950 кг. Часовая и медицинская промышленность.

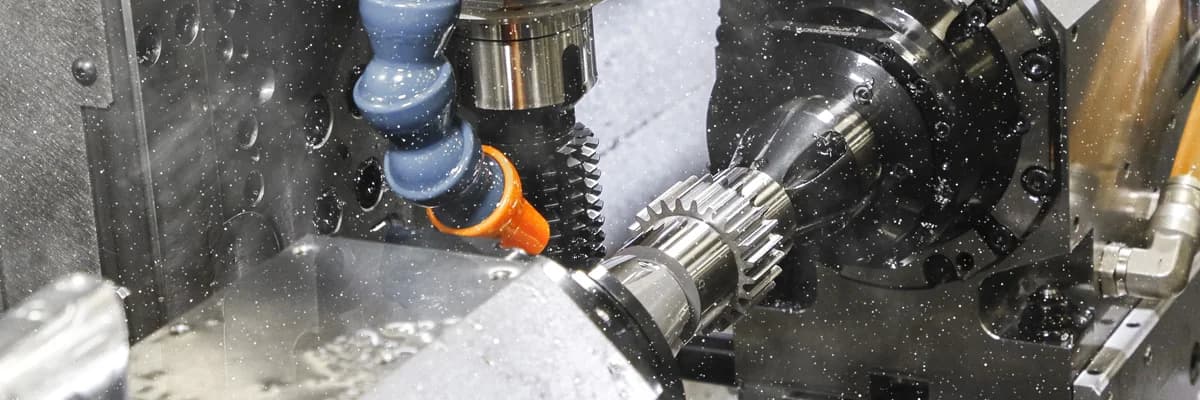

Affolter AF160
Affolter AF160 — флагманский 8-осевой CNC зубофрезерный станок с модулем до 2,0 мм и диаметром до 60 мм. Три переключаемые конфигурации (30 мин): стандартная, с задней бабкой, Power Skiving для внутренних колёс. Pegasus CNC, масса 2700 кг.

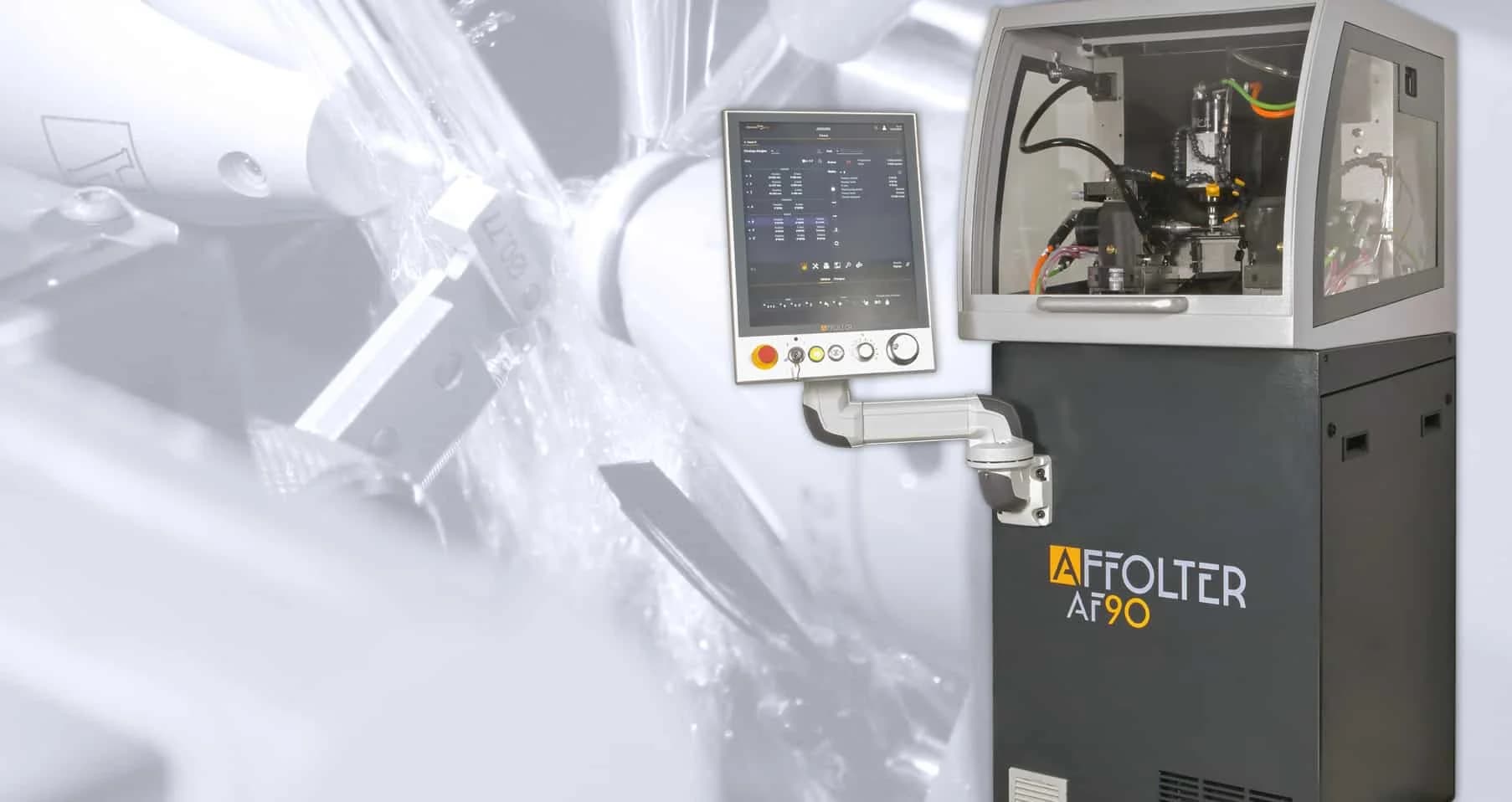

Affolter AF90
Affolter AF90 — компактный 6-осевой CNC зубофрезерный станок для колёс диаметром до 30 мм, модуль до 0,8 мм. Шпиндель фрезы 16 000 об/мин, масса 710 кг. Часовые шестерни, миниатюрная механика. Заменён моделью AF140 (сентябрь 2025); поставки — по запросу.
Gleason Genesis 100H
Gleason Genesis 100H — компактный CNC горизонтальный зубофрезерный станок для нарезания цилиндрических зубчатых колёс диаметром до 100 мм. Максимальный модуль 3 (метрический), скорость шпинделя до 8 000 об/мин, система Fanuc 31i. Электрические трансмиссии (eAxle) и высокопрецизионные редукторы.
Gleason Genesis 100PS
Gleason Genesis 100PS — CNC-станок для силового зубоскашивания (Power Skiving) внутренних и внешних цилиндрических зубчатых колёс диаметром до 100 мм. Модуль до 3, одновременная обработка внутренних шестерён и кольцевых колёс, система Fanuc 31i.
Gleason Genesis 100WM
Gleason Genesis 100WM — специализированный CNC станок для фрезерования червяков (Worm Milling). Максимальный диаметр заготовки 100 мм. Оптимизирован для серийного производства цилиндрических червяков редукторов и сервоприводов. Система Fanuc.
Gleason Genesis 130H
Gleason Genesis 130H — компактный CNC горизонтальный зубофрезерный станок для нарезания цилиндрических зубчатых колёс диаметром до 130 мм. Максимальный модуль 4 (метрический), 5 управляемых осей, система Fanuc 31i. Автомобильные коробки передач и промышленные редукторы.
Gleason Genesis 160H
Gleason Genesis 160H — горизонтальный CNC зубофрезерный станок для нарезания цилиндрических зубчатых колёс диаметром до 160 мм. Модуль до 5, косозубые колёса до ±45°, сухое зубофрезерование. Система Fanuc 31i. Автомобильные трансмиссии пассажирских и лёгких коммерческих автомобилей.
Gleason Genesis 160HCD
Gleason Genesis 160HCD — CNC зубофрезерный станок с интегрированным модулем снятия фаски и удаления заусенцев (HCD). Диаметр до 160 мм, модуль до 5, зубофрезерование + фаска/заусенцы за один установ. Система Fanuc 31i. Автомобильные трансмиссии.
Gleason Genesis 160TWG
Gleason Genesis 160TWG — CNC-станок для резьбошлифования и шлифования червяков (Thread and Worm Grinding) диаметром до 160 мм. Прецизионное шлифование трапецеидальных и модульных резьб, червяков, шариковых винтовых пар, система Fanuc 31i.
Gleason Genesis 180H
Gleason Genesis 180H — вертикальный CNC зубофрезерный станок для нарезания цилиндрических зубчатых колёс диаметром до 180 мм. Версия HCD включает встроенное снятие фасок и удаление заусенцев. Система Fanuc 31i, автомобильная и лёгкая промышленная трансмиссия.
Gleason Genesis 200PS
Gleason Genesis 200PS — CNC-станок для силового зубоскашивания (Power Skiving) внутренних и внешних цилиндрических зубчатых колёс диаметром до 200 мм. Модуль до 5, планетарные редукторы и трансмиссии коммерческого транспорта, система Fanuc 31i.
Gleason Genesis 210H
Gleason Genesis 210H — CNC горизонтальный зубофрезерный станок для нарезания цилиндрических зубчатых колёс диаметром до 210 мм. Максимальный модуль 6 (метрический), 5 управляемых осей, система Fanuc 31i. Промышленные редукторы, ветрогенераторы, тяжёлая автомобильная техника.
Gleason Genesis 250HL
Gleason Genesis 250HL — гибкий горизонтальный CNC-станок для зубофрезерования и профильного фрезерования длинных валов, червяков и роторов диаметром до 250 мм. Специализирован для длинных заготовок (валы до нескольких метров). Система Fanuc 31i.
Gleason Genesis 260H
Gleason Genesis 260H — CNC горизонтальный зубофрезерный станок для нарезания цилиндрических зубчатых колёс диаметром до 260 мм. Максимальный модуль 8, косозубые и шевронные колёса ±45°, система Fanuc 31i, сухое зубофрезерование.
Gleason Genesis 280H
Gleason Genesis 280H — вертикальный CNC зубофрезерный станок для нарезания цилиндрических зубчатых колёс диаметром до 280 мм. Версия HCD: встроенное снятие фасок. Система Fanuc 31i. Грузовые и коммерческие трансмиссии, промышленные редукторы.
Gleason Genesis 280HCD
Gleason Genesis 280HCD — горизонтальный CNC зубофрезерный станок с интегрированным модулем снятия фаски и удаления заусенцев (HCD) для колёс до 280 мм. Зубофрезерование + фаска/заусенцы в одном установе. Модуль до 8. Система Fanuc 31i. Средние коммерческие автомобили и лёгкая промышленная техника.
Gleason Genesis 400H
Gleason Genesis 400H — CNC горизонтальный зубофрезерный станок для нарезания цилиндрических зубчатых колёс диаметром до 400 мм. Максимальный модуль 12 (метрический), шпиндель фрезы до 4 000 об/мин, система Fanuc 31i. Промышленные редукторы и ветрогенераторы.
