Станки для конических зубчатых колес
Станки Gleason Phoenix для нарезки и шлифования гипоидных и спиральных конических зубчатых колёс по методам face hobbing и face milling. Применение: автомобильные мосты, трансмиссии, промышленные угловые редукторы.
Найдено товаров: 8
Под заказGleason Phoenix 1000HC
Станки для конических зубчатых колес
Тяжёлый станок для нарезания крупных конических и гипоидных колёс Ø до 1000 мм, включая закалённые до 62 HRC. Метод Face Hobbing + Hard Cutting, портальная вертикальная компоновка, масса около 50 000 кг. Стойка Fanuc 31i.
Под заказGleason Phoenix 100C
Станки для конических зубчатых колес
Самый компактный станок серии Phoenix для нарезания конических и гипоидных колёс Ø до 100 мм. Метод Face Hobbing, вертикальная компоновка, масса около 6000 кг. Стойка Fanuc 31i, интерфейс роботизированной загрузки.
Под заказGleason Phoenix 280C
Станки для конических зубчатых колес
Станок для нарезания конических и гипоидных колёс Ø до 280 мм. Непрерывное фасонное зубонарезание (Face Hobbing), спиральные конические и гипоидные пары. Вертикальная компоновка, стойка Fanuc 31i, интерфейс роботизированной загрузки.

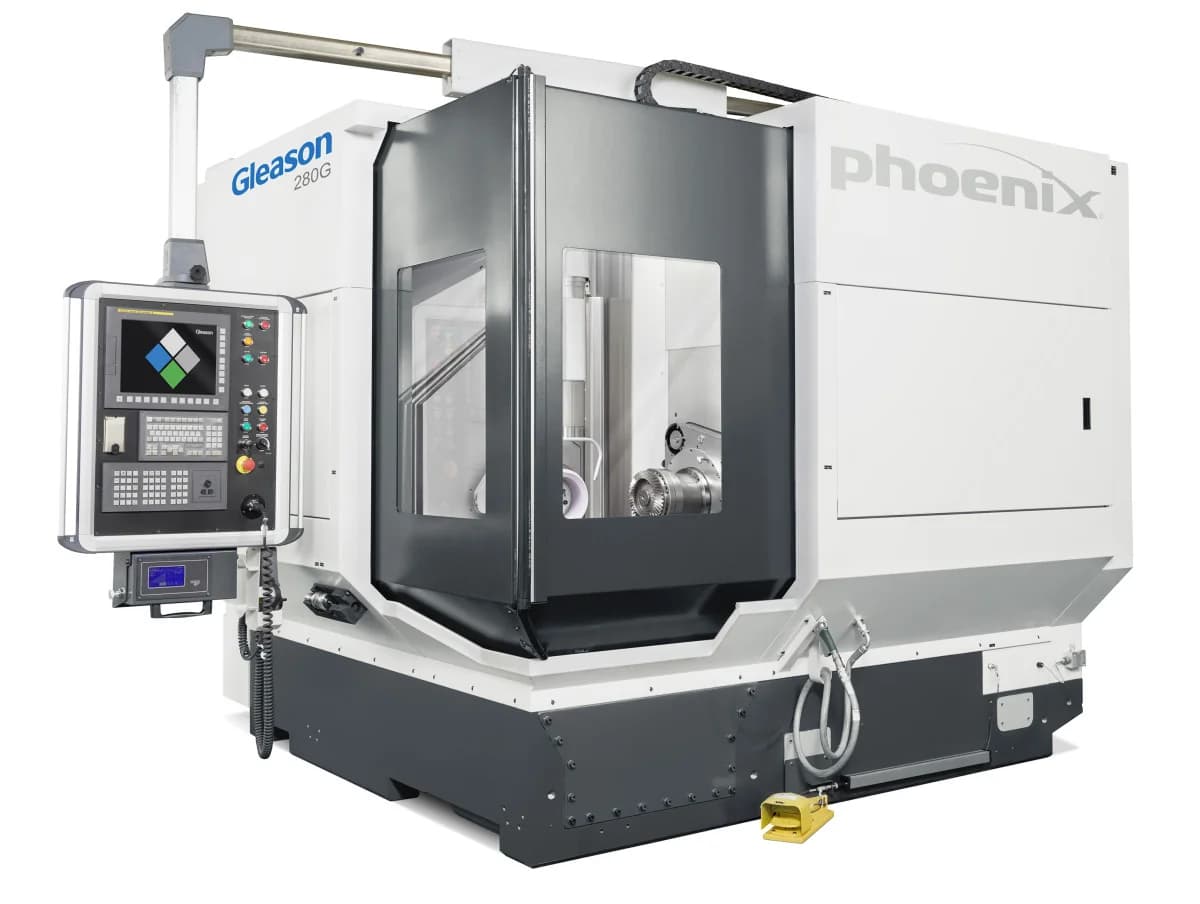

Под заказGleason Phoenix 280G
Станки для конических зубчатых колес
Зубошлифовальный станок для конических и гипоидных колёс Ø до 280 мм. Непрерывное обкатное шлифование (CGG), точность до AGMA 15. Шлифовальный круг Ø до 230 мм, модуль до 10, стойка Fanuc, ПО Gleason с топографическими коррекциями.
Под заказGleason Phoenix 500C
Станки для конических зубчатых колес
Станок для нарезания крупных конических и гипоидных колёс Ø до 500 мм. Метод Face Hobbing, вертикальная компоновка с поворотным столом, масса около 22 000 кг. Стойка Fanuc 31i, параметрическое ПО Gleason.
Под заказGleason Phoenix 600HC
Станки для конических зубчатых колес
Станок для нарезания крупных конических и гипоидных колёс Ø до 600 мм. Методы Face Milling и Face Hobbing на выбор, вертикальная компоновка, масса около 25 000 кг. Стойка Fanuc с ПО Gleason TCA, анализ пятна контакта.
Под заказGleason Phoenix 800G
Станки для конических зубчатых колес
Тяжёлый зубошлифовальный станок для крупных конических и гипоидных колёс Ø до 800 мм. Модуль до 18, непрерывное обкатное шлифование CGG, точность до AGMA 14. Измерительный щуп in-process, масса около 40 000 кг.

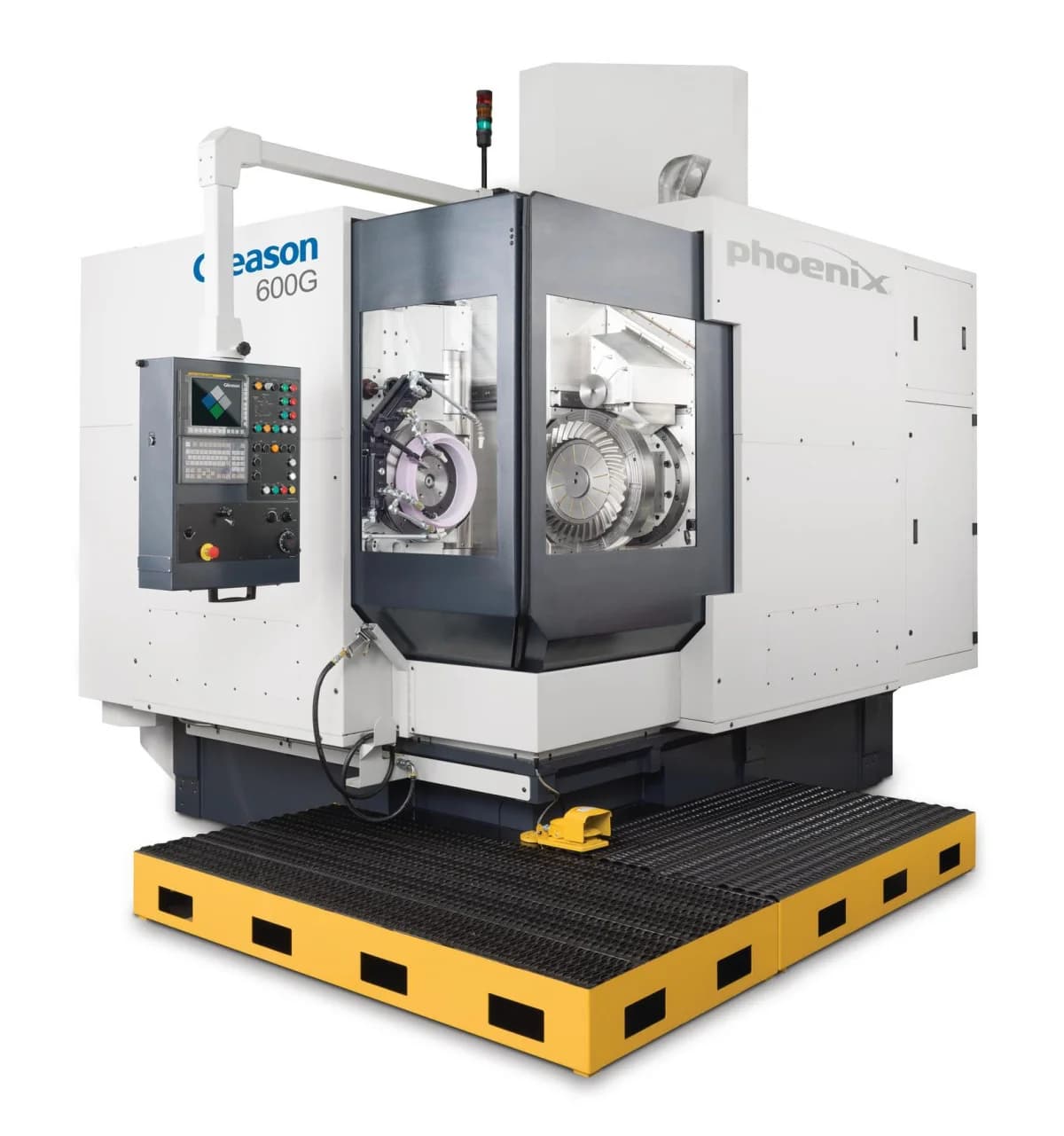

Под заказGleason Phoenix II 600G
Станки для конических зубчатых колес
Зубошлифовальный станок для крупных конических и гипоидных колёс Ø до 600 мм. Непрерывное обкатное шлифование CGG, ширина венца до 110 мм, круг Ø до 508 мм. Шпиндель заготовки до 630 об/мин, точность до AGMA 15, стойка Fanuc 30i.
Подробное описание
Станки для конических зубчатых колёс предназначены для нарезки и шлифования гипоидных и спиральных конических зубчатых пар, применяемых в ведущих мостах автомобилей, авиационных трансмиссиях, промышленных редукторах и сельскохозяйственной технике. Коническая передача передаёт крутящий момент между пересекающимися осями и является незаменимым элементом трансмиссий с угловой передачей.
Gleason (Рочестер, США, 1865 год) - мировой лидер в технологиях зубообработки - производит полную линейку станков для конических передач серий Phoenix. Современный модельный ряд включает Phoenix 100C для робототехники и электроинструмента, Phoenix 280C, Phoenix 500C, Phoenix 800C, Phoenix 1000HC (для крупных конических колёс) и шлифовальный Phoenix 800G. Станки Phoenix реализуют оба метода Gleason - face hobbing (непрерывное деление с накатной фрезой) и face milling/completing (поштучное деление). Шестикоординатная CNC-система с прямыми приводами обеспечивает завершённую обработку в одном установе - нарезка плюс конусное шлифование.
Применение: производство ведущих мостов автомобилей и грузовиков (гипоидные пары), вертолётные трансмиссии, промышленные угловые редукторы, сельскохозяйственная техника, строительное и горнодобывающее оборудование.
