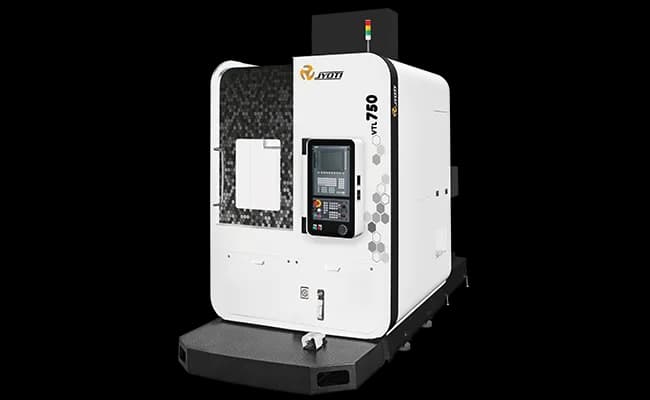

VTL Series
VTL Series - вертикальные токарные станки Jyoti для тяжёлых дисковых деталей диаметром до 750 мм. Монолитная станина с коробчатыми направляющими, 8-позиционная двусторонняя сервотурель, мощность шпинделя до 42/28 кВт.
Технические характеристики
- Тип
- двунаправленная 8-позиционная сервотурель
- Длина
- 2690 мм
- Масса
- 5500 кг
- Высота
- 2560 мм
- Ширина
- 1600 мм
- Ход по оси X
- 225 мм
- Ход по оси Z
- 410 мм
- Размер патрона
- 250 мм
- Мощность двигателя
- 15/11 кВт
- Максимальная скорость
- 3000 об/мин
- Скорость быстрой подачи
- 24 м/мин
- Диаметр поворотной платформы
- 625 мм
- Стандартный диаметр обработки
- 400 мм
- Неопределенность позиционирования
- 0,010 мм
Подробное описание
VTL Series - вертикальные токарные станки под тяжёлые дисковые детали в энергетическом машиностроении, горно-шахтном оборудовании, железнодорожной и оборонной промышленности. Вертикальная компоновка удерживает заготовку силой тяжести на горизонтальном столе - тяжелые маховики, фланцы и корпуса базируются без задней бабки и люнетов.
Станина - тяжёлая монолитная, с коробчатыми направляющими. Коробчатые направляющие (против линейных) несут больший вес и противостоят ударным нагрузкам при черновом съёме на крупном диаметре - на дисках массой в сотни килограммов это определяет стабильность геометрии. Гидравлический зажим стола.
Главный шпиндель - горизонтальный стол с патроном Ø250-530 мм в зависимости от модели. Диаметр поворотной платформы 625-900 мм. Обороты до 3000 об/мин на младшей модели VTL 400, до 1500-1200 об/мин на старших VTL 750. Мощность 15/11 кВт у VTL 400, до 42/28 кВт у VTL 750B. Версии A/B отличаются оборотами/моментом и размером патрона под конкретный размер партии.
8-позиционная двунаправленная сервотурель с державкой под расточные оправки. Быстрые перемещения 20-24 м/мин, точность позиционирования 0,010-0,015 мм. Рабочая зона по X 225-400 мм, по Z 410-750 мм.
Модельный ряд: VTL 400 (Ø400 мм, 5500 кг), VTL 500 в вариантах 5A/5B/7A/7B (Ø500 мм, 8000-8700 кг), VTL 750 в вариантах A/B (Ø750 мм, 10500-10700 кг). Загрузка/выгрузка тяжёлых заготовок - кран-балкой, стол расположен на рабочей высоте.
Кому подходит: цехам энергетического машиностроения, железнодорожной и горно-шахтной отрасли, где обрабатывают тяжёлые дисковые детали (фланцы, маховики, тормозные диски, турбинные диски, колёсные центры) и нужна крановая загрузка без переустановки заготовки.
