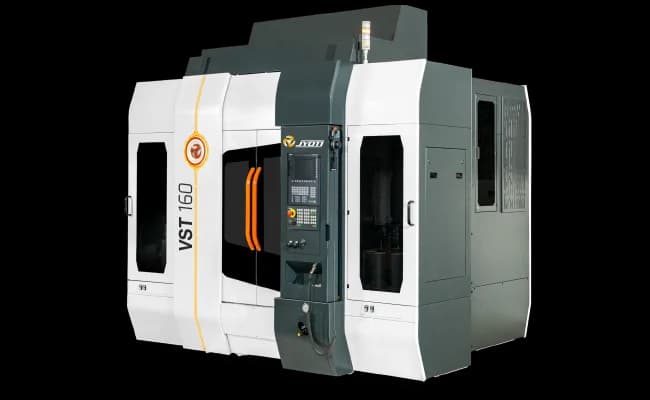

VST 160
VST 160 - автоматизированный вертикальный токарный центр Jyoti с палетной подачей 12+12 заготовок. Двойная турель на 18 позиций (9+9), шпиндель 22 кВт до 5000 об/мин, ось C с разрешением 0,001°, масса детали до 8,5 кг, точность 0,010 мм.
Технические характеристики
- Длина
- 4250 мм
- Масса
- ~8700 кг
- Высота
- 3000 мм
- Смазка
- централизованная программируемая
- Ширина
- 3050 мм
- Задняя бабка
- цифровая
- Конфигурация
- двойная турель
- Повторяемость
- 0,005 мм
- Конус шпинделя
- A2-6
- Разрешение оси C
- 0,001°
- Скорость резания
- 10 м/мин
- Мощность двигателя
- 22 кВт
- Поперечный ход (ось X)
- 240 мм
- Продольный ход (ось Z)
- 625 мм
- Максимальная скорость
- 5000 об/мин
- Общее количество палет
- 24
- Количество входных палет
- 12
- Общее количество позиций
- 18 (9+9)
- Количество выходных палет
- 12
- Максимальная масса детали
- 8,5 кг
- Тип держателя инструмента
- BMT 55
- Максимальный диаметр детали
- 200 мм
- Скорость быстрой подачи (X/Y/Z)
- 20 м/мин
- Максимальная длина обработки
- 625 мм
- Максимальный диаметр обработки
- 125 мм
- Неопределенность позиционирования
- 0,010 мм
- Стандартный диаметр обработки (с захватом)
- 65 мм
Подробное описание
VST 160 - автоматизированный вертикальный токарный центр под крупносерийное производство малогабаритных деталей. Построен на платформе с палетной подачей заготовок: 12 входных и 12 выходных палет (24 рабочих места), автоматическая подача и выгрузка в одном цикле.
Палетная система - основная фишка платформы. Оператор загружает сырые заготовки на входные палеты в начале смены; станок берёт их по одной, обрабатывает и выгружает на выходные палеты. Машина работает в безлюдном режиме много смен, утилизация оборудования держится на уровне, недоступном для станков с ручной загрузкой. Максимальная масса детали 8,5 кг.
Главный шпиндель - 22 кВт, до 5000 об/мин, конус A2-6. Ось C с разрешением 0,001° - шпиндель позиционируется под контурное фрезерование и координатные отверстия, а не только под точение. Диаметр детали до 200 мм, максимальный диаметр обработки 125 мм, стандартный диаметр с захватом 65 мм, максимальная длина обработки 625 мм.
Двойная турель с 18 позициями (9+9) и интерфейсом BMT 55 - два блока инструментов работают независимо, на одной детали можно вести параллельные переходы. Цифровая задняя бабка поддерживает длинные валы. Ходы осей X/Y/Z - 240/.../625 мм, быстрые перемещения 20 м/мин, скорость резания 10 м/мин.
Линейные стеклянные энкодеры - прямая система измерения по осям, без люфта винтовой пары. Точность позиционирования 0,010 мм, повторяемость 0,005 мм по VDI/DGQ 3441. Управление - Siemens 828D или Fanuc 0i TF Plus. Централизованная программируемая смазка узлов в базе.
Кому подходит: крупносерийным и массовым производствам автокомпонентов (валы, шестерни, фланцы двигателей), где нужна безлюдная работа в многосменном графике и высокая утилизация оборудования с минимальным участием оператора.
