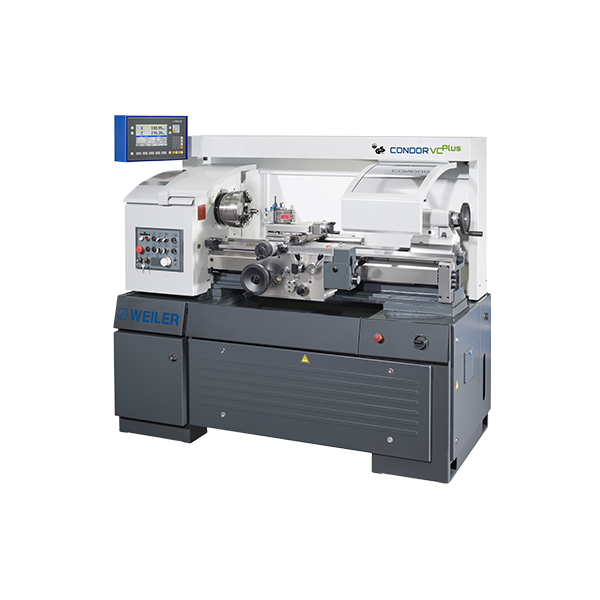

Condor VCPlus
Токарно-винторезный станок Weiler Condor VCPlus для производственных цехов и обучения: высота центров 180 мм, Ø 360 мм над станиной, расстояние между центрами 800 мм. Главный привод 10,5 кВт, обороты 25-4000 об/мин, бесступенчатые подачи. Точность инструментальщика по DIN 8605.
Технические характеристики
- Дисплей
- 9" цветной (опция 15" сенсорный)
- Тип станка
- Токарно-винторезный с бесступенчатым цифровым управлением (VCPlus)
- Конус пиноли
- MK 3 (DIN 228)
- Высота центров
- 180 мм
- Главный привод
- 10,5 кВт (100 % ПВ)
- Точность станка
- DIN 8605 (точность инструментальщика)
- Шпиндельный узел
- DIN 55027 (размер 6)
- Поперечная подача
- 0,003-2 мм/об (бесступенчатая)
- Продольная подача
- 0,01-6 мм/об (бесступенчатая)
- Корректировка подачи
- потенциометром в процессе обработки
- Опциональные системы
- e-LISSY (обучающая концепция), EDUCATION4.0
- Управление скоростью
- Частотный преобразователь
- Ход пиноли задней бабки
- 110 мм
- Система энергосбережения
- e-TIM
- Расстояние между центрами
- 800 мм
- Диаметр отверстия шпинделя
- 57 мм
- Диаметр пиноли задней бабки
- 50 мм
- Диаметр переднего подшипника
- 90 мм
- Нарезание резьбы (метрическая)
- 0,1-20 мм
- Диаметр обработки над станиной
- 360 мм
- Диаметр обработки над суппортом
- 190 мм
- Диапазон частот вращения шпинделя
- 25-4000 об/мин (бесступенчатая)
Подробное описание
Condor VCPlus - старшая модель токарно-винторезных станков серии VCPlus от Weiler Werkzeugmaschinen GmbH (Эмскирхен, Бавария). Обычный токарно-винторезный станок с цифровым бесступенчатым управлением скоростью и подачами, рассчитанный на инструментальные цеха, мелко- и среднесерийное производство, учебные центры с расширенной программой.
Рабочая зона: высота центров 180 мм, Ø 360 мм над станиной, Ø 190 мм над суппортом, расстояние между центрами 800 мм. Самая большая рабочая зона в линейке VCPlus. Точность по стандарту DIN 8605 (точность инструментальщика).
Главный привод 10,5 кВт при 100 % ПВ, бесступенчатая регулировка скорости от 25 до 4000 об/мин через частотный преобразователь. Шпиндельный узел DIN 55027 размер 6 - увеличенный по сравнению с младшими моделями. Отверстие шпинделя 57 мм, диаметр переднего подшипника 90 мм. Жесткость под более тяжелыми режимами.
Бесступенчатые подачи: продольная 0,01-6 мм/об, поперечная 0,003-2 мм/об. Нарезание резьбы 0,1-20 мм. Задняя бабка: Ø пиноли 50 мм (увеличенная), ход 110 мм, конус MK 3 по DIN 228. Дисплей 9" цветной в стандарте, опционально 15" сенсорный.
Для учебных задач станок интегрируется в концепцию EDUCATION4.0: цифровой двойник, индивидуальная подача учебного контента. Система энергосбережения e-TIM снижает потребление при простое. Опциональная обучающая концепция e-LISSY с упором на безопасность и пошаговую подготовку операторов.
Кому подходит: инструментальным и ремонтным цехам заводов со среднесерийным производством, учебным центрам с программой от базовой до продвинутой - там, где нужна самая большая рабочая зона в линейке VCPlus, жесткость шпинделя Ø 90 мм и мощность 10,5 кВт под более тяжелые детали.
