Zebra CNC Chucker
Zebra CNC Chucker - компактный токарный центр-патронник для малых и средних деталей. 12-позиционная револьверная головка с державкой 25x25 мм, шпиндель 7,5 кВт до 5000 об/мин, точность 0,007 мм, повторяемость 0,005 мм по VDI/DGQ 3441.
Технические характеристики
- Тип
- револьверная головка VDI
- Длина машины
- 1900 мм
- Масса машины
- 3500 кг
- Высота машины
- 2170 мм
- Ширина машины
- 1330 мм
- Повторяемость
- 0,005 мм
- Конус шпинделя
- A2-5
- Диапазон скоростей
- 50-5000 об/мин
- Количество позиций
- 12
- Мощность двигателя
- 7,5 кВт (Siemens или Fanuc)
- Размах над станиной
- 385 мм
- Поперечный ход (ось X)
- 175 мм
- Продольный ход (ось Z)
- 300 мм
- Скорость быстрой подачи
- 24 м/мин
- Максимальная длина точения
- 300 мм
- Диаметр сквозного отверстия
- Ø55 мм
- Максимальный диаметр прутка
- Ø44 мм
- Размер державки инструмента
- 25 × 25 мм
- Стандартный диаметр точения
- 250 мм
- Максимальный диаметр точения
- 320 мм
- Неопределенность позиционирования
- 0,007 мм
- Максимальный диаметр расточной оправки
- Ø40 мм
Подробное описание

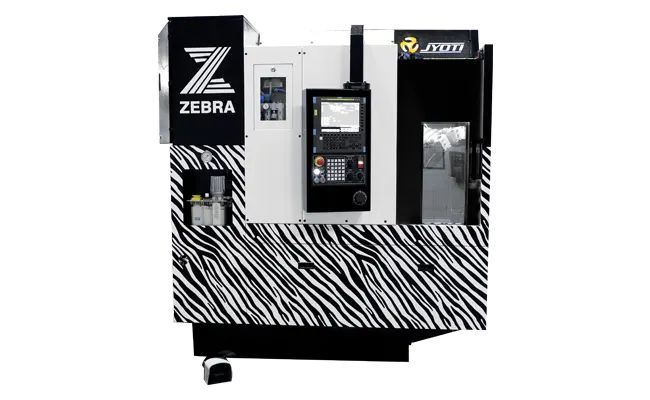

Zebra CNC Chucker - токарный центр-патронник для малых и средних деталей в серийном и мелкосерийном производстве. Построен на наклонной станине под 30°, с размером основания 1900x1330 мм - самый компактный след в линейке патронников Jyoti.
Главный шпиндель - конус A2-5, отверстие Ø55 мм, пруток до Ø44 мм. Диапазон скоростей 50-5000 об/мин, мощность 7,5 кВт на выбор с стойкой Siemens или Fanuc. Закрывает алюминиевые сплавы, латуни, конструкционные и легированные стали в типовых токарных переходах.
Револьверная головка - 12 позиций VDI, державка инструмента 25x25 мм, расточные оправки до Ø40 мм. Наклон станины 30° отводит стружку под собственным весом - не задерживается в зоне реза, что важно при работе в автомате и при обработке вязких материалов.
Точность по VDI/DGQ 3441 - 0,007 мм позиционирования и 0,005 мм повторяемости. Быстрые перемещения 24 м/мин. Рабочая зона: размах над станиной 385 мм, диаметр точения 250 мм стандартный и до 320 мм максимальный, длина точения до 300 мм, ход X 175 мм.
Эргономика - кнопки управления, органы настройки и дверь рабочей зоны в пределах вытянутой руки оператора. Видимость рабочей зоны - через стеклянную дверь во весь фасад. Панель оператора поворотная. Стыкуется с податчиком прутка и гантри-загрузчиком для круглосуточной работы.
Кому подходит: цехам серийного и мелкосерийного производства, где обрабатывают небольшие детали в патроне (фитинги, корпуса клапанов, элементы двигателей и трансмиссий, медицинские компоненты) и ограничены по площади установки.
