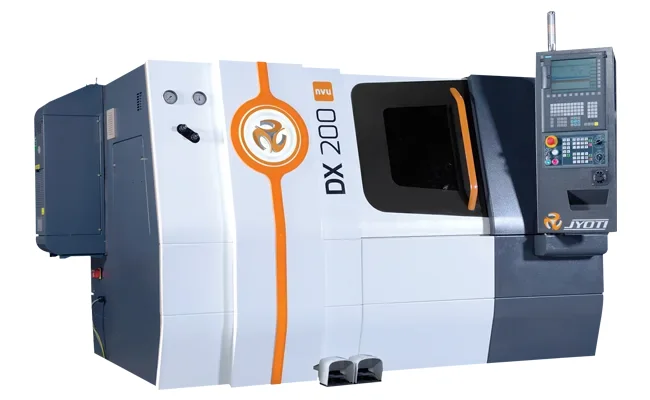

Jyoti DX nvu Series
DX nvu Series - универсальная линейка из 5 токарных центров с диаметром обработки 170-490 мм. Станина 30°, двусторонняя сервотурель (0,5 сек), шпиндель до 15 кВт, задняя бабка с гидропинолем 300-500 кгс, точность 0,007 мм.
Технические характеристики
- Длина
- 1920 мм
- Масса
- 2400 кг
- Высота
- 1700 мм
- Ширина
- 1500 мм
- Ход пиноли
- 100 мм
- Усилие упора
- 300 кгс
- Повторяемость
- 0,005 мм
- Диаметр пиноли
- 75 мм
- Конус шпинделя
- A2-4
- Диаметр отверстия
- 39 мм
- Диапазон скоростей
- 50-6000 об/мин
- Размах над станиной
- 400 мм
- Поперечный ход (ось X)
- 120 мм
- Продольный ход (ось Z)
- 240 мм
- Мощность двигателя (Fanuc)
- 5,5/3,7 кВт
- Время смены инструмента
- 0,5 сек
- Скорость быстрой подачи
- 24 м/мин
- Мощность двигателя (Siemens)
- 4,8/3,7 кВт
- Количество позиций турели
- 8
- Точность позиционирования
- 0,007 мм
- Максимальный диаметр прутка
- 30 мм
- Размер державки инструмента
- 20 × 20 мм
- Максимальная длина обработки
- 240 мм
- Стандартный диаметр обработки
- 170 мм
- Максимальный диаметр обработки
- 220 мм
- Максимальный диаметр расточной оправки
- 32 мм
Подробное описание
DX nvu Series - универсальная платформа токарных центров Jyoti, охватывающая диаметры обработки от 170 до 490 мм. Пять моделей - DX 135 nvu, DX 170 nvu, DX 200-5A nvu, DX 200-5B nvu, DX 250-500 nvu - строятся на общей станинной базе с приращением по диаметру и мощности шпинделя.
Станина монолитная, наклон 30°, с однокусковым седлом. Наклон отводит стружку через заднюю часть зоны реза под собственным весом, без подпорок. Жесткость достаточна для длительных серий и переходов с интенсивным черновым съёмом.
Шпиндельная головка - тяжелонагруженная. Отверстие шпинделя растёт от 39 мм в младшей модели (DX 135 nvu, пруток Ø30) до 90 мм в старших (DX 200-5B и DX 250-500, пруток Ø75). Конус A2-4/A2-5/A2-6/A2-8. Мощность 4,8-15 кВт в зависимости от модели и стойки. Для специализированных режимов доступна опция электрошпинделя.
Двусторонняя высокоскоростная сервотурель на 8 позиций со сменой инструмента 0,5 сек. Сервопривод позиционирует головку с повторяемостью 0,005 мм. Быстрые перемещения 24 м/мин, точность позиционирования 0,007 мм по VDI/DGQ 3441.
Задняя бабка с гидравлическим пинолем поддерживает длинномерные заготовки. Диаметр пиноли 75-85 мм, ход 100-120 мм, усилие упора 300 кгс в младших моделях и 500 кгс в старших. Панель оператора наклонная, с поворотом 90° - оператор настраивает стойку под рабочую позу у двери.
Гидравлический зажим патрона с контролем усилия. Централизованная программируемая смазка узлов - под концепцию TPM, сокращает ручные операции. Электрика собрана на компонентах с доказанной наработкой, панель управления - на переменном токе.
Кому подходит: контрактным и серийным производствам с широким размерным рядом деталей (170-490 мм), где на одной серии станков нужно закрыть дисковую, втулочную и валочную номенклатуру без переквалификации операторов.
