Jyoti DX Large Series

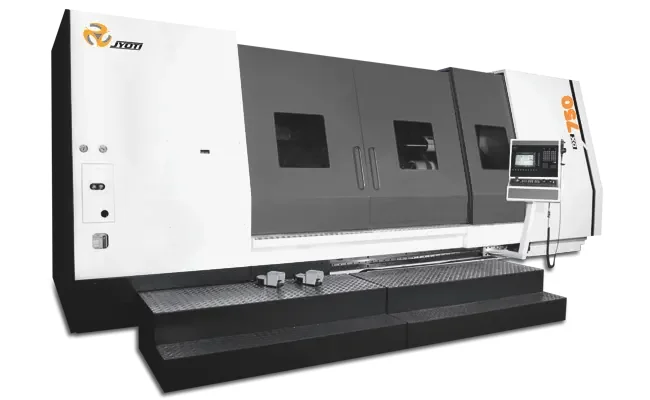

DX Large Series - сверхтяжёлые токарные центры Jyoti для деталей диаметром до 920 мм и длиной до 3100 мм. Конструкция step-up, высокомоментный шпиндель с отверстием до 180 мм и мощностью до 45 кВт, масса станка до 24 тонн.
Технические характеристики
- Длина
- 5500 мм
- Масса
- 9500 кг
- Высота
- 2250 мм
- Ширина
- 2860 мм
- Ход пиноли
- 150 мм
- Ход по оси X
- 360 мм
- Ход по оси Z
- 1000 мм
- Усилие упора
- 1000 кгс
- Повторяемость
- 0,005 мм
- Диаметр пиноли
- 130 мм
- Конус шпинделя
- A2-8
- Диаметр отверстия
- 80 мм
- Диапазон скоростей
- 50-2500 об/мин
- Размах над станиной
- 800 мм
- Мощность двигателя (Fanuc)
- 22/18,5 кВт
- Скорость быстрой подачи
- 24 м/мин
- Мощность двигателя (Siemens)
- 27,8/18,5 кВт
- Количество позиций турели
- 8
- Точность позиционирования
- 0,01 мм
- Максимальный диаметр прутка
- 65 мм
- Размер державки инструмента
- 32 × 32 мм
- Максимальная длина обработки
- 1000 мм
- Стандартный диаметр обработки
- 550 мм
- Максимальный диаметр обработки
- 700 мм
- Максимальный диаметр расточной оправки
- 50 мм
Подробное описание
DX Large Series - верхний сегмент платформы DX для самых крупногабаритных деталей. Две базовые платформы - DX 500 (Ø до 800 мм, масса 9,5-12,5 т) и DX 750 (Ø до 920 мм, масса 19,5-24 т) с длинами обработки от 1000 до 3100 мм.
Станина - монолитная, с однокусковым наклонным седлом и структурой step-up. В сечениях под шпинделем и задней бабкой чугун усилен: при резании закалённых сталей и крупногабаритных заготовок вибрации гасятся в самой станине, без передачи на инструмент и патрон.
Шпиндель - высокомоментный. На каждой модели доступны три варианта шпиндельного узла: A (отверстие 80 мм, A2-8, до 2500 об/мин - под оборотистые режимы), B (отверстие 110 мм, A2-11, до 1500 об/мин - под средний момент), C (отверстие 180 мм, A2-15, до 1200 об/мин - под максимальный момент и пруток Ø90 мм). Мощность до 45/30 кВт (Siemens) или 37/30 кВт (Fanuc) в версии C.
Двунаправленная сервотурель на 8 или 12 позиций с державкой 32x32 мм и расточными оправками до Ø50-60 мм. Сервопривод позиционирует головку с повторяемостью 0,005-0,008 мм по VDI/DGQ 3441 - на крупном диаметре это значимая величина для окончательных проходов.
Задняя бабка - гидравлическая, пиноль Ø130-170 мм, ход 150-200 мм, усилие упора 1000-1500 кгс. На валах массой в тонны и длиной до 3 метров пиноль держит второй конец заготовки без вибраций и прогиба. Гидравлический зажим патрона с контролем усилия.
Модельный ряд: DX 500-1000/1250/2000 (A/B/C) и DX 750-1250/3000 (A/B). Базовые геометрические параметры станины общие - отличаются длиной зоны обработки и конфигурацией шпинделя. Быстрые перемещения 24 м/мин (20 м/мин на удлинённых моделях по Z).
Кому подходит: производствам энергетического оборудования (валы турбин и генераторов), нефтегазовому сектору (запорная арматура, бурильные элементы), тяжёлому машиностроению (прокатные валки, судовые редукторы, ветрогенераторы) и оборонной промышленности, где габарит детали не помещается в стандартные токарные центры.
