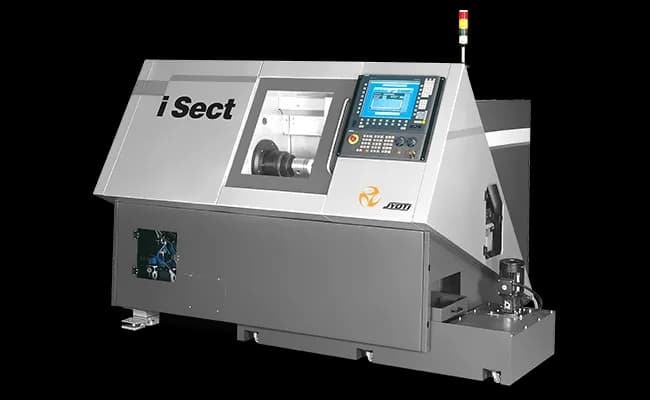

i-Sect
i-Sect - специализированный токарный центр Jyoti для обработки овальных (некруглых) сечений. Линейный мотор оси Y с ускорением до 100 м/сек², одновременное 4-осевое управление X/Z/Y/C, программное обеспечение POTS, электрошпиндель 13 кВт, точность 0,010 мм.
Технические характеристики
- Тип
- монолитная жесткая конструкция
- Длина
- 2200 мм
- Масса
- ~5750 кг
- Высота
- 1550 мм
- Ширина
- 1800 мм
- Ход пиноли
- 100 мм
- Модель турели
- JST 100
- Повторяемость
- 0,005 мм
- Диаметр пиноли
- 75 мм
- Конус шпинделя
- A2-5
- Ускорение оси Y
- до 100 м/сек²
- Диаметр отверстия
- 45 мм
- Диапазон скоростей
- 50-3000 об/мин
- Количество позиций
- 4
- Размер инструмента
- 8 мм (сечение)
- Размах над станиной
- 300 мм
- Линейный ход по оси Y
- 25 мм
- Поперечный ход (ось X)
- 120 мм
- Продольный ход (ось Z)
- 350 мм
- Мощность двигателя (Siemens)
- 13/10 кВт
- Максимальное усилие упора
- 300 кгс (регулируемое)
- Минимальное приращение оси C
- 0,001 мм
- Скорость быстрой подачи (X и Z)
- 20 м/мин
- Максимальная длина обработки
- 300 мм
- Максимальный диаметр обработки
- 200 мм
- Неопределенность позиционирования
- 0,010 мм
Подробное описание
i-Sect - специализированная платформа Jyoti под обработку овальных и некруглых сечений. Задача этого станка - точить детали, у которых поперечное сечение не круглое: поршни двигателей с овальной юбкой, эксцентриковые валы, роторы компрессоров. На обычном токарном станке такая задача не решается - нужен инструмент, который двигается поперёк оси вращения синхронно с углом шпинделя.
Линейный мотор оси Y - основа платформы. Ускорение до 100 м/сек² и линейный ход 25 мм. Шпиндель вращается, ось Y двигает инструмент поперёк на каждом обороте - формируется профиль, который отклоняется от круга на нужную величину. Синхронизация оси C (вращение шпинделя) и оси Y идёт через встроенный синхронизированный мотор, без задержек механической передачи.
Одновременное 4-осевое управление X/Z/Y/C. Специализированное ПО POTS (Precision Oval Turning Software) - программирование овальных контуров без ручной интерполяции, с автоматической синхронизацией осей. Программист описывает профиль в терминах детали, а не в G-коде для каждой дуги.
Главный шпиндель - электрошпиндель 13/10 кВт (Siemens), отверстие 45 мм, конус A2-5, диапазон 50-3000 об/мин. Минимальное приращение оси C - 0,001 мм. Точность позиционирования 0,010 мм и повторяемость 0,005 мм по VDI/DGQ 3441.
Рабочая зона: размах над станиной 300 мм, максимальный диаметр обработки 200 мм, максимальная длина обработки 300 мм, ход X 120 мм, ход Z 350 мм. 4-позиционная турель JST 100 под инструмент сечением 8 мм - компактная головка под специфические резцы для овального точения. Задняя бабка с регулируемым усилием упора до 300 кгс поддерживает длинные заготовки.
Кому подходит: производствам поршней двигателей внутреннего сгорания, роторов компрессоров, эксцентриковых валов и других деталей с переменным поперечным сечением, где классическое токарное оборудование задачу не закрывает.
