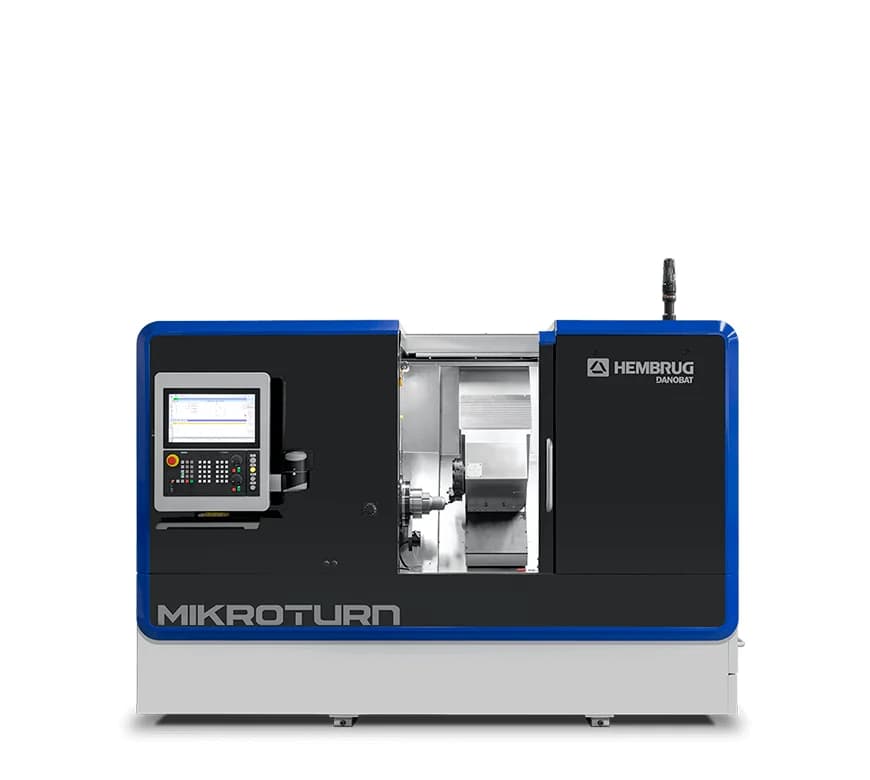

Hembrug Mikroturn 100
Hembrug Mikroturn 100 - горизонтальный токарный центр сверхвысокой точности для финишной твёрдой обработки (hard turning) закалённых деталей до 68 HRC. Полностью гидростатическая конструкция, точность Ra 0,1-0,4 мкм, биение шпинделя ≤0,1 мкм.
Технические характеристики
- Измерение
- линейные шкалы (linear scales)
- Основание
- природный гранит (антивибрационные и термостабилизирующие свойства)
- Тип станка
- горизонтальный токарный центр сверхвысокой точности (hard turning)
- Система ЧПУ
- Siemens Sinumerik One
- Направляющие
- гидростатические (X, Z)
- Повторяемость
- 0,2 мкм
- Производитель
- Hembrug Machine Tools / Danobat Group (Харлем, Нидерланды)
- Главный шпиндель
- полностью гидростатический, биение ≤0,1 мкм
- Скорость шпинделя
- до 4 000 об/мин
- Занимаемая площадь пола
- ~6,5 м²
- Обрабатываемые материалы
- закалённые стали до 68 HRC, твёрдый сплав, керамика
- Диапазон точения в центрах
- ø200 × 350 мм
- Достигаемая шероховатость
- Ra 0,1-0,4 мкм
- Точность позиционирования
- 1 мкм
- Достигаемая точность формы
- 0,1-2 мкм
- Максимальный диаметр точения (без задней бабки)
- 380 мм
Подробное описание
Hembrug Mikroturn 100 - флагманский горизонтальный токарный центр сверхвысокой точности производства Hembrug Machine Tools (Харлем, Нидерланды, входит в состав Danobat Group). Mikroturn 100 является эталоном в категории финишного твёрдого точения (Finish Hard Turning) - технологии, при которой токарная обработка закалённых деталей до 68 HRC заменяет шлифование при сохранении или превышении достигаемой точности.
В основе конструкции Mikroturn 100 лежит полностью гидростатическая система: гидростатический главный шпиндель с гарантированным биением ≤0,1 мкм и гидростатические направляющие по осям X и Z с точностью позиционирования 1 мкм и повторяемостью 0,2 мкм. Все компоненты, критичные для точности, смонтированы на основании из природного гранита - материала с исключительной вибродемпфирующей способностью и термостабильностью.
В отличие от обычных прецизионных токарных центров, Mikroturn не имеет подшипников качения в шпинделе или направляющих - жидкостная плёнка масла создаёт гидростатическую подушку, полностью устраняющую трение скольжения, износ и температурные дрейфы. Это обеспечивает стабильность параметров точности в течение всей смены без компенсации температурного расширения.
Машина позволяет достигать точности формы 0,1-2 мкм и шероховатости поверхности Ra 0,1-0,4 мкм на закалённых деталях - показатели, сопоставимые с внутришлифовальными и круглошлифовальными операциями. При этом производительность точения значительно превышает производительность шлифования, что сокращает время цикла в 2-5 раз.
Кому подходит: производителям прецизионных подшипников, гидравлических золотников и плунжеров, топливных форсунок и медицинских имплантатов, где нужна финишная обработка закалённых до 68 HRC деталей с шероховатостью Ra 0,1-0,4 мкм взамен шлифования. Полная гидростатика и гранитное основание окупаются при серийном выпуске с микронными допусками. Для мягких деталей и грубых допусков станок избыточен.
