DZ 45

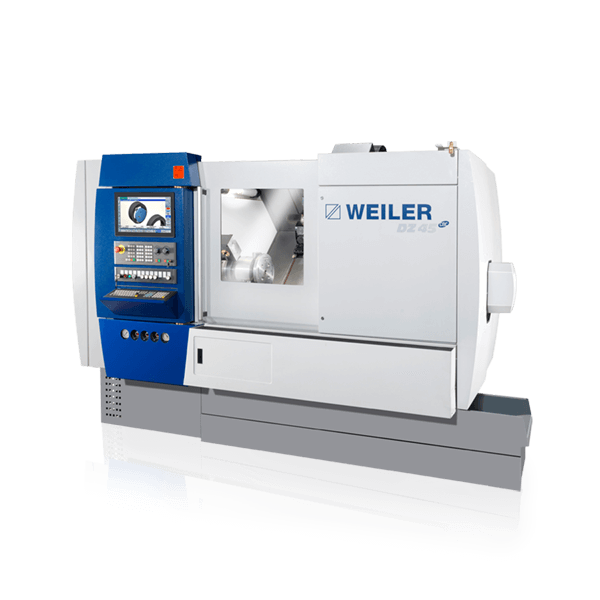

Компактный токарный центр с ЧПУ Weiler (Эмскирхен, Германия) для обработки деталей Ø до 240 мм и длиной до 500 мм, пруток Ø 42 мм. Главный шпиндель 21,5 кВт / 128 Нм / 6000 об/мин, стойка Siemens SINUMERIK 840D sl.
Технические характеристики
- Y-ось
- опция
- Патрон
- Ø 160 мм
- Дисплей
- 19" LED сенсорный
- Тип станка
- Токарный центр с ЧПУ, монолитная станина
- Ход по оси X
- 207,5-220 мм
- Ход по оси Z
- 525-530 мм
- Система ЧПУ
- Siemens SINUMERIK 840D sl, интерфейс Operate
- Задняя бабка
- опция
- Диаметр прутка
- 42 мм
- Длина обработки
- около 500 мм
- Точность станка
- DIN 8605
- Главный шпиндель
- 21,5 кВт, 128 Нм (60 % ПВ), 6000 об/мин, интегрированный
- Шпиндельный узел
- DIN 55026 (размер 5)
- Система измерения
- Прямая по X и Z (стеклянные линейки)
- Усилие подачи (X/Z/Q)
- 412 дан
- Приводные инструменты
- до 12-16 (опция)
- Скорость быстрых перемещений
- 30 м/мин (все оси)
- Диаметр обработки над станиной
- 240 мм
Подробное описание
DZ 45 - входная модель в линейке токарных центров с ЧПУ Weiler Werkzeugmaschinen GmbH (Эмскирхен, Бавария; производство с 1948 г.). Станок построен на монолитной литой станине и рассчитан на единичное, мелкосерийное и серийное производство деталей малого и среднего габарита. Рабочая зона: Ø до 240 мм над станиной, длина обработки около 500 мм, пруток Ø 42 мм.
Главный шпиндель - интегрированный, 21,5 кВт и 128 Нм при 60 % ПВ, до 6000 об/мин. Шпиндельный узел по DIN 55026 размер 5, патрон Ø 160 мм. Привод напрямую связан со шпинделем, что снижает вибрации и износ передач. Базовая конфигурация - 2-осевая; опционально Y-ось и до 12-16 приводных инструментов в револьверной головке превращают станок в токарно-фрезерный центр. Опциональная задняя бабка позволяет обрабатывать длинные валы за одну установку.
По осям X и Z установлены прямые системы измерения (стеклянные линейки) - реальное положение суппорта без люфта винтовой пары. Скорость быстрых перемещений 30 м/мин по всем осям. Усилие подачи по X/Z/Q до 412 дан. Это важно при работе в допусках единиц микрометров и при длительных партиях.
Управление - Siemens SINUMERIK 840D sl с интерфейсом Operate на 19" сенсорной панели. Циклы ShopTurn позволяют отрабатывать программу в графике до запуска в металл - снижает риск столкновений и брака на сложных деталях. Кабина закрывает рабочую зону, СОЖ подается под давлением, светодиодное освещение зоны реза. Совместимость с прутковым податчиком для автономной работы в мелких сериях.
Кому подходит: инструментальным цехам, участковым производствам, контрактным мастерским и изготовителям прецизионных деталей (часовая, медицинская, авиационная промышленность), где нужен компактный ЧПУ-станок с прямой измерительной системой и точностью инструментальщика по DIN 8605.
