DX nvu Series

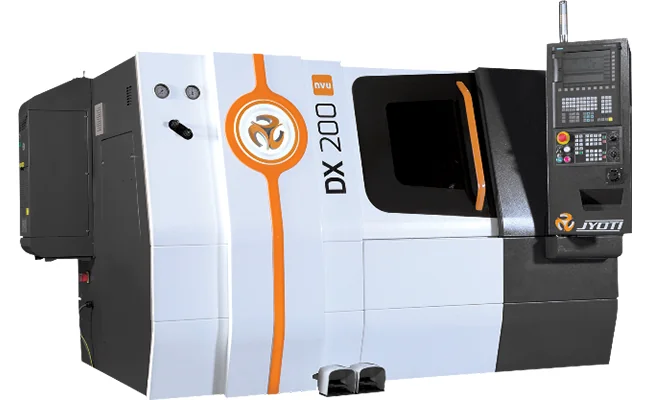

DX nvu Series - компактные горизонтальные токарные центры HURON Graffenstaden (Страсбург, основан 1857) на наклонной станине 30°. Линейка DX 135 nvu - DX 250-500 nvu, револьверная головка на 8 позиций, опциональный электрошпиндель, двусторонняя сервоприводная револьверная головка.
Технические характеристики
- Тип станка
- Компактный горизонтальный токарный центр с ЧПУ (серия)
- Ход по оси X
- 120-250 мм
- Ход по оси Z
- 240-500 мм
- Задняя бабка
- С гидравлической пинолью
- Масса станка
- 2 400-4 000 кг
- Модели серии
- DX 135 nvu, DX 170 nvu, DX 200-5A nvu, DX 200-5B nvu, DX 250-500 nvu
- Конус шпинделя
- A2-4 / A2-5 / A2-6 / A2-8
- Электрошпиндель
- Опция (для высокоскоростной обработки)
- Отверстие шпинделя
- 39-90 мм
- Размах над станиной
- 400-500 мм
- Конструкция станины
- Наклонная, 30°, литой чугун
- Револьверная головка
- Двусторонняя сервоприводная, 8 позиций
- Максимальная длина точения
- 240-500 мм
- Скорость вращения шпинделя
- 50-6 000 об/мин
- Максимальный диаметр точения
- 200-490 мм
Подробное описание
DX nvu Series - компактная токарная линейка HURON Graffenstaden для серийного производства малых и средних деталей вращения. HURON основан в 1857 году в Страсбурге Андре Кёхлином, с 2007 года входит в группу Jyoti CNC Automation. Серия включает модели DX 135 nvu, DX 170 nvu, DX 200-5A/5B nvu и DX 250-500 nvu - выбор под размер патрона, проход шпинделя и длину обработки в рамках одной платформы.
Станина выполнена наклонной под углом 30° (30° slant saddle) из литого чугуна. Такая компоновка дает короткий путь схода стружки, доступ оператора и жесткую базу под резцовую головку. Цельнолитая конструкция снижает вибрации при серийной обработке втулок, фланцев, коротких валов, гидравлических компонентов и корпусных деталей. Двусторонняя сервоприводная револьверная головка (bi-directional servo turret) на 8 позиций сокращает время индексации инструмента.
На части моделей доступен электрошпиндель (electro-spindle) для высокоскоростной обработки - это расширяет серию в сторону деталей из цветных металлов и прецизионной механики. Гидравлический патрон, задняя бабка с гидравлической пинолью и эффективный задний отвод стружки рассчитаны на двухсменное производство. Проходное отверстие шпинделя от 39 мм (DX 135 nvu) до 90 мм под прутковую подачу.
Размах над станиной 400-500 мм, максимальный диаметр точения 200-490 мм, длина точения 240-500 мм. Диапазон скоростей шпинделя до 6 000 об/мин в зависимости от модели. Масса станка 2 400-4 000 кг.
Кому подходит: цехам серийного производства малых и средних деталей вращения (втулки, фланцы, короткие валы, гидравлические компоненты), где нужна компактная база с прутковой подачей, наклонная станина 30° и возможность выбора модели под размер заготовки без смены платформы.
