DX Large Series

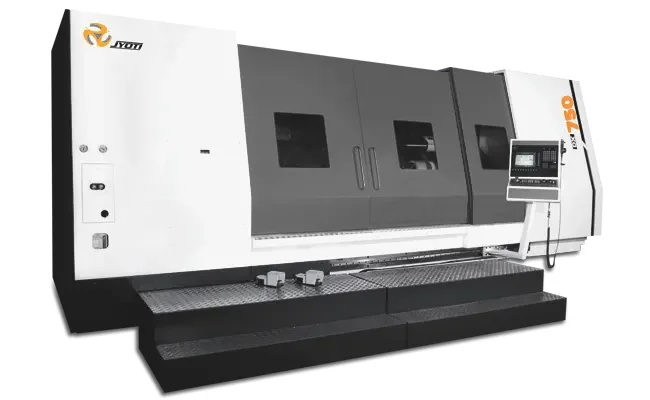

DX Large Series - тяжелые горизонтальные токарные центры HURON Graffenstaden (Страсбург, основан 1857) для крупногабаритных деталей. Линейка DX 500 и DX 750, длина точения до 3 000 мм, размах над станиной до 1 050 мм, масса станка до 24 т, цельная наклонная конструкция седла.
Технические характеристики
- Тип станка
- Тяжелый горизонтальный токарный центр с ЧПУ (серия)
- Ход по оси X
- 360-480 мм
- Ход по оси Z
- 1 000-3 100 мм
- Конструкция
- Цельная наклонная конструкция седла (single piece slant saddle), литой чугун
- Масса станка
- 9 500-24 000 кг
- Модели серии
- DX 500-1000/1250/2000 и DX 750-1250/3000
- Конус шпинделя
- A2-8 / A2-11 / A2-15
- Отверстие шпинделя
- 80-180 мм
- Размах над станиной
- 800-1 050 мм
- Револьверная головка
- Тяжелая сервоприводная, с увеличенными державками
- Максимальная длина точения
- 1 000-3 000 мм
- Скорость вращения шпинделя
- 50-2 500 об/мин
- Максимальный диаметр точения
- 700-920 мм
Подробное описание
DX Large Series - флагманская токарная линейка HURON Graffenstaden для тяжелого машиностроения. HURON основан в 1857 году в Страсбурге, с 2007 года входит в группу Jyoti CNC Automation. Серия закрывает сегмент крупногабаритных деталей без перехода к специализированным карусельным станкам: модели DX 500-1000/1250/2000 и DX 750-1250/3000 дают длину точения от 1 000 до 3 000 мм.
Серия построена на цельной наклонной конструкции седла (single piece slant saddle) - это снижает деформации под нагрузкой и держит геометрию при длительной обработке длинных валов. Широкие направляющие и массивная литая станина гасят вибрации при черновом резании поковок, литья и сварных заготовок. Step-up конфигурация (DX 500 -> DX 750) позволяет наращивать размах и массу под конкретный класс деталей.
Шпиндельные исполнения рассчитаны на тяжелый момент: проходное отверстие до 180 мм под пруток и трубы большого сечения, конус A2-8/A2-11/A2-15 под массивные кулачки. Диапазон скоростей 50-2 500 об/мин закрывает черновые и чистовые режимы. Тяжелая сервоприводная револьверная головка с увеличенными державками держит жесткость при силовых операциях.
Размах над станиной 800-1 050 мм, максимальный диаметр точения 700-920 мм. Масса станка от 9,5 до 24 т - это рабочий показатель под инерционные нагрузки от крупных заготовок.
Кому подходит: нефтегазовому, энергетическому и тяжелому машиностроению под обработку длинных валов, крупных фланцев, колец, корпусов задвижек и элементов редукторов, где нужна жесткость под прерывистое резание и удержание точности на длинах до 3 000 мм без ухода в карусельные решения.
