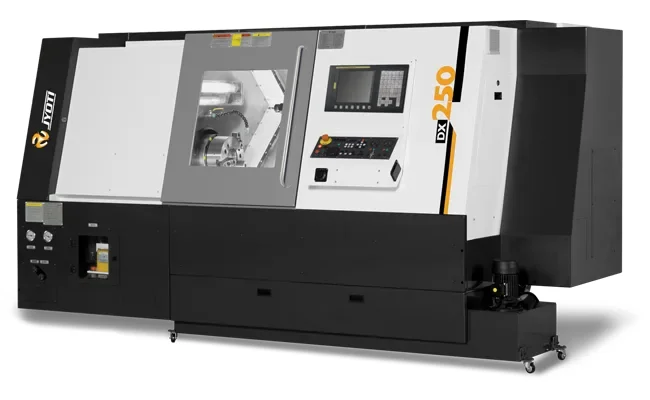

DX 250/350 Series
DX 250/350 Series - среднеразмерные горизонтальные токарные центры HURON Graffenstaden (Страсбург, основан 1857) на наклонной станине 45°. Детали до Ø600 мм и длиной до 2 000 мм, револьверная головка на 8/12 позиций, размах над станиной 500-740 мм.
Технические характеристики
- Масса
- По конфигурации модели
- Габариты
- По конфигурации модели
- Точность
- По стандарту VDI/DGQ 3441
- Шпиндель
- Гидравлический зажим, с проходным отверстием под прутковую подачу
- Тип станка
- Горизонтальный токарный центр с ЧПУ (серия)
- Размах над станиной
- 500-740 мм
- Конструкция станины
- Наклонная, 45°, литой чугун
- Приводной инструмент
- Опция (Live Tools для фрезерных операций)
- Револьверная головка
- 8 или 12 станций, сервоприводная
- Максимальная длина обработки
- до 2 000 мм
- Максимальный диаметр обработки
- до 600 мм
Подробное описание
DX 250/350 Series - линейка горизонтальных токарных центров HURON Graffenstaden, закрывающая сегмент между компактными машинами DX nvu и тяжелой серией DX Large. HURON основан в 1857 году в Страсбурге Андре Кёхлином, с 2007 года входит в группу Jyoti CNC Automation. DX 250/350 рассчитан на серийную обработку деталей вращения среднего габарита - фланцев, ступиц, муфт, корпусных деталей подшипников, валов нефтегазовой арматуры.
Станина выполнена наклонной под углом 45° из литого чугуна - такая компоновка дает свободный сход стружки под действием силы тяжести, доступ оператора к рабочей зоне и жесткое закрепление инструментального блока. Массивные ребра снижают деформации при черновых режимах и прерывистом резании. Размах над станиной 500-740 мм позволяет устанавливать заготовки большого диаметра, в том числе несимметричные и с большим вылетом.
Револьверная головка на 8 или 12 станций (по конфигурации) с серводвигателем держит быструю и точную индексацию инструмента. Опционально доступна версия с приводным инструментом для фрезерования, сверления радиальных и осевых отверстий, нарезания резьбы метчиками в одной установке. Шпиндельный узел с гидравлическим зажимом и проходным отверстием рассчитан на прутковую подачу.
Максимальный диаметр точения до 600 мм, максимальная длина - до 2 000 мм (по модели). Линейные перемещения с преднатягом и термостабилизацией станины держат точность позиционирования в рамках стандарта VDI/DGQ 3441 в серийном производстве.
Кому подходит: производствам общего машиностроения, нефтегазового и автомобильного сектора под серийную токарную обработку фланцев, ступиц и валов среднего габарита (до Ø600 мм, до 2 000 мм), где нужна жесткая наклонная станина 45° и опция приводного инструмента без перехода на тяжелую серию DX Large.
