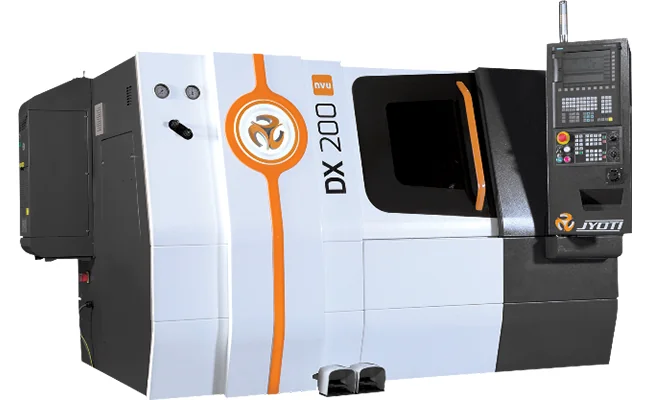

DX 200
DX 200 - компактный 2-осевой горизонтальный токарный центр HURON Graffenstaden (Страсбург, основан 1857) для серийного производства. 12-позиционная сервоприводная револьверная головка VDI 30, шпиндель 4 500 об/мин, точность ±0,005 мм.
Технические характеристики
- Масса
- 3 800 кг
- Габариты
- 4 050x1 710x1 690 мм
- Тип станка
- Горизонтальный токарный центр с ЧПУ (2 оси)
- Ход по оси X
- 200 мм
- Ход по оси Z
- 500 мм
- Повторяемость
- ±0,005 мм (X/Z)
- Конус шпинделя
- A2-6
- Диаметр патрона
- 210 мм (3 кулачка)
- Крутящий момент (S1)
- 175 Нм
- Пиноль задней бабки
- Ø85 мм, ход 120 мм
- Размах над станиной
- 500 мм
- Сечение инструмента
- 20x20 мм
- Мощность шпинделя (S1)
- 9,2 кВт
- Револьверная головка
- Сервоприводная, 12 позиций
- Точность позиционирования
- ±0,007 мм (X/Z)
- Диаметр отверстия шпинделя
- 65 мм
- Скорость вращения шпинделя
- 50-4 500 об/мин
- Инструментальные держатели
- VDI 30
- Усилие поджима задней бабки
- 490 кг
- Максимальный диаметр прутка
- 52 мм
- Максимальная длина обработки
- 500 мм
- Скорость быстрого перемещения
- 24 м/мин (обе оси)
- Стандартный диаметр обработки
- 250 мм
- Максимальный диаметр обработки
- 300 мм
- Максимальный диаметр расточной оправки
- 32 мм
Подробное описание
DX 200 - 2-осевой горизонтальный токарный центр с ЧПУ от французского производителя HURON Graffenstaden (Страсбург, Эльзас, основан в 1857 году Андре Кёхлином, с 2007 года входит в группу Jyoti CNC Automation). HURON исторически известна как разработчик европейских 5-осевых обрабатывающих центров; DX 200 - единственный токарный станок собственной линейки HURON, спроектированный под серийное производство деталей вращения средней сложности.
Монолитная станина из серого чугуна несет виброустойчивость и термостабильность. Оптимизированная конструкция с массивными ребрами жесткости снижает деформации при динамических нагрузках. Горизонтальная компоновка дает естественное удаление стружки под действием силы тяжести - стружка не скапливается в рабочей зоне.
12-позиционная сервоприводная револьверная головка (Servo-Turret) с держателями VDI 30 - быстрая и точная индексация инструмента. Сервопривод держит скорость смены инструмента и точное позиционирование. Стандартные держатели VDI 30 совместимы с широким спектром токарных резцов, сверл, резьбонарезных инструментов и центровочных сверл. Револьверная головка вмещает инструменты сечением до 20x20 мм и расточные оправки до Ø32 мм.
Высокоскоростной шпиндель с диапазоном 50-4 500 об/мин закрывает режимы резания для разных материалов. Мощность 9,2 кВт с крутящим моментом 175 Нм - запас под тяжелые черновые операции. Проходное отверстие шпинделя Ø65 мм с пропуском прутка до Ø52 мм позволяет построить автоматическое серийное производство.
Система линейных перемещений с быстрым ходом 24 м/мин по обеим осям сокращает вспомогательное время. Задняя бабка с пинолью Ø85 мм и ходом 120 мм поддерживает длинные валы. Точность позиционирования ±0,007 мм и повторяемость ±0,005 мм (VDI/DGQ 3441) держат стабильное качество в серийном производстве. Компактные габариты 4 050x1 710x1 690 мм при массе 3 800 кг - под цеха с ограниченным пространством.
Кому подходит: цехам общего машиностроения и контрактным производствам под серийное изготовление стандартных деталей вращения (валы, втулки, фланцы), где нужна компактная база с прутковой подачей и стабильная точность на партиях.
