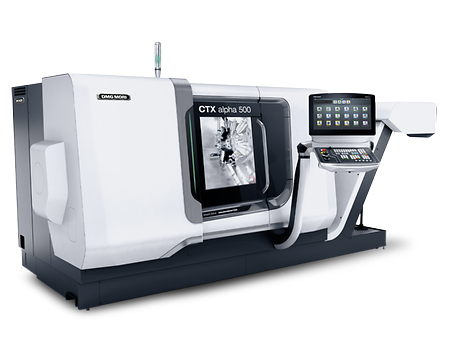

CTX alpha 500
CTX alpha 500 — компактный токарный центр для деталей диаметром до 240 мм и длиной до 500 мм. Главный шпиндель 5000 об/мин, 18 Нм. Опциональный встречный шпиндель 16 кВт, 6000 об/мин. Звездочная револьверная головка DirectDrive до 12000 об/мин. Точность <10 мкм с активным охлаждением. Линейные шкалы по оси X. Совместимость с Robo2Go и AMR.
Технические характеристики
Характеристики могут отличаться в зависимости от модификации. Для получения точной информации свяжитесь с нами.
Подробное описание
CTX alpha 500 представляет собой компактный токарный центр, разработанный для производств, требующих прецизионной обработки средних деталей при минимальных габаритах оборудования. Станок воплощает философию DMG MORI в области компактных высокоточных токарных центров.
Рабочая зона станка рассчитана на детали диаметром до 240 мм и длиной до 500 мм с диаметром циркуляции до 510 мм. Возможность работы с прутковым материалом диаметром до 67 мм обеспечивает универсальность применения как для штучного, так и для серийного производства.
Главный шпиндель развивает скорость 5000 об/мин с мощностью 5.4 кВт и моментом 18 Нм. Точность обработки менее 10 мкм по диаметру обеспечивается активным охлаждением для термической стабильности. Водяное охлаждение интегрированного двигателя шпинделя предотвращает тепловые деформации даже при длительных циклах обработки.
Опциональный встречный шпиндель с мощностью 16 кВт и скоростью до 6000 об/мин с моментом 62 Нм обеспечивает полноценную обработку задней стороны детали. Это позволяет выполнить полную 6-сторонню ю обработку в одной установке, исключая переустановки и связанные с ними погрешности базирования.
Опциональная звездочная револьверная головка (VDI 30) со скоростью 5000 об/мин расширяет возможности обработки. Вариант DirectDrive развивает скорость до 12000 об/мин, что обеспечивает превосходное качество обработанной поверхности при высокоскоростном фрезеровании алюминиевых сплавов и финишной обработке.
Ходы по основным осям составляют: X — 210 мм, Y — 80 мм, Z — 525 мм. Линейные шкалы по оси X входят в стандартную комплектацию, обеспечивая точность позиционирования и исключая влияние люфтов винтовой передачи. Опциональный линейный привод по оси X повышает динамику перемещений для сокращения вспомогательного времени.
Система управления SIEMENS SINUMERIK 840d solutionline Operate включает программирование Shopturn для цехового уровня, расширенные циклы обработки поверхностей и обширные возможности для сложных операций.
Станок совместим с системами автоматизации Robo2Go, AMR 1000 и AMR 2000, что позволяет создать гибкую автоматизированную ячейку для обработки средних деталей с минимальным участием оператора.
Максимальная стабильность и долговременная точность обеспечиваются водяным охлаждением интегрированных шпиндельных двигателей и термостабильной конструкцией станка.
CTX alpha 500 представляет собой оптимальное решение для производителей средних прецизионных деталей, требующих компактности, точности и возможности автоматизации.
