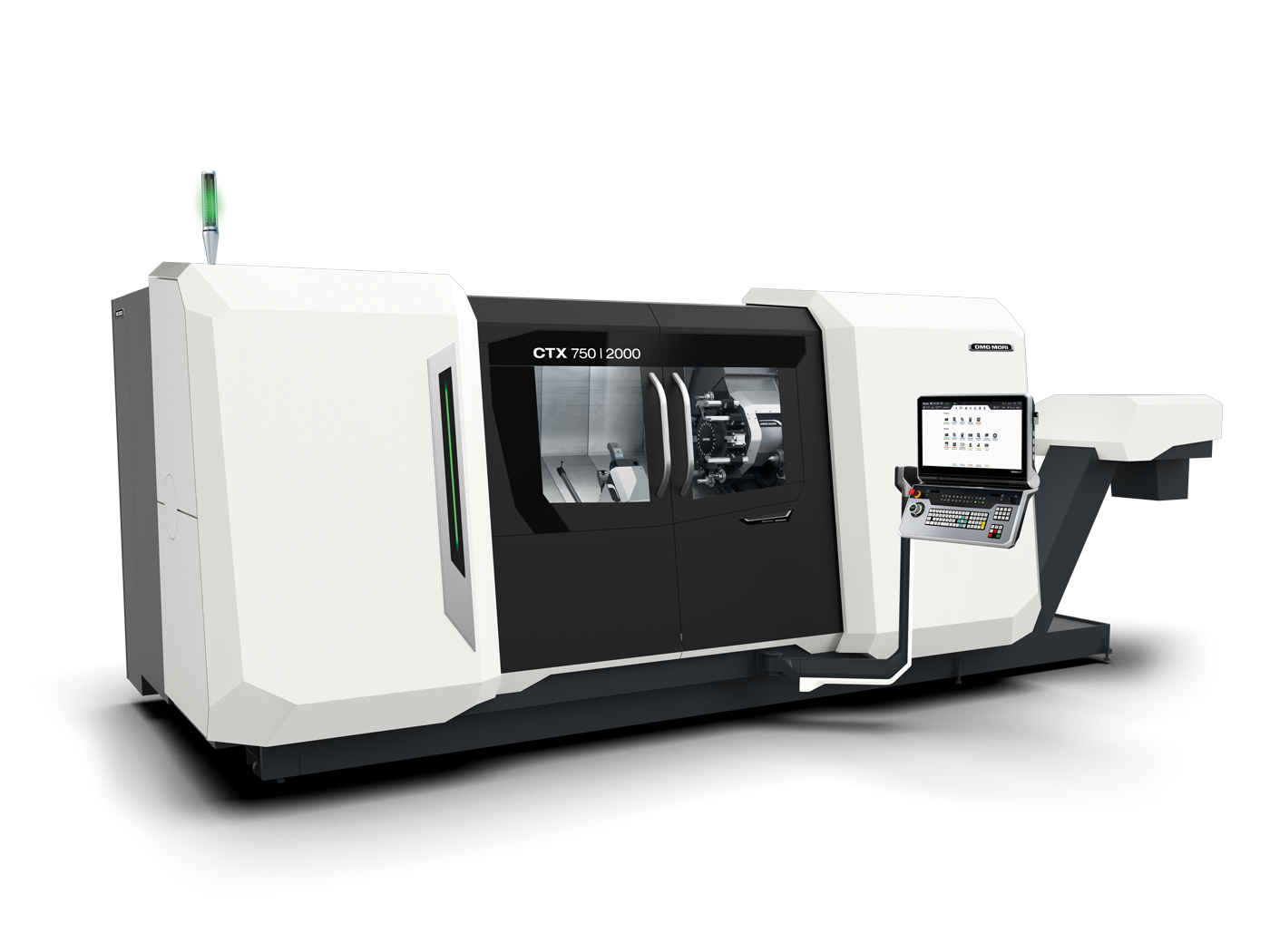

CTX 750
CTX 750 — тяжелый токарный центр для крупных деталей диаметром до 700 мм и длиной до 2040 мм (Type 2000). Главный шпиндель до 3250 об/мин с моментом 1975 Нм. Встречный шпиндель ISM 80/102. Точность 6 мкм. Линейные направляющие 55 мм. GREENMODE снижает энергопотребление до 10%. Совместимость с Robo2Go Max и MATRIS.
Технические характеристики
Характеристики могут отличаться в зависимости от модификации. Для получения точной информации свяжитесь с нами.
Подробное описание
CTX 750 представляет собой тяжелый токарный центр, разработанный для обработки крупных и длинных деталей с максимальной жесткостью и точностью. Станок воплощает концепцию DMG MORI для производств, требующих сочетания больших габаритов детали с прецизионной обработкой.
Рабочая зона станка доступна в двух конфигурациях: Type 2000 с длиной обработки до 2040 мм и Type 1250 с длиной до 1290 мм. Максимальный диаметр обработки составляет 700 мм, что позволяет работать с крупными корпусными деталями, фланцами, дисками турбин. Возможность работы с прутковым материалом диаметром до 127 мм обеспечивает универсальность применения.
Главный шпиндель развивает скорость до 3250 об/мин с впечатляющим моментом 1975 Нм. Такие характеристики обеспечивают эффективную черновую обработку крупных заготовок из высокопрочных материалов. Опциональный встречный шпиндель доступен в двух вариантах: ISM 80 (4000 об/мин, 360 Нм) или ISM 102 (3250 об/мин, 770 Нм) для полноценной обработки задней стороны детали.
Револьверные головки доступны в нескольких конфигурациях VDI 50: стандартная 4000 об/мин/84 Нм, высокоскоростная 6000 об/мин/66 Нм, Direct Drive 6000 об/мин/86 Нм. Это обеспечивает гибкость выбора инструментального оснащения под конкретные задачи.
Ходы по основным осям составляют: X — 435 мм, Y — 170 мм, Z — 2050 мм (Type 2000) или 1300 мм (Type 1250). Широкие линейные направляющие до 55 мм обеспечивают максимальную жесткость конструкции, что критично для обработки крупных тяжелых деталей.
Точность позиционирования составляет 6 мкм линейно и 12 угловых секунд. Прямые измерительные шкалы Magnescale на всех осях с системой охлаждения обеспечивают долговременную точность даже при интенсивной эксплуатации и температурных колебаниях.
Технология GREENMODE снижает энергопотребление до 10% за счет: синхронных приводов шпинделей, двигателей класса IE3, гидравлики и СОЖ с управлением через инвертор, линейных направляющих со смазкой консистентной смазкой. Это снижает эксплуатационные расходы при работе с крупными деталями.
Технология autoCHUCK 2.0 автоматически оптимизирует параметры сервоприводов патрона, обеспечивая минимальные биения даже при закреплении крупных тяжелых деталей.
Специализированные функции включают: дробление стружки с осциллирующей подачей, полигональное и овальное точение, многозаходную резьбу Multi Threading 2.0 Pro с разделением профиля, зубонарезание методом обкатки gearSKIVING 2.0, отрезку по Y-оси для повышения производительности.
Система управления SIEMENS SINUMERIK (840D solutionline Operate или ONE) или FANUC 32iB-Plus и 31iB-5-Plus работает на платформе CELOS X с приложениями для управления производством.
Совместимость с системами автоматизации Robo2Go Max (детали до 115 кг) и модульными роботными системами MATRIS позволяет создать гибкую автоматизированную ячейку для безлюдного производства крупных деталей.
CTX 750 представляет собой оптимальное решение для производителей крупных и длинных деталей, требующих высочайшей жесткости, точности и энергоэффективности.
