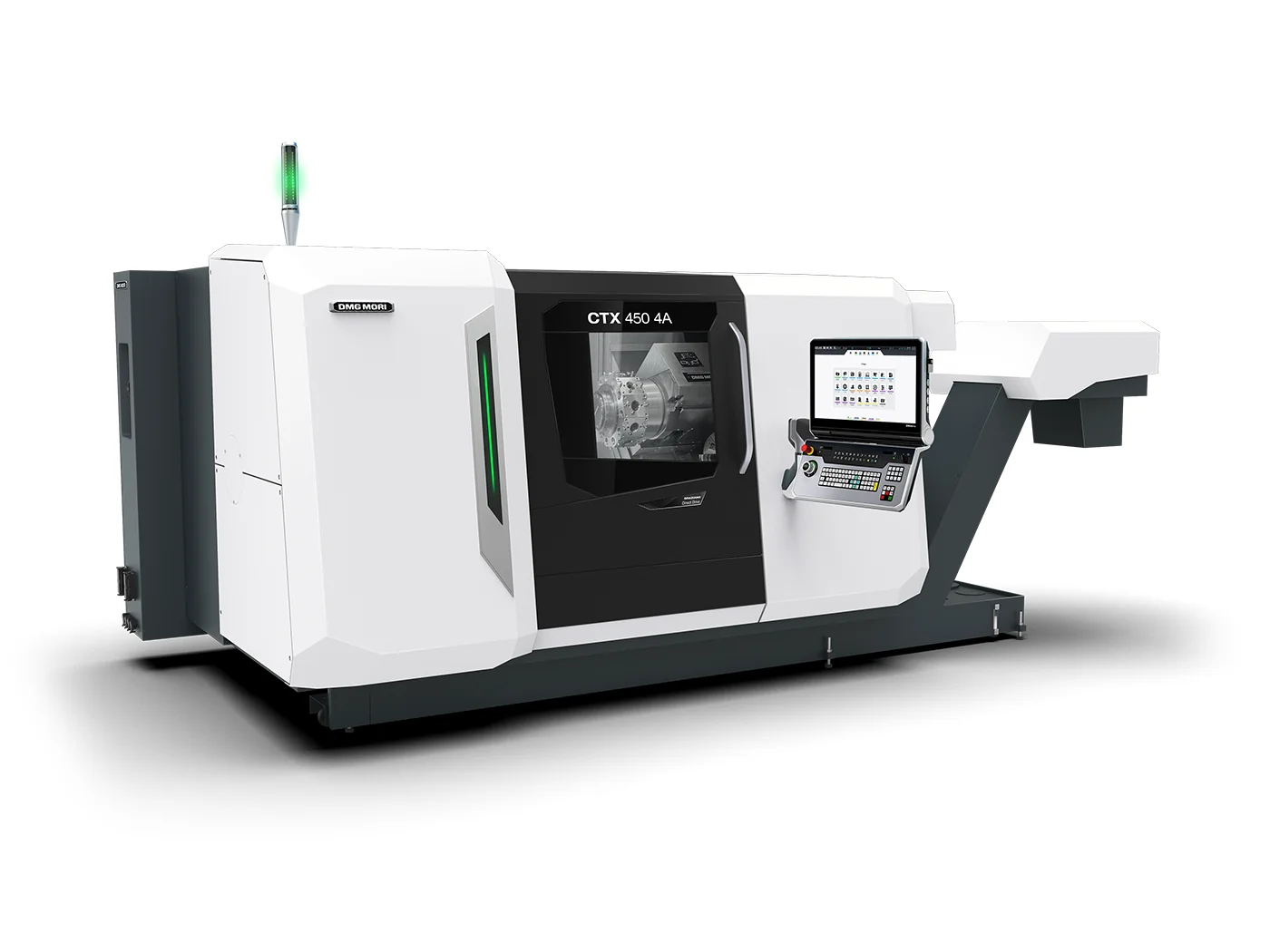

CTX 450 4A
Универсальный токарный центр DMG MORI серии CTX с четырёхосевой конфигурацией. Ø до 430 мм, длина до 800 мм, пруток Ø до 102 мм. Ходы X/Y/Z 280/130/760 мм, Y-ось для внецентровых операций. Управление SIEMENS или MAPPS Fanuc.
Технические характеристики
- Ходы X/Y/Z
- 280 / 130 / 760 мм
- Тип станка
- Универсальный токарный центр с ЧПУ, четырёхосевая конфигурация
- Система управления
- SIEMENS или MAPPS Fanuc
- Максимальный диаметр прутка
- 102 мм
- Максимальная длина заготовки
- 800 мм
- Максимальный диаметр заготовки
- 430 мм
Подробное описание
CTX 450 4A - универсальный токарный центр DMG MORI серии CTX с расширенной кинематикой. Индекс 4A указывает на четырёхосевую конфигурацию. Обрабатывает заготовки Ø до 430 мм и длиной до 800 мм, пруток Ø до 102 мм. Ходы X/Y/Z 280/130/760 мм. Управление SIEMENS или MAPPS Fanuc на выбор.
Размерный класс CTX 450 4A - детали среднего габарита общепромышленного назначения. Сюда попадают валы, втулки, фланцы, корпусы клапанов, штуцеры, фитинги, гидравлические и пневматические компоненты. Для серийного производства на прутке Ø до 102 мм это рабочий размер: одна загрузка податчика закрывает большую часть партии.
Четырёхосевая конфигурация и Y-ось с ходом 130 мм переводят станок из чисто токарного в класс токарно-фрезерного. На одной машине можно точить наружные и внутренние поверхности, фрезеровать внецентровые отверстия и пазы, сверлить, нарезать резьбу. Для фланцев с отверстиями по окружности и корпусов с боковыми резьбами это снимает передачу детали на фрезерный станок и держит межосевое расстояние.
По сравнению с turn-mill серией NTX этот станок проще по кинематике и доступнее по цене. Если в номенклатуре нет тяжёлых фрезерных операций и сложной 5-осевой обработки, CTX 450 4A закрывает задачу без переплаты за класс turn-mill.
Пруток Ø до 102 мм - это размерный переход от малой техники к среднему классу. Для участков, работающих на калиброванном прутке, это снимает ограничение по диаметру заготовки и позволяет ставить в ячейку более крупные детали без смены станка.
Управление на выбор - SIEMENS или MAPPS Fanuc. Для цехов с устоявшимся парком это снижает порог входа: операторы не требуют переучивания, технологи работают в привычной CAM-среде.
Кому подходит: цехам серийного и среднесерийного производства валов, втулок, фланцев и гидравлических компонентов Ø до 430 мм на прутке до 102 мм, где нужна связка токарной и внецентровой обработки без перехода в дорогой класс turn-mill.
