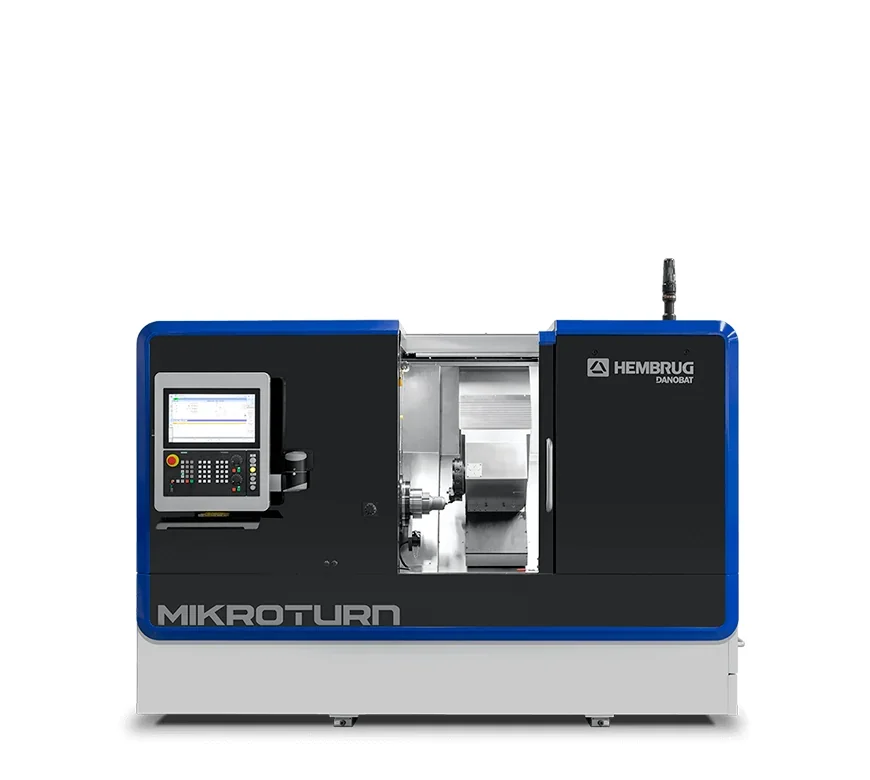

Hembrug MikroTurnGrind Horizontal
Hembrug MikroTurnGrind Horizontal - гибридный горизонтальный центр твёрдого точения и финишного шлифования для деталей до Ø260 x 350 мм. Полная гидростатика, точность ≤2 мкм, Ra 0,1-0,2 мкм, одна установка без ошибок перебазирования.
Технические характеристики
- Круглость
- ≤0,5 мкм
- Тип станка
- гибридный горизонтальный токарно-шлифовальный центр
- Технологии
- финишное твёрдое точение и Fine Grinding в одной установке
- Система ЧПУ
- Siemens Sinumerik One
- Площадь пола
- 6,5-7 м²
- Направляющие
- гидростатические, позиционирование 1 мкм, повторяемость 0,2 мкм
- Производитель
- Hembrug Machine Tools (Харлем, Нидерланды, Danobat Group)
- Шероховатость
- Ra 0,1-0,2 мкм
- Главный шпиндель
- гидростатический, биение ≤0,1 мкм
- Диапазон моделей
- MTG-100, MTG-1000, MTG XLD
- Скорость шпинделя
- 4000 об/мин
- Достигаемая точность детали
- лучше 2 мкм
- Максимальная зона шлифования
- Ø130 x 350 мм, Ø200 x 350 мм или Ø260 x 350 мм
- Максимальный диаметр точения
- 380 мм (MTG-100/1000), 680 мм (MTG XLD)
Подробное описание
Hembrug MikroTurnGrind Horizontal - текущая горизонтальная гибридная машина Hembrug Machine Tools / Danobat для сочетания финишного твёрдого точения (Hard Turning) и тонкого шлифования (Fine Grinding) в одной установке. Официальная линейка MTG Horizontal закрывает детали с шлифуемой зоной до Ø260 x 350 мм и применяется там, где после твёрдого точения отдельные внутренние или наружные поверхности требуют финишного шлифования.
Ключевая идея MikroTurnGrind Horizontal - выбирать оптимальную технологию для каждой поверхности без переноса детали между станками. Наружные и профильные поверхности могут обрабатываться резцом CBN в режиме hard turning, а критичные посадочные, дорожки, канавки или внутренние диаметры доводятся шлифовальным шпинделем в той же рабочей зоне. Это сокращает маршрут, исключает накопленную ошибку перебазирования и уменьшает потребность в отдельном шлифовальном участке.
Машина использует фирменную гидростатическую архитектуру Hembrug: главный шпиндель с гарантированным биением ≤0,1 мкм, гидростатические направляющие с позиционированием 1 мкм и повторяемостью 0,2 мкм, а также природное гранитное основание. Такая база нужна не только для точения закалённых деталей, но и для стабильного тонкого шлифования при серийной работе с малыми партиями.
Семейство включает MTG-100, MTG-1000 и MTG XLD; все три исполнения используют Siemens Sinumerik One, нулевую точку базирования и одинаковую 4000 об/мин скорость шпинделя. Для производств в России такая машина особенно полезна в номенклатуре гидравлики, электроприводов, шпиндельных узлов и прецизионных валов, где нужно стабильно получать микронные допуски без разрыва маршрута между токарной и шлифовальной операцией.
