136-11AX-Y

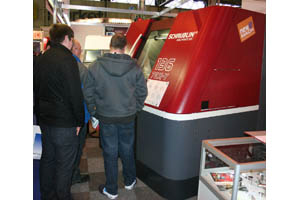

136-11AX-Y — 11-осевой двушпиндельный токарный центр от SCHAUBLIN с двумя револьверными головками. Главный и противошпиндель A2-4 (36 мм проход), верхняя револьверная головка SAUTER и нижняя JUMP (по 12 моторизованных позиций). Максимальная производительность для комплексной обработки.
Технические характеристики
Характеристики могут отличаться в зависимости от модификации. Для получения точной информации свяжитесь с нами.
Подробное описание
SCHAUBLIN 136-11AX-Y — это флагманская модель серии 136, представляющая максимальную конфигурацию: 11 осей, 2 шпинделя, 2 револьверные головки для одновременной обработки с двух сторон детали.
Термостабилизация через 12-точечное охлаждение гликолевой водой обеспечивает стабильную температуру всех критических узлов, гарантируя микронную точность даже при интенсивной работе двух шпинделей и двух револьверных головок одновременно.
Главный шпиндель с встроенным двигателем 23 кВт развивает скорость до 8000 об/мин с конусом A2-4, обеспечивая зажим деталей до 140 мм. Противошпиндель с аналогичными характеристиками позволяет принимать деталь для обработки второй стороны без переустановки. Проход прутка 36 мм в обоих шпинделях обеспечивает работу с пруткоподающими системами.
Верхняя револьверная головка SAUTER с 12 моторизованными позициями и нижняя револьверная головка JUMP также с 12 моторизованными станциями обеспечивают 24 инструментальные позиции. Все инструменты вращаются со скоростью до 12,000 об/мин, превращая станок в универсальный токарно-фрезерный комплекс.
Рабочие ходы: X: 170 мм, Y: 86 мм, Z: 487 мм, E: 560 мм, V: 90 мм. Максимальный диаметр точения 240 мм. Система управления FANUC 0i координирует работу всех 11 осей с высокой точностью интерполяции.
Бак СОЖ объемом 460 литров обеспечивает длительную работу без перерывов. Установленная мощность 46 кВА, масса станка 5100 кг гарантируют необходимую жесткость и виброустойчивость.
Уникальная возможность — одновременная обработка с обеих сторон детали двумя револьверными головками. Это радикально сокращает время производственного цикла и исключает необходимость переустановки детали, обеспечивая максимальную точность за счет единой системы координат.
Станок идеален для высокопроизводительного серийного производства сложнейших деталей в автомобильной, аэрокосмической промышленности и энергетическом машиностроении.
